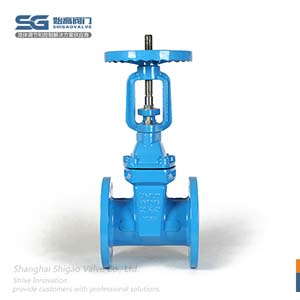

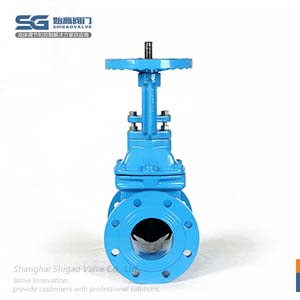

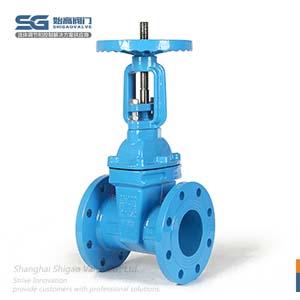

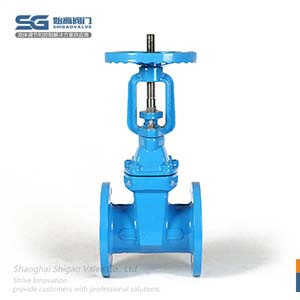

明桿彈性座封閘閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	明桿彈性座封閘閥
產品型號：	RRHX/Z41X	閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、碳鋼、不銹鋼
連接方式：	法蘭	公稱通徑：	DN50~DN800
驅動方式：	手動	適用介質：	水、油品、污水、海水
適用溫度：	-10℃~85℃	公稱壓力：	1.0Mpa-2.5Mpa
設計制造：	GB/T24924；DIN 3352-2；BS 5163；EN 1074	結構長度：	GB/T12221；ANSI B16.10；BS 5163；EN 558
法蘭標準：	GB/17241.6；EN 1092；；ISO 7005-2	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

明桿彈性座封閘閥簡介

RRHX/Z41X明桿彈性座封閘閥，采用新穎的結構設計、嚴格的制造技術和高性能的新型材料，克服了傳統閘閥密封不良、內件特別是閘板易銹蝕、橡膠彈性疲乏易老化等缺陷，密封性能可靠，結構緊湊，通道流暢，流阻系數小，操作輕快，維護簡單便利，使用壽命長。適用于生活用水系統、給排水系統、污水處理系統、化工流體輸送系統等，在建筑、城市環保等行業的流體管線上作為截流裝置使用。

明桿彈性座封閘閥的結構特點

1、球墨鑄鐵殼體：閥體和閥蓋材質為球墨鑄鐵，強度高耐腐蝕。閥座與閥體整體鑄造成型，無需任何加工。
2、全徑平底流道：閥門全開時閘板完全生離流道，閥座底部無凹槽，不易堆積雜物，與直管道等同，流阻低。
3、全部包膠閘板：高性能橡膠將骨架全部包覆，鑄鐵襯底與介質隔離，無腐蝕。橡膠軟密封，與骨架牢固粘接，整體硫化成形。
4、整體式銅螺母：閘板螺母與骨架整體連接，無運動空行程及松脫現象。青銅材質，與閥桿間自潤滑，有效降低操作扭矩。
5、閘板導軌系統：閥體與閘板間帶導軌系統。閘板密封時承載水壓不偏移，升降時橡膠無接觸磨損，防止閥桿彎曲。
6、不銹鋼閥桿：不銹鋼耐腐閥桿，梯形螺紋滾壓加工，螺牙光滑耐磨，有效降低操作扭矩，提高了使用壽命。
7、雙止推軸承(暗桿型DN≤300)：閥桿頸部帶雙止推軸承，倒裝式閥桿避免被水壓沖出。青銅材質，與閥桿間自潤滑，有效降低低操作扭矩。
8、閥桿軸向密封(暗桿型)：三道O形密封圈，水壓作用下軸向自密封，無填料密封調節之煩惱。頂部擋塵圈，組織外部雜質進入軸封內部。
9、倒密封結構(暗桿型DN≤300)：允許閥門在不斷水且處于任何開度的進擊情況下，更換壓蓋處的O形密封圈。

明桿彈性座封閘閥的型號編制表

R	V	H	X	100	16
R-彈性座封閘閥	V-暗桿	H-手輪	X-EPDM橡膠+環氧樹脂烤漆	DN,單位mm	PN,以MPa為單位的數值的10倍
	B-直埋	L-手柄	Y-耐高溫橡膠+搪瓷燒結內襯
	D-鎖控	C-傳動帽	-
	W-穿墻	E-電動	-
	R-明桿	P-氣動	-
	I-指示	-	-
	S-信號	-	-

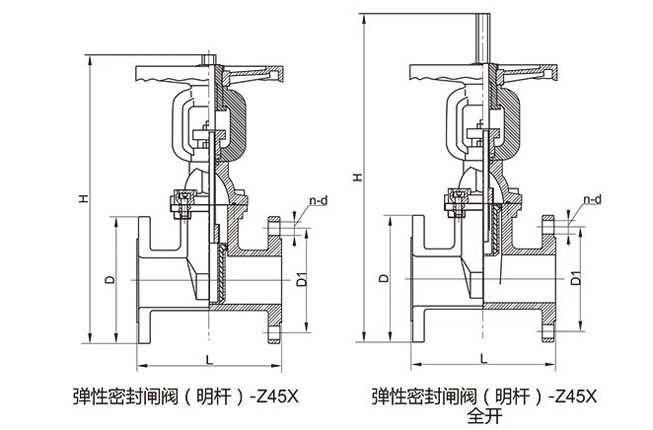

明桿彈性座封閘閥的主要外形和連接尺寸

明桿彈性座封閘閥尺寸

DN	D	D1	n-d	L	H	H1
50	165	125	4-19	178	300	365
65	185	145	4-19	190	320	385
80	200	160	8-19	203	365	445
100	220	180	8-19	229	400	505
125	250	210	8-19	254	500	635
150	285	240	8-23	267	550	695
200	340	295	8-23	292	690	940
250	405	350	12-23	330	885	1156
300	460	400	12-23	356	1015	1315
350	520	460	16-23	381	1180	1535
400	580	515	16-28	406	1250	1640
450	640	565	20-28	432	1400	1850
500	715	620	20-28	457	1650	2150
600	840	725	20-31	508	1845	2445

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的明桿彈性座封閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
