氣動法蘭閘閥

產品信息
產品型號：Z641H	021-31261651
產品口徑：DN50-DN600	www.zqwxa.cn
產品壓力：1.6MPa-6.4MPa	961134865@qq.com
產品材質：碳鋼、鑄鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、氣動法蘭閘閥概述

Z641H氣動法蘭閘閥是借助壓縮空氣驅動的閥門，閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

二、氣動法蘭閘閥參數表

公稱通徑：DN50-DN900	公稱壓力：1.6MPa-6.4MPa
適用溫度：-20℃-180℃	適用介質：水、氣、油
閥體材質：碳鋼、鑄鋼、不銹鋼	設計制造標準：GB12234-89
結構長度標準：GB12221-89	連接法蘭標準：JB/T79-94

三、氣動法蘭閘閥零部件材質

序號	名稱	材質
序號	名稱	C	P
1	閥體	WCB	ZG1Cr18Ni9Ti
2	螺帽	35	304
3	螺栓	35	304
4	閘板	WCB	ZG1Cr18Ni9Ti
5	閥桿	1Cr13	1Cr18Ni9Ti
6	墊片	不銹鋼+柔性石墨、PTFE
7	閥蓋	WCB	ZG1Cr18Ni9Ti
8	螺帽	35	304
9	吊環螺栓	35	304
10	螺帽	35	304
11	螺栓	35	304
12	填料	柔性石墨、PTFE
13	填料壓套	WCB	1Cr18Ni9Ti
14	填料壓板	WCB	1Cr18Ni9Ti
15	螺帽	35	304

四、氣動法蘭閘閥尺寸表

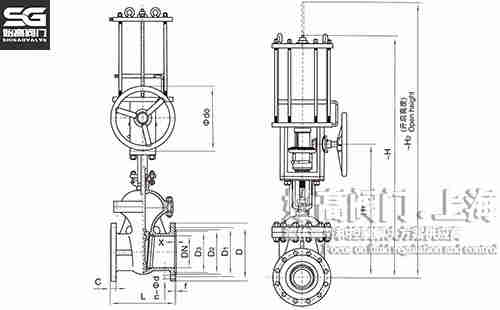

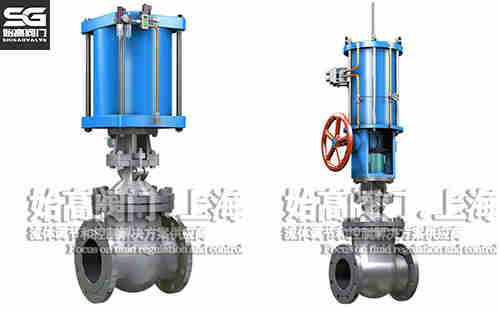

氣動法蘭閘閥尺寸氣動法蘭閘閥實物

DN	L	H	H1	H2	D	D1	D2
50	250	790	420	840	165	125	99
80	280	910	460	990	200	160	132
100	300	1050	560	1150	220	180	156
150	350	1240	660	1390	285	240	211
200	400	1520	810	1720	340	295	266

五、應用

氣動法蘭閘閥的流體阻力小，密封面受介質的沖刷和侵蝕小。開閉較省力，介質流向不受限制，不擾流，不降低壓力。結構簡單，結構長度短，制造工藝好，耐高溫耐高壓可選材料多，適用范圍廣。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動法蘭閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
