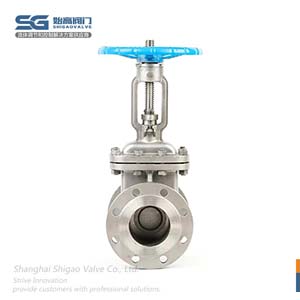

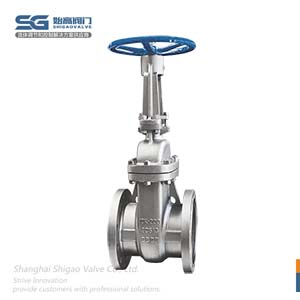

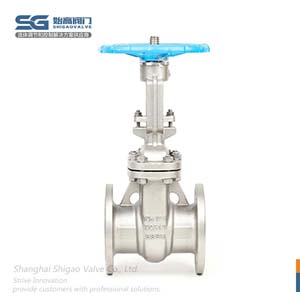

日標法蘭閘閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	日標法蘭閘閥
產品型號：	Z40W-10K/Z40W-20K	閥體材質：	SCPH2/SCS13/SCS14
連接方式：	法蘭	公稱通徑：	DN15~DN500
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-40℃~425℃	公稱壓力：	10K/20K
設計制造：	JIS B2071；KS B2361	結構長度：	JIS B2002；KS B2361
法蘭標準：	JIS B2220；KS B2361	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

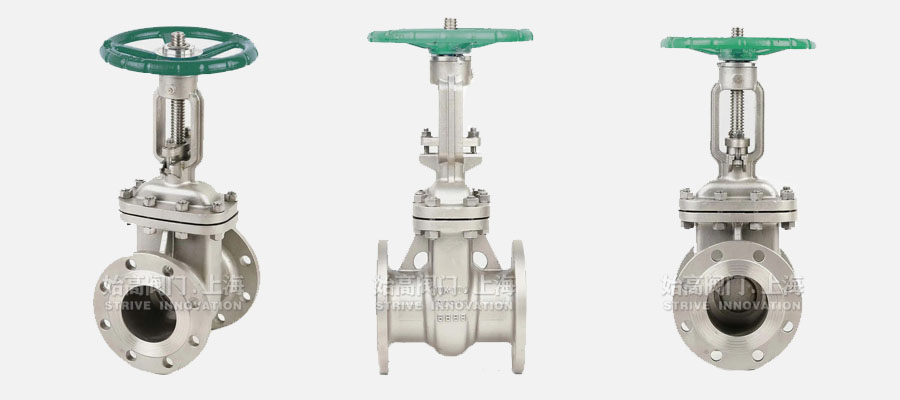

日標法蘭閘閥簡介

Z41H日標法蘭閘閥完全按照日本標準設計制造，結構美觀、先進，閥門的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能做全開和全關，不能作調節和節流，楔式閘閥的閘板可以做成一個整體，也叫剛性閘板。也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板也叫做彈性閘板。

法蘭日標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關。閘閥關閉時，密封面可以只依靠介質壓力來密封，即只能依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。

日標法蘭閘閥結構

日標法蘭閘閥的零部件材質

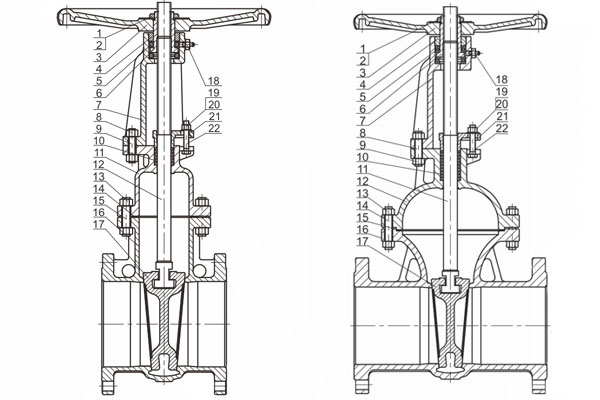

日標法蘭閘閥零件

10K日標法蘭閘閥零部件材質

No.	零件名稱	材質	材質	No.	零件名稱	材質	材質
1	圓螺母	SM25C	SM25C	2	銘牌	AI	AI
3	手輪	KTH330	KTH330	4	軸承壓蓋	SM25C	SM25C
5	軸承	GCr15	GCr15	6	閥桿螺母	QT400/銅	QT400/銅
7	支架	SCPH2	SCS13/SCS14	8	螺母	SM35C	304
9	螺柱	SM45C	304	10	填料	Graphite	PTFE
11	閥蓋	SCPH2	SCS13/SCS14	12	閥桿	STS403	304/316
13	螺母	SM35C	304	14	密封墊	304+Graphite	PTFE
15	螺柱	SM45C	304	16	閥體	SCPH2	SCS13/SCS14
17	閘板	SCPH2	SCS13/SCS14	18	油杯	CU	CU
19	螺母	SM35C	304	20	墊片	SM25C	304
21	填料壓蓋	SCPH2	SCS13	22	螺栓	SM45C	304

20K日標法蘭閘閥零部件材質

No.	零件名稱	材質	材質	No.	零件名稱	材質	材質
1	圓螺母	SM25C	SM25C	2	銘牌	AI	AI
3	手輪	KTH330	KTH330	4	軸承壓蓋	SM25C	SM25C
5	軸承	GCr15	GCr15	6	閥桿螺母	QT400/銅	QT400/銅
7	支架	SCPH2	SCS13/SCS14	8	螺柱	SM35C	304
9	螺母	SM45C	304	10	填料	Graphite	PTFE
11	閥桿	STS403	304/316	12	閥蓋	SCPH2	SCS13/SCS14
13	螺母	SM35C	304	14	螺柱	SM45C	304
15	密封墊	304+Graphite	PTFE	16	閥體	SCPH2	SCS13/SCS14
17	閘板	SCPH2	SCS13/SCS14	18	油杯	CU	CU
19	螺母	SM35C	304	20	墊片	SM25C	304
21	填料壓蓋	SCPH2	SCS13	22	螺栓	SM45C	304

日標法蘭閘閥的外形尺寸和連接尺寸

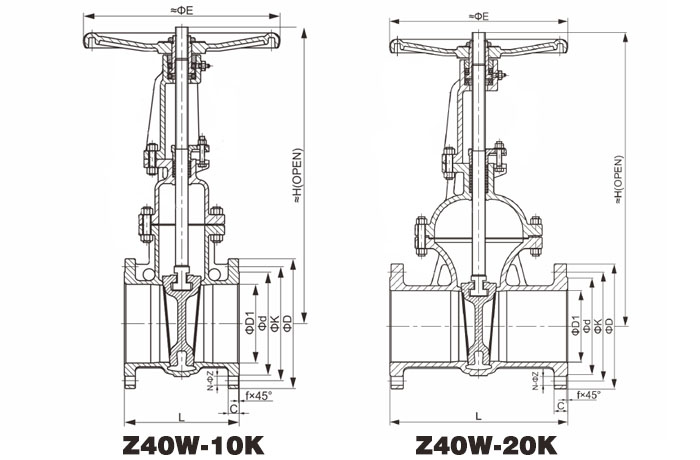

日標法蘭閘閥尺寸

10K日標閘閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	E	H
15A	15	51	70	95	1	12	4-15	108	120	225
20A	20	56	75	100	1	14	4-15	117	120	235
25A	25	67	90	125	1	14	4-19	127	140	255
32A	32	76	100	135	2	16	4-19	140	140	255
40A	40	81	105	140	2	16	4-19	165	160	272
50A	50	96	120	155	2	16	4-19	178	200	360
65A	65	116	140	175	2	18	4-19	190	220	425
80A	80	126	150	185	2	18	8-19	203	240	460
100A	100	151	175	210	2	18	8-19	229	260	550
125A	125	182	210	250	2	20	8-23	254	300	660
150A	150	212	240	280	2	22	8-23	267	320	755
200A	200	262	290	330	2	22	12-23	292	350	970
250A	250	324	355	400	2	24	12-25	330	400	1170
300A	300	368	400	445	3	24	16-25	356	450	1410
350A	350	413	445	490	3	26	16-25	381	500	1560
400A	400	475	510	560	3	28	16-27	406	550	1765
450A	450	530	565	620	3	30	20-27	432	600	1900
500A	500	585	620	675	3	30	20-27	457	700	2100

20K日標閘閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	E	H
50A	50	96	120	155	2	22	8-19	216	220	390
65A	65	116	140	175	2	24	8-19	241	220	470
80A	80	132	160	200	2	26	8-23	283	260	545
100A	100	160	185	225	2	28	8-23	305	300	610
125A	125	195	225	270	2	30	8-25	381	320	680
150A	150	230	260	305	2	32	12-25	403	350	795
200A	200	275	305	350	2	34	12-25	419	400	1065
250A	250	345	380	430	2	38	12-27	457	450	1210
300A	300	395	430	480	3	40	16-27	502	500	1425
350A	350	440	480	540	3	40	16-33	762	600	1565
400A	400	495	540	605	3	46	16-33	838	700	1770
450A	450	560	605	675	3	48	20-33	914	800	1970
500A	500	615	660	730	3	50	20-33	991	920	2170

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標法蘭閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
