Z47F燃?xì)馄桨彘l閥
產品信息 | |
產品型號:Z47F、Z67F | ![]() |
產品口徑:DN25-DN1000 | ![]() |
產品壓力:1.6MPa-10.0MPa | ![]() |
產品材質:碳鋼、不銹鋼 | ![]() |
. 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
. 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
. 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
一、燃?xì)馄桨彘l閥概述
Z47F、Z67F無泄漏燃?xì)馄桨彘l閥專用于天然氣、液化石油氣、煤氣、油品等,它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃?xì)饨Y(jié)焦而引起的關不嚴、開不動等問題,有效地提高了密封性能和使用壽命,真正達到零泄漏。閥門內部壓力相當時閘板處于閉合狀態,閥座表面PTFE密封環形成初始密封。
二、燃?xì)馄桨彘l閥參數表
公稱通徑:DN25-DN1000 | 公稱壓力:1.6MPa-10.0MPa、150LB-600LB | 適用介質:天然氣、油 |
適用溫度:0℃-120℃ | 閥體材質:碳鋼、不銹鋼 | 連接方式:法蘭連接、對焊連接 |
控制方式:手動、電動 | 設計標準:JB/T5298、GB/T 19672、API 6D、ASME B16.34 | 法蘭長度標準:GB/T 12221、JB/T5298、API 6D、ASME B16.10 |
焊接長度標準:GB/T 15188.1、GB/T 19672、API 6D、ASME B16.10 | 連接法蘭標準:GB/T9113、JB/T79、ASME B16.5 | 對焊端標準:GB/T 12224、ASME B16.25 |

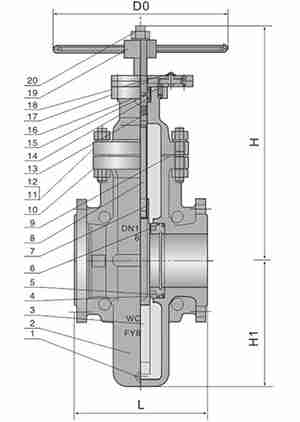

三、零部件材質
序號 | 名稱 | 材料 |
![]() |
1 | 排污堵頭 | 25 | |
2 | 閥體 | WCB | |
3 | 閘板 | 16Mn+ENP | |
4 | 閥座 | 16Mn | |
5 | O型圈 | FPM | |
6 | 密封圈 | PTFE | |
7 | 閥桿螺母 | ZQAL9-4 | |
8 | 閥桿 | 1Cr13 | |
9 | 墊片 | 柔性石墨+1Cr18Ni9 | |
10 | 閥蓋 | WCB | |
11 | 雙頭螺柱 | 35CrMo | |
12 | 螺母 | 45 | |
13 | O型圈 | FPM | |
14 | 軸承 | 組件 | |
15 | 對開環 | 45 | |
16 | 內六角螺釘 | 35 | |
17 | 鍵 | 45 | |
18 | 開關指示器 | PTFE+1Cr18Ni9 | |
19 | 手輪 | Q125A | |
20 | 螺母 | 35 |
四、燃?xì)馄桨彘l閥的特點
1、閥座采用O型密封圈密封和施加預緊力的浮動閥座結構,使閥門進出口雙向密封,并且該結構的啟閉力矩僅為普通閥門的1/2,能達到輕松開、關閥門。
2、閥座采用密封面上鑲嵌PTFE,具有PTFE對金屬和金屬對金屬的雙重密封,PTFE密封面同時清除閘板臟物的作用。
3、閥門的閘板,無論是全開或是全關始終與密封面吻合,密封面得到保護不受介質直接沖刷,從而延長使用壽命。
4、閥門在全開時,通道平滑為直線,流阻系數小,無壓力損失,可通毛球清掃管線。
5、閥門關閉時能自動卸掉內腔高壓,保證使用安全。
6、采用封閉齒輪轉動啟閉指示機構,能長期清洗的反映閥門的啟閉情況。

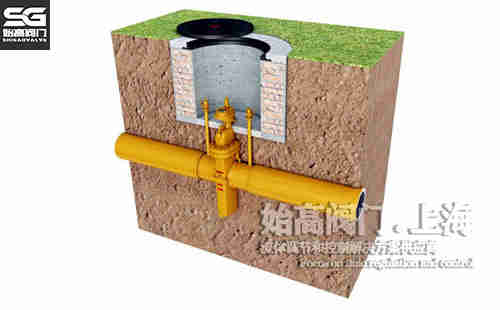

7、直埋式閥門外表面采用環氧煤瀝青防腐處理,能與管線同壽命。

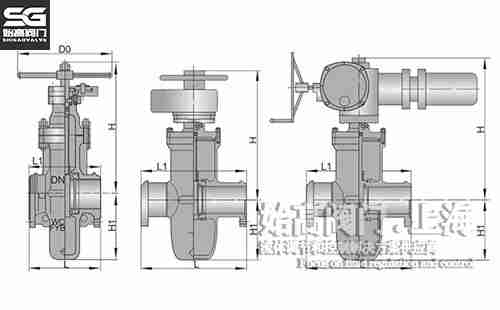

五、燃?xì)馄桨彘l閥尺寸表
DN | NPS | 法蘭L | 對焊L1 | H | H1 | D0 |
25 | 1 | 165 | - | 85 | 228 | 180 |
32 | 1-1/4 | 165 | - | 103 | 231 | 180 |
40 | 1-1/2 | 178 | - | 115 | 240 | 250 |
50 | 2 | 178 | 216 | 130 | 255 | 250 |
65 | 2-1/2 | 190 | 241 | 160 | 355 | 300 |
80 | 3 | 203 | 283 | 180 | 360 | 300 |
100 | 4 | 229 | 305 | 214 | 400 | 300 |
六、應用
燃?xì)馄桨彘l閥兩閥座采用長包容面結構,無論閥門處于任何狀態,閘板密封副和閥座密封副在彈簧力的作用下始終緊貼在一起,閘板始終在兩閥座的包容面之間運動,管網中的雜質無法進入到閥腔中,閥門在全開和全關時,介質也無法侵入到閥腔內,使閥腔傳動機構及零部件不受到腐蝕,并且保證關閉可靠到位。
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的燃?xì)馄桨彘l閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
