SD343H法蘭蝸輪伸縮蝶閥

產品信息
產品型號：SD343H	021-31261651
產品口徑：DN50-DN600	www.zqwxa.cn
產品壓力：1.0MPa	961134865@qq.com
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、伸縮蝶閥概述

SD343H法蘭蝸輪伸縮蝶閥是一種一閥兩用的產品，集伸縮器和法蘭式蝶閥與一體。它能在一定范圍內可軸向伸縮，有利于管道熱脹冷縮、消除管道振動及在一定角度范圍內克服管道對接不同軸而產生的偏移，能極大的方便閥門管路的安裝于拆卸，提高經濟效益。適用于食品、飲料、醫藥純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。

二、伸縮蝶閥的特點

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠。

三、伸縮蝶閥參數表

公稱通徑：DN50-DN600	公稱壓力：1.0MPa	適用介質：水
適用溫度：-10℃-80℃	閥體材質：碳鋼、不銹鋼	操作方式：蝸輪
設計與制造標準：GB/T12238-89	結構長度標準：GB/T12221-89	連接法蘭標準：GB/T9113-88

四、伸縮蝶閥尺寸表

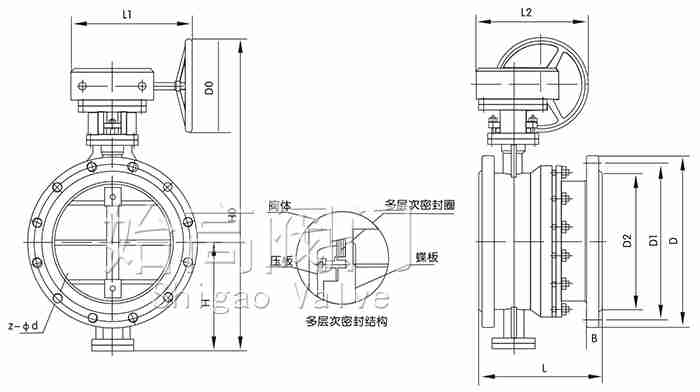

伸縮蝶閥尺寸圖

DN	L	Lmax	Lmin	D	D1	D2	D0	B	H	H0	L1	L2
50	150	163	138	165	125	100	157	20	80	405	194	186
65	170	188	158	185	145	120	157	20	90	420	194	186
80	180	192	162	200	160	135	157	20	97.5	450	194	186
100	190	225	180	220	180	155	157	22	107.5	485	194	186
125	200	235	190	250	210	185	205	22	122.5	560	268	252
150	210	240	195	285	240	210	205	24	198	632	268	252
200	230	265	215	340	295	265	235	24	235	754	306	300
250	250	285	235	395	350	320	235	26	276	784	306	300
300	270	302	252	445	400	368	296	26	308	924	416	400
350	290	321	271	505	460	428	296	26	340	990	416	400
400	310	343	283	565	515	572	296	26	374	1058	416	400
450	330	360	300	615	565	532	400	28	384	1210	475	420
500	350	380	320	670	620	585	400	28	448	1295	475	420
600	390	425	365	780	725	685	400	30	490	1468	475	420

五、應用

伸縮蝶閥安裝需要注意以下事項：在安裝前必須平放，切勿隨意磕碰；出廠時結構長度為最小長度，安裝時，拉至安裝長度；當管道問長度超過伸縮安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞；可在任一位置安裝，做溫度補償用時，在管道安裝完成時，需沿管道軸線方向兩端加支架，防止伸縮蝶閥縮管拉出。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SD343H法蘭蝸輪伸縮蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
