動態平衡電動調節閥
產品信息 | |
產品型號:S-EFV41-16F | ![]() |
產品口徑:DN40-DN250 | ![]() |
產品壓力:1.6 | ![]() |
產品材質:球墨鑄鐵 | ![]() |
. 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
. 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
. 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
動態平衡電動調節閥摘要:
動態平衡電動調節閥應用于空調系統如預冷空調箱(PAU)、空調箱(AHU)、新風機組(MAU)等末端設備或者采暖系統板換等末端設備,根據空調區域溫度需求和控制系統信號調節被控末端流量,并維持管網壓差恒定,確保被控末端不受管網系統中其他設備運行影響,保持系統節能、穩定運行。
產品品牌: | 始高閥門 | 產品名稱: | 動態平衡電動調節閥 |
產品型號: | S-EFV41-16F | 閥體材質: | 球墨鑄鐵 |
連接方式: | 法蘭 | 適用壓力: | PN16 |
公稱通徑: | DN40-DN250 | 適用介質: | 水、熱水等 |
驅動方式: | 電動 | 制造標準: | 國標GB、美標ANSI/API |
一、產品閥概述
動態平衡電動調節閥應用于空調系統如預冷空調箱(PAU)、空調箱(AHU)、新風機組(MAU)等末端設備或者采暖系統板換等末端設備,根據空調區域溫度需求和控制系統信號調節被控末端流量,并維持管網壓差恒定,確保被控末端不受管網系統中其他設備運行影響,保持系統節能、穩定運行。
二、工作原理
動態平衡電動調節閥結構分為流量調節結構和動態平衡結構兩部分。流量調節結構可完成閥門流量的設定和調節,配合執行器可實現閥門的電動調節、開關功能。動態平衡結構可實現閥門流量的動態平衡,該結構的核心部件為感壓膜片和彈簧,感壓膜片感應閥門入口和平衡閥芯內腔之間的壓,在此壓差作用下調節可變流道的流通面積,保持壓差基本恒定,從而保持流量不變。
三、特點

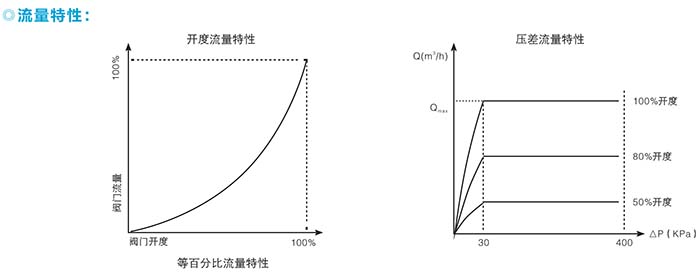

1、等百分比控制特性;
2、保持調節閥兩端壓差恒定;
3、電子預設定MAX流量,方便現場調試;
4、具有故障自動診斷和報警功能,電源帶過載保護功能;
5、行程自動檢測功能;
6、該閥門的調節閥芯采用角行程設計,驅動扭矩小,流量范圍大且控制準確,閥門整體尺寸小。
四、參數表
公稱通徑:DN40~DN250 | 工作溫度:-10℃~120℃ |
承壓等級:PN16 | 工作介質:空調冷熱水、乙/丙二醇溶液 |
連接方式:法蘭連接 | 連接標準:EN1092-1/2 GB/T 17241.6-2008 |
流量誤差:≤5% | 工作電壓:24VAC |
控制信號:0~10VDC/4~20mA | 工作壓差范圍:30~420KPa |
執行器防護等級:IP54/65 | 控制特性:等百分比特性 |

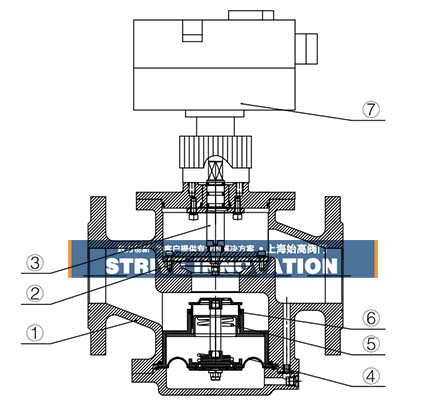

五、零部件材質
序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
1 | 閥體 | 球墨鑄鐵 | 2 | 閥芯 | 不銹鋼 |
3 | 閥桿 | 不銹鋼 | 4 | 膜片 | EPDM |
5 | 彈簧 | 不銹鋼 | 6 | 密封材料 | NBR |
7 | 執行器 | 阻燃PC+壓鑄鋁 | 8 | 執行器內件 | 增強POM |
六、技術參數表
型號 | 口徑 | 壓差范圍(KPa) | 流量范圍(m3/h) | 執行器力量(N) | 運行時間(S) |
S-EFV41-16F-40 | DN40 | 30-420 | 1-8 | 25 | 120 |
S-EFV41-16F-50 | DN50 | 30-420 | 1.5-14 | 25 | 120 |
S-EFV41-16F-65 | DN65 | 30-420 | 2-24.5 | 25 | 120 |
S-EFV41-16F-80 | DN80 | 30-420 | 3-35 | 65 | 120 |
S-EFV41-16F-100 | DN100 | 30-420 | 5-50 | 65 | 120 |
S-EFV41-16F-125 | DN125 | 30-420 | 8-70 | 100 | 140 |
S-EFV41-16F-150 | DN150 | 30-420 | 12-100 | 100 | 140 |

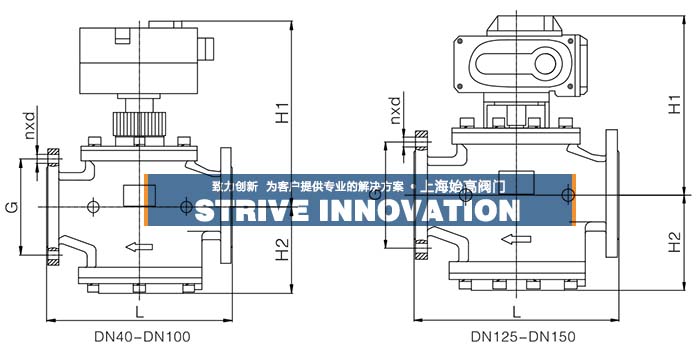

七、外形尺寸表
口徑 | G | n-d | L | H1 | H2 |
40 | 110 | 4-18 | 200 | 240 | 92 |
50 | 125 | 4-18 | 230 | 255 | 110 |
65 | 145 | 4-18 | 290 | 265 | 136 |
80 | 160 | 8-18 | 310 | 280 | 142.5 |
100 | 180 | 8-18 | 350 | 300 | 148.5 |
125 | 210 | 8-18 | 400 | 335 | 188 |
150 | 240 | 8-22 | 480 | 370 | 205 |

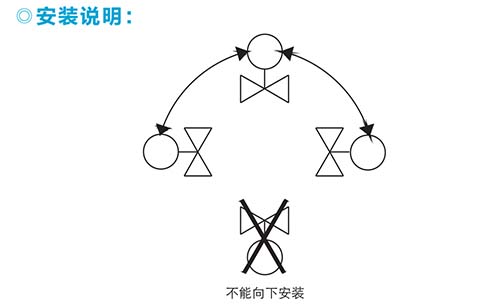

八、安裝說明
1、安裝前請?jiān)敿?xì)閱讀說明書,檢查產品信號和參數,根據要求設定工作電壓和輸入信號;
2、盡可能保證垂直安裝,預留空間以方便維護;
3、安裝時應注意保證水流方向與閥體上箭頭所指方向一致;
4、建議設計系統旁路連通,灌裝時應該有旁路將管路中雜質沖洗干凈,否則可能會引起閥門堵塞;
5、安裝時應保證閥門前后預留一定長度的直管段,一般在進口預留管道直徑10倍長度的直管段,出口預留管道直徑5倍長度的直管段。
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動態平衡電動調節閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。
