氣動高溫硬密封球閥

內容摘要

氣動高溫硬密封球閥是采用新型密封材料為閥座，比同類產品的硬密封球閥，使用壽命可提高了3~5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。主要適用于高溫?zé)煔狻l(fā)動機尾氣、高溫混合氣體等介質。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動高溫硬密封球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動高溫硬密封球閥
產品型號：	Q641H	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭	適用壓力：	1.6Mpa-6.4Mpa
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	高溫?zé)煔狻⒒旌蠚怏w、尾氣等	適用溫度：	350℃
閥芯材質：	2Cr13、304、316、316L	密封填料：	柔性石墨填料等
泄露率：	GB/T4213-92，小于額定KV0.01%	流量特性：	近似快開型
執行器形式：	AT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動高溫硬密封球閥是采用新型密封材料為閥座，比同類產品的硬密封球閥，使用壽命可提高了3~5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。主要適用于高溫?zé)煔�、發動機尾氣、高溫混合氣體等介質。

氣動高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。氣動高溫球閥密封面采用金屬硬密封閥座，可適用于≤350°以內的介質。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高溫球閥整體具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高溫球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

結構特點Features

防火、防靜電設計
流阻小，流通能力大
連接端無外漏結構設計
彈簧閥座、力矩輕
耐高溫性強、抗老化
結構簡單，操作、維修方便

閥門細節Details of valves

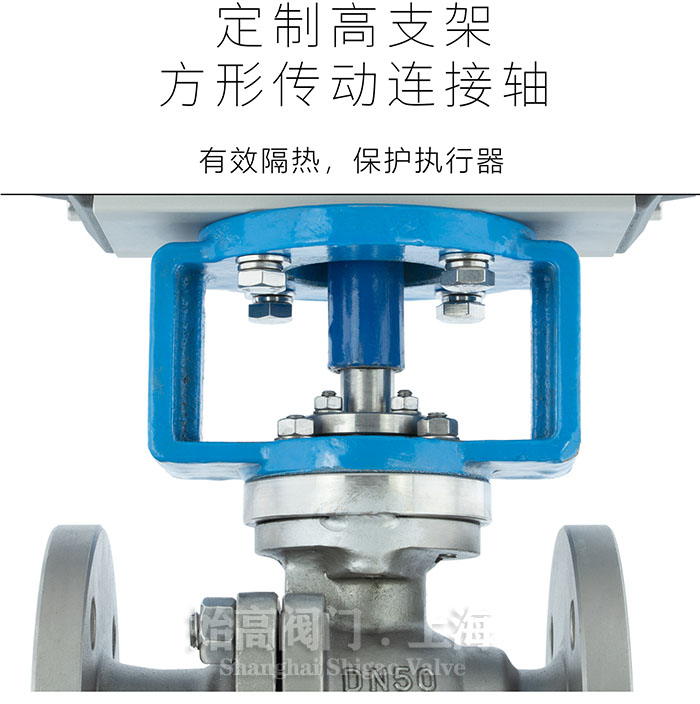

氣動高溫硬密封球閥支架圖

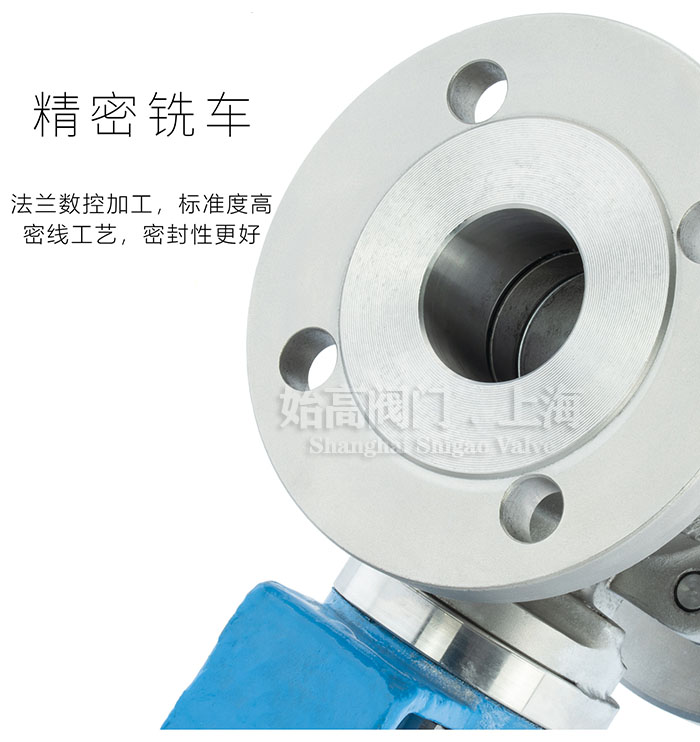

氣動高溫硬密封球閥法蘭圖

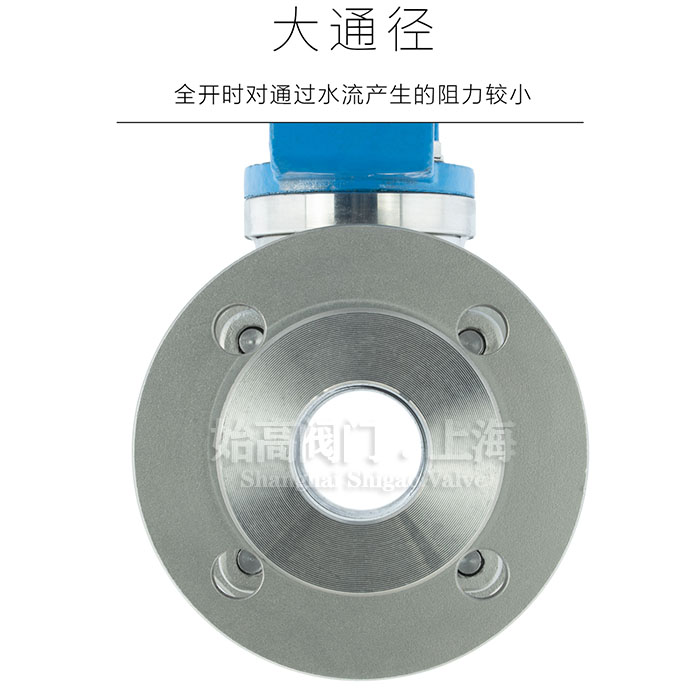

氣動高溫硬密封球閥通徑圖

可選附件Machine Accessories

1、三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
2、回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
3、電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
4、定位器：輸入4～20mA信號,實現閥門調節功能。
5、手動機構：手操機構，可實現手動開或關閥。
6、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
7、切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。

結語Conclusion

氣動高溫硬密封球閥具有耐高壓、耐高溫、剪切力強等特點。采用固定球，可減少高壓變形的缺陷，球體表面經過硬化噴涂，并進行配對研磨。閥桿密封采用預壓式石墨盤根，減少了泄漏可能。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動高溫硬密封球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
