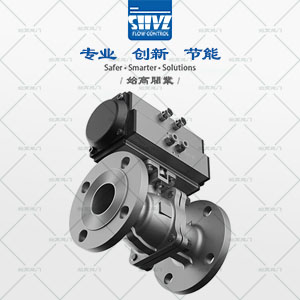

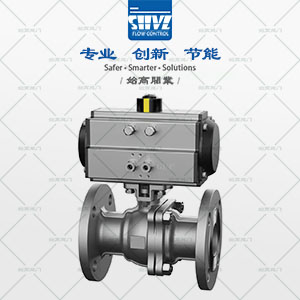

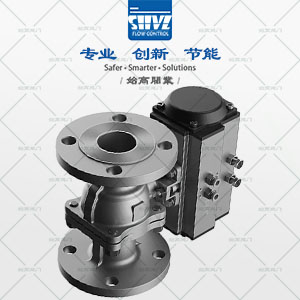

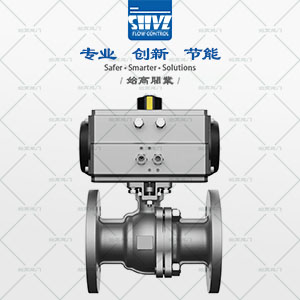

氣動日標法蘭球閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動日標法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動日標法蘭球閥
產品型號：	Q641F-10K/Q641F-20K	閥體材質：	SCS13/SCS14
連接方式：	法蘭	適用壓力：	10K/20K
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	水、蒸汽、油品等	適用溫度：	-20°C ~ +150°C/-20°C ~ +240°C
設計標準：	JIS BS5351	結構長度：	JIS B2002
法蘭連接：	JIS B2220	壓力與溫度：	ASME B16.34
執行器形式：	AT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動日標法蘭球閥具有開關速度快，流通能力大，密封性能好等特點，是由日標法蘭式球閥與氣動執行器連接組成，根據作用形式不同可分為開關型和調節型兩種。當閥打開時，閥體通道和連接管徑形成一個通口，介質可毫無阻力的流過，除了用于油品、氣體、液體等介質外，還適宜控制污水和含有纖維性雜質的介質。氣動日標球閥裝配上閥門定位器輸入4-20mA的模擬量信號，可對球閥的閥芯開度進行0-90度的任意控制，從而達到介質流量、溫度、壓力等參數的比例式調節。

根據工況需要氣動法蘭式球閥可分為軟密封（-30～180℃）和硬密封（-40～450℃）兩種密封結構，以便在不同介質對環境沒有污染，同時具有較高的安全性。氣動日標球閥動力源采用的是氣體，不會存在與火花接觸，理論上有防爆功能，相對來說比較安全。并且如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。從閥門口徑角度來說，由于扭矩力的原因，手動球閥一般只能配置口徑在DN300以下的球閥，而氣動法蘭球閥可配置的口徑較廣，不僅可配置小口徑球閥，也可配置口徑大的球閥，氣動球閥目前高可達到DN1200口徑。

主要零部件材質Material of main parts

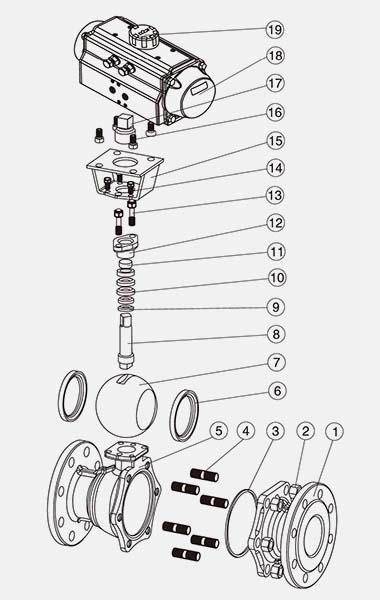

序號	名稱	材質C	材質P	材質R
1	右閥體	SCPH2	SCS13	SCS14
2	螺母	S35C	SUS304	SUS304
3	墊片	PTFE、石墨金屬復合墊	PTFE、石墨金屬復合墊	PTFE、石墨金屬復合墊
4	螺栓	S35C	SUS304	SUS304
5	閥體	SCPH2	SCS13	SCS14
6	閥座	PTFE、尼龍、PPL、硬質合金	PTFE、尼龍、PPL、硬質合金	PTFE、尼龍、PPL、硬質合金
7	球體	SUS304	SUS304	SUS316
8	閥桿	SUS410	SUS304	SUS316
9	墊片	SUS304	SUS304	SUS316
10	填料	PTFE、柔性石墨	PTFE、柔性石墨	PTFE、柔性石墨
11	襯套	PTFE復合軸承	PTFE復合軸承	PTFE復合軸承
12	壓蓋	SCPH2	SCS13	SCS14
13	螺栓	S35C	SUS304	SUS304
14	螺栓	S35C	SUS304	SUS304
15	連接支架	SCS13	SCS13	SCS13
16	螺栓	S35C	SUS304	SUS304
17	連接套	SCS13	SCS13	SCS13
18	氣動裝置	AT	AT	AT

外形尺寸Overall Dimension

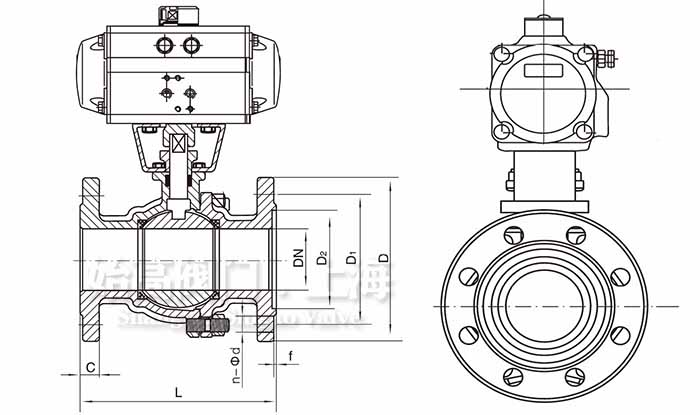

氣動日標法蘭球閥尺寸圖

DN	L	D	D1	D2	C	f	n-d
15	108	95	70	50	12	1	4-15
20	117	100	75	58	14	1	4-15
25	127	125	90	70	14	1	4-19
32	140	135	100	80	16	2	4-19
40	165	140	105	85	16	2	4-19
50	178	155	120	100	16	2	4-19
65	190	175	140	120	18	2	4-19
80	203	185	150	130	18	2	8-19
100	229	210	175	155	18	2	8-19
125	356	250	210	185	20	2	8-23
150	394	280	240	215	22	2	8-23
200	457	330	290	265	22	2	12-23

結語Conclusion

氣動日標法蘭球閥采用AT、PT系列氣動執行器和法蘭日標球閥組成。球閥按照日標JIS標準生產。流通阻力小，密封性好，安裝方便�？商娲M口設備上相同產品，縮短供貨周期。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動日標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
