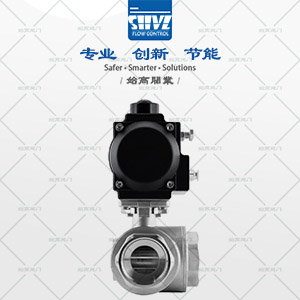

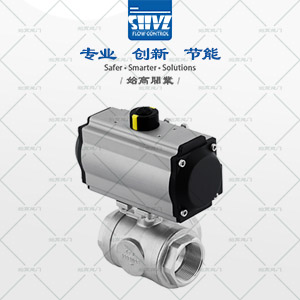

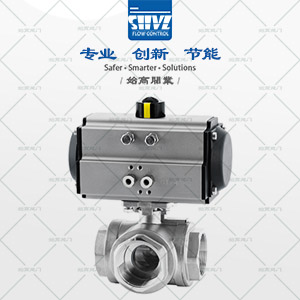

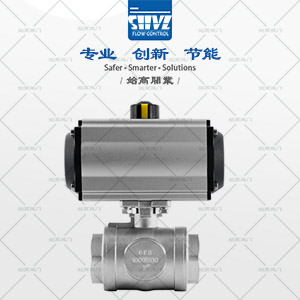

氣動內螺紋三通球閥

內容摘要

氣動內螺紋三通球閥分為L型氣動內螺紋球閥和T型氣動內螺紋球閥，L型適用于介質的流向轉換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動內螺紋三通球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動內螺紋三通球閥
產品型號：	Q614F/Q615F	閥體材質：	不銹鋼304、316
連接方式：	內螺紋	適用壓力：	PN1.6Mpa-6.3Mpa(1000WOG)
公稱通徑：	DN8~DN100	驅動方式：	氣動
適用介質：	水、油品、氣體等	適用溫度：	-20°C ~ +150°C/-20°C ~ +240°C
流道類型：	L型/T型	設計標準：	ASME B16.34
壁厚標準：	ASME B16.34	檢測標準：	MSS SP-110 / EN 12266
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

Q614(5)F氣動內螺紋三通球閥分為L型氣動內螺紋球閥和T型氣動內螺紋球閥，L型適用于介質的流向轉換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏，并可根據工況制成L型或T型通道。

氣動三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截斷，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用�？筛鶕r需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。

結構特點Features

1、氣動內螺紋三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路介質的合流或分流。

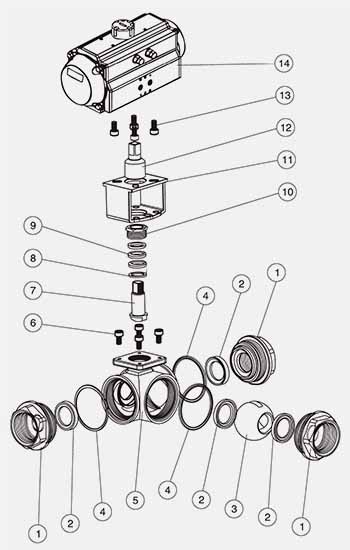

主要零部件材質Material of main parts

序號	名稱	材質
1	接頭	不銹鋼CF8、CF8M、CF3、CF3M
2	閥座	PTFE、尼龍、PPL
3	球體	不銹鋼304、304L、316、316L
4	墊片	PTFE
5	閥體	不銹鋼CF8、CF8M、CF3、CF3M
6	螺栓	不銹鋼304
7	閥桿	不銹鋼304、304L、316、316L
8	墊片	不銹鋼304、316L
9	填料	PTFE
10	壓蓋	不銹鋼304、316
11	連接支架	不銹鋼CF8
12	連接套	不銹鋼304
13	螺栓	不銹鋼304
14	氣動裝置	AT

外形尺寸Overall Dimension

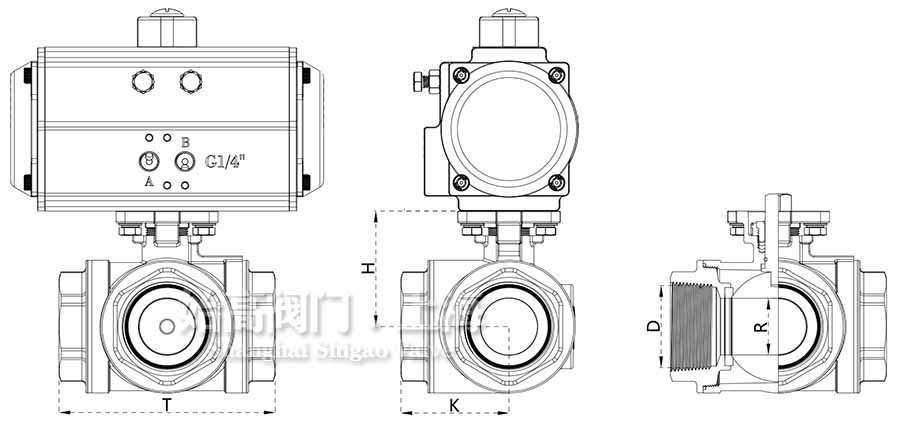

氣動內螺紋三通球閥尺寸圖

DN	T	H	K	R	D
8	71	37.5	35.5	9	BSPT 1/4"
10	71	37.5	35.5	11	BSPT 3/8"
15	71	37.5	35.5	12.7	BSPT 1/2"
20	80	41	40	16	BSPT 3/4"
25	87	50	43.5	20	BSPT 1"
32	114	58	57	25	BSPT 1-1/4"
40	130	72	65	32	BSPT 1-1/2"
50	144	80	72	38	BSPT 2"
65	187	98	93.5	49	BSPT 2-1/2"
80	206	109	103	63.7	BSPT 3"

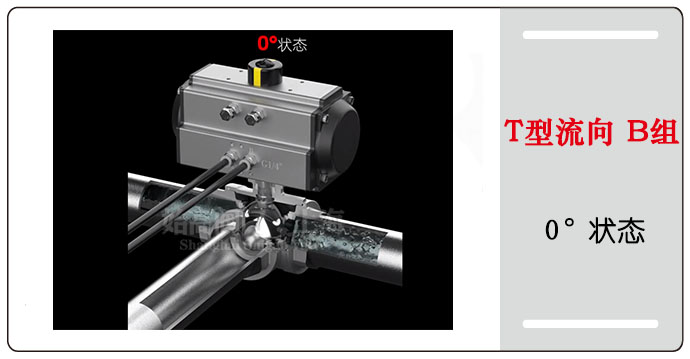

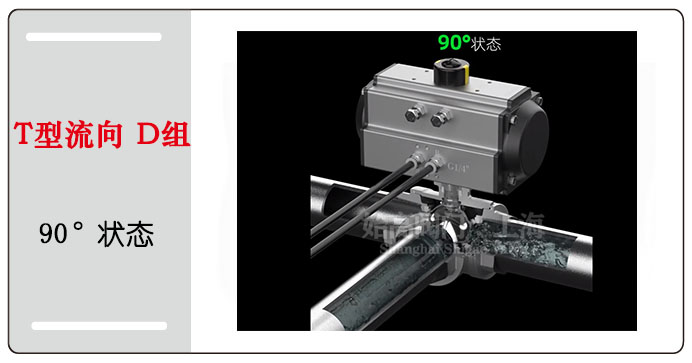

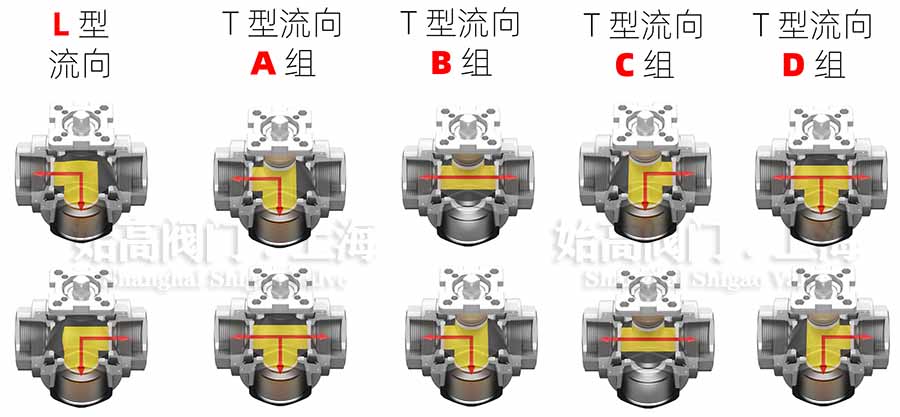

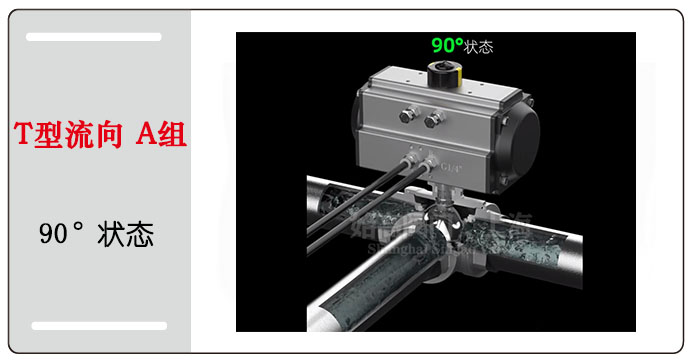

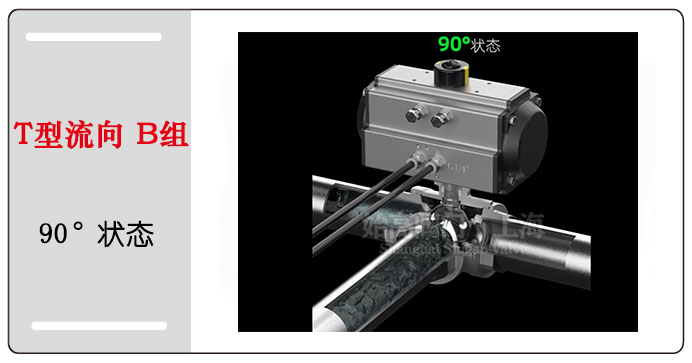

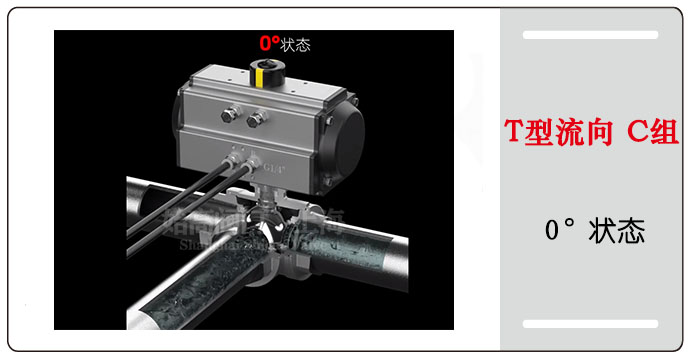

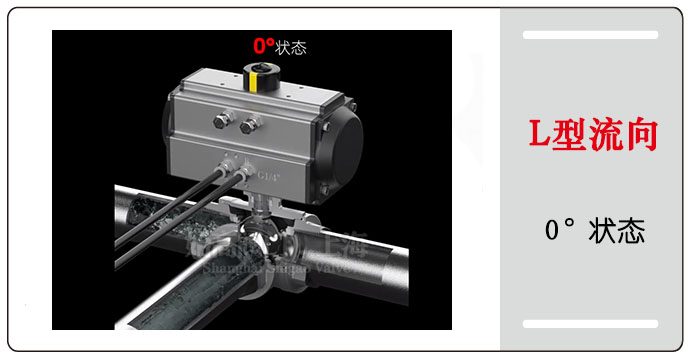

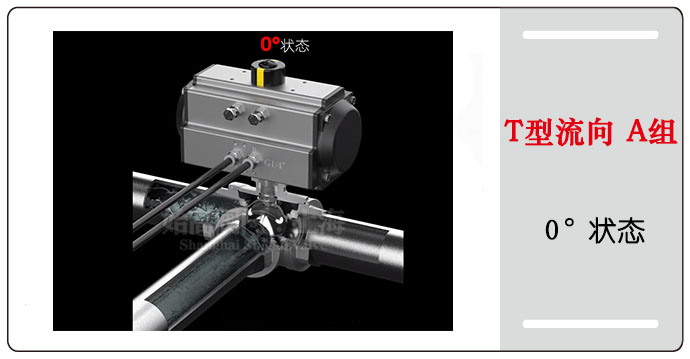

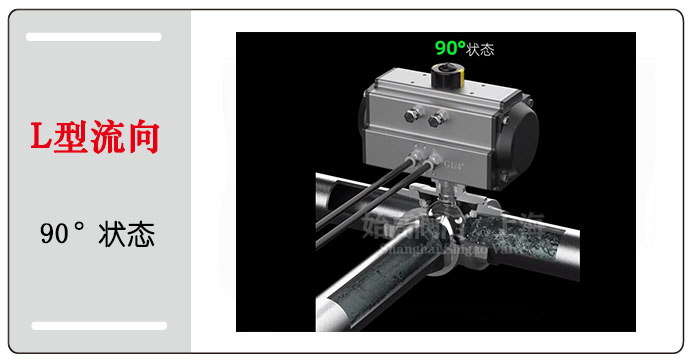

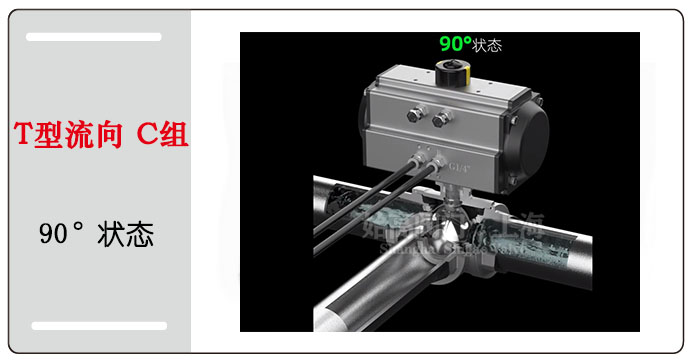

流通道示意圖Flow channel diagram

氣動內螺紋三通球閥流通道示意圖


中間和左邊通（默認）	中間和右邊通（默認）

中間和左邊通（默認）	三個口全部通（默認）

左邊和右邊通（默認）	左邊和中間通（默認）

右邊和中間通（默認）	右邊和左邊通（默認）

三個口全部通（默認）	中間和右邊通（默認）

結語Conclusion

氣動內螺紋三通球閥由氣動活塞執行機構和三通螺紋球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實行不同的組合控制。該產品以壓縮空氣為動力源，接受控制系統的開關信號，通過電磁閥換向，操作球閥按規定要求對管路進行切換。
