氣動對夾式襯氟蝶閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動對夾式襯氟蝶閥參數表

產品品牌：	始高閥門	產品名稱：	氣動對夾式襯氟蝶閥
產品型號：	D671F46	閥體材質：	碳鋼、不銹鋼
連接方式：	對夾連接	適用壓力：	PN10、PN16
公稱通徑：	DN50-DN1600	驅動方式：	氣動
適用介質：	水、空氣、天然氣、油品及弱腐蝕性流體	適用溫度：	氟橡膠：-20℃～200℃
流量特性：	近似快開型	泄漏量：	按GB/T4213-92
結構長度：	GB/T12221-1989	壓力試驗：	GB/T13927-2000；JB/T9092-1999
執行器形式：	AT氣動執行器/AW氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動對夾式襯氟蝶閥是在會與管道介質接觸的過流部件(如閥體內壁、蝶板、閥座)襯上一層較厚的氟塑料，具有強的耐腐蝕性和耐磨性。氣動襯氟蝶閥閥座與碟板全部由PTFE制作而成，有效的保證閥軸等相關部件不被閥腔內的介質接觸而腐蝕。連接方式不同分為氣動對夾式襯氟蝶閥和氣動法蘭襯氟蝶閥，也可以根據工況要求選用開關型或調節型的執行裝置，達到對管路介質的快速切斷或比例式調節流量使用，可廣泛應用于溫度≤180℃的腐蝕性流體以及強酸強堿等介質的常溫常壓場合。

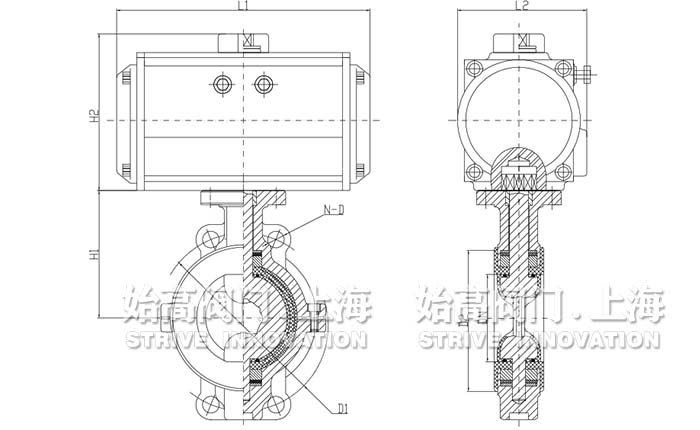

外形尺寸Overall Dimension

對夾式氣動襯氟蝶閥尺寸

DN	L	L1	L2	H1	H2	D1	D2	N-D
40	43	215	105	172	110	110	88	4-18
50	43	215	105	172	110	125	102	4-18
65	46	215	105	185	110	145	122	8-18
80	46	215/265	105/110	215	110/120	160	138	8-18
100	52	265/270	110/125	265	120/142	180	158	8-18
125	56	270/310	125/142	270	142/158	210	188	8-18
150	56	310/400	142/160	310	158/178	240	212	8-22
200	60	400/465	160/178	400	178/200	195	242	12-22
250	68	465/550	178/210	465	200/235	355	268	12-26
300	78	550/550	210/235	550	235/260	410	295	12-26
350	78	550/646	235/258	550	260/325	470	320	16-26

結語Conclusion

氣動對夾式襯氟蝶閥，該系列蝶閥主要應用于化工等工業過程中對腐蝕性流體的控制，是調節或切斷各種化學腐蝕性介質的解決方案之一，廣泛應用于任何濃度的酸、堿、強氧化劑及王水、各種有機酸、還原劑、有機溶劑等介質，但不適合用于介質溫度及壓力過高或帶有顆粒狀的工藝介質，一般超過一定的壓力和溫度，都建議使用金屬密封材質的蝶閥，也可以根據工況要求選用開關型或調節型的執行裝置，達到對管路介質的快速切斷或比例式調節流量使用。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動對夾式襯氟蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
