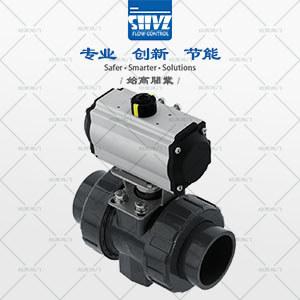

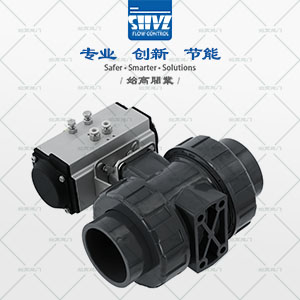

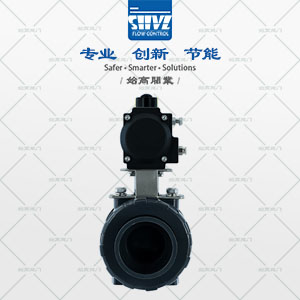

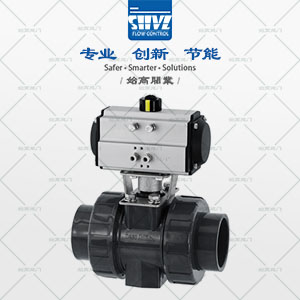

氣動UPVC球閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動UPVC球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動UPVC球閥
產品型號：	Q661F	閥體材質：	UPVC
連接方式：	雙由令	適用壓力：	PN10
公稱通徑：	DN15~DN100	驅動方式：	氣動
適用介質：	水、氣、油等	適用溫度：	-10℃-85℃
執行器形式：	AT氣動執行器/AW氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動UPVC球閥(雙由令式)是一種應用于含有各種腐蝕性管道流體介質的防腐塑料球閥，閥體采用UPVC（CPVC）注塑件組裝成型，具有強的耐腐蝕性能。通過氣源壓力來控制閥門啟閉，從工作效率上來說，減少了所需的人力及時間，大大提高了作業量。氣動塑料球閥所使用的介質溫度一般不宜過高，根據材質的溫度可在-40℃-180℃之間，且工作壓力不超過1.6mpa，對于含有硬質顆粒液體的管道也不適宜選用氣動塑料球閥，以防劃傷球表面或密封面從而產生泄露等。

氣動塑料球閥采用雙由令、法蘭連接，不須使用特殊工具即可快速裝配。具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣。例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶劑系統等多個行業。

結構特點Features

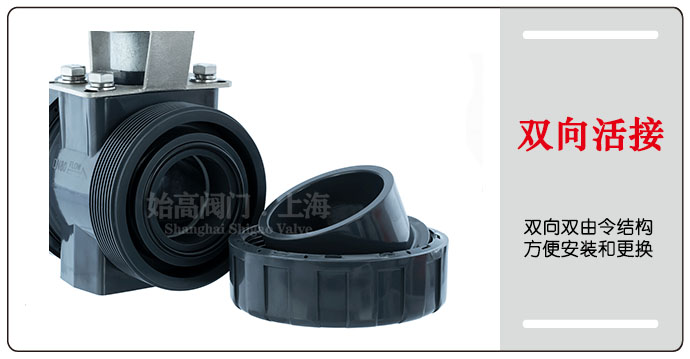

1、氣動雙由令球閥獨特連接方式特別便于安裝及拆卸，維護簡單易行。
2、利用氣動執行器氣源壓力控制閥門，不僅省時省力，還提高了球閥使用的安全性。
3、氣動塑料球閥本體重量輕，轉動靈活、使用方便，配套簡單、流通能力大。
4、氣動雙由令球閥材料衛生無毒，符合衛生標準，耐磨損，耐腐蝕性強，使得其用途更加廣泛。

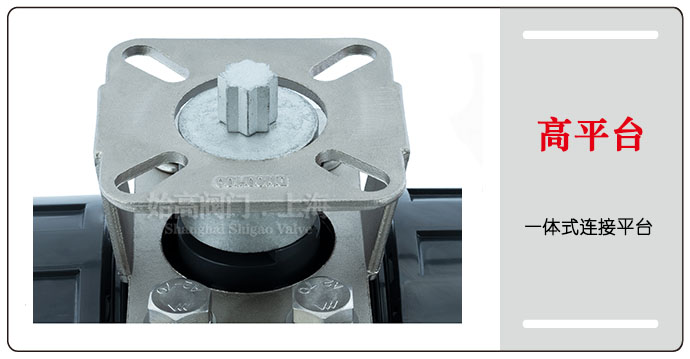

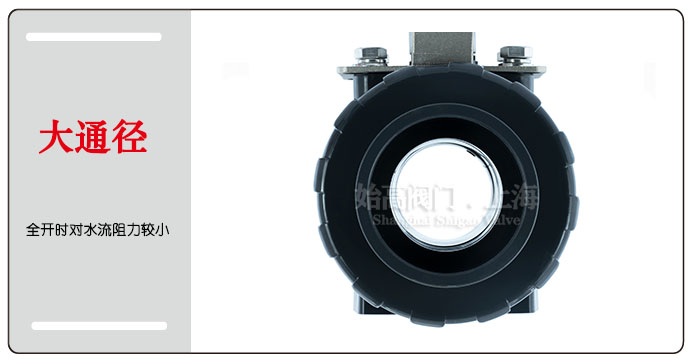

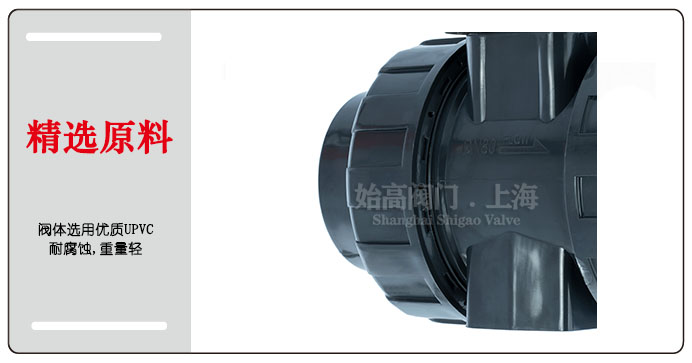

閥門細節Details of valves

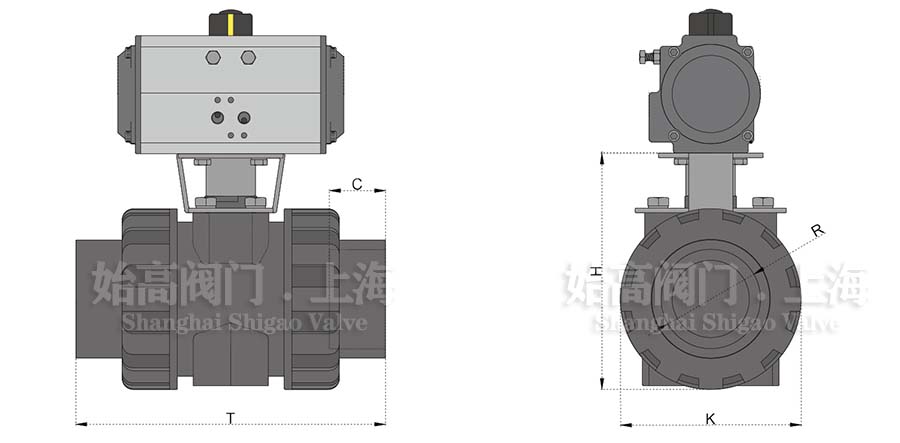

外形尺寸Overall Dimension

氣動UPVC球閥尺寸

DN	T	H	K	R	C
15	102	78	54	20	21.5
20	110	88	63	25	21.5
25	121	96	73	32	21.5
32	137	105	84	40	26.5
40	161	130	98	50	31
50	195	155	118	63	37.5
65	226	206	150	75	43.5
80	289	215	169	90	51
100	342	246	190	110	61

結語Conclusion

氣動UPVC球閥的氣動執行器可分為雙作用式和單作用式，一般如果要用來調節介質流量控制，都選用雙作用氣動執行裝置。其中單作用執行器具有彈簧復位的功能，可分為常閉型和常開型，即閥門處于開啟或關閉的位置，當失去氣源或發生緊急故障時，閥門自動歸位到開啟或關閉的狀態，可使用在輸送可燃?xì)怏w或可燃液體的危險工況當中。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動UPVC球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
