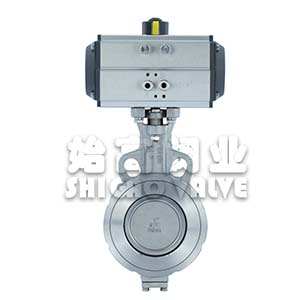

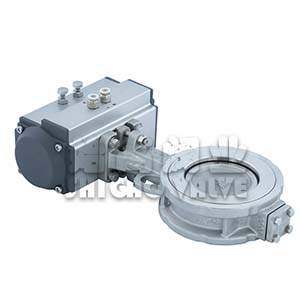

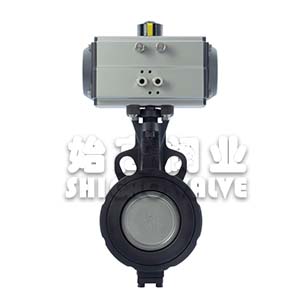

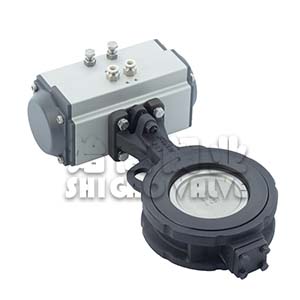

氣動高性能雙偏心蝶閥

內容摘要

氣動高性能雙偏心蝶閥由活塞式氣缸和雙偏心蝶閥組成,雙偏心蝶閥在單偏心蝶閥的基礎上進一步改良。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動高性能雙偏心蝶閥參數表

產品品牌：	始高閥門	產品名稱：	氣動高性能雙偏心蝶閥
產品型號：	D672F	閥體材質：	WCB/CF8/td>
連接方式：	法蘭	適用壓力：	150LB-600LB(PN6-PN100)
公稱通徑：	1-1/2"-48"(DN40-DN1200)	驅動方式：	氣動
適用介質：	淡水、海水、空氣、化學藥品及腐蝕性介質	適用溫度：	-50℃-200℃(超低溫可定制)
設計標準：	GB/T12238/API 609/EN 593/ISO 10631	結構長度：	GB/T 12221/API 609/ASME B16.10/EN 558/ISO 5752
法蘭連接：	GB/T 9113/ASME B16.5/ASME B16.47/EN 1092/ISO 7005	壓力與溫度：	ASME B16.34
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動高性能雙偏心蝶閥由活塞式氣缸和雙偏心蝶閥組成,雙偏心蝶閥在單偏心蝶閥的基礎上進一步改良。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。

氣動高性能雙偏心蝶閥閥板與密封圈采用偏心結構，具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構，密封泄露等級零泄漏；流量特性為近似等百分比。

結構特點Features

1、高性能調節切斷型。即能作調節閥，又能作切斷閥使用。
2、優秀的氣體和液體隔絕功能和流量調節特性。
3、閥座處啟閉摩擦小、無卡滯,使用壽命長。
4、易于更換和調節密封性能的密封環。
5、低操作力矩和可靠的力矩關斷。
6、可根據客戶需求，設計成防火結構。

外形尺寸Overall Dimension

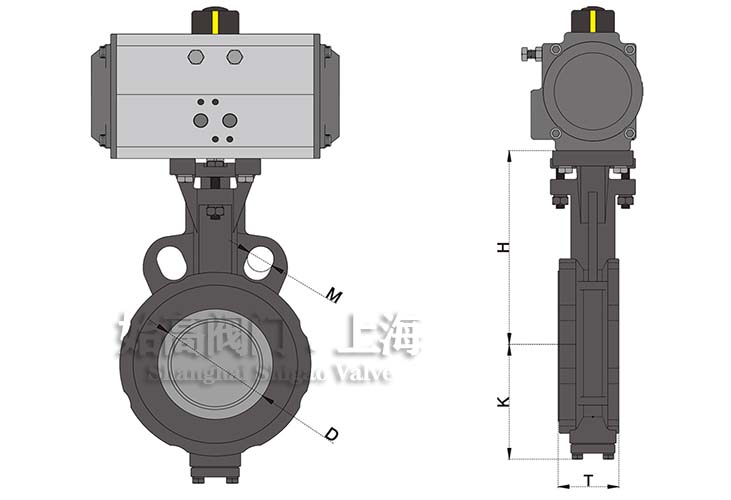

氣動高性能雙偏心蝶閥尺寸圖

DN	K	H	T	M	D
50	65	138	43	125	40
65	75	148	46	145	60
80	82	168	46	160	76
100	92	180	52	180	95
125	115	202	56	210	115
150	126	225	56	240	142
200	165	265	64	295	189
250	235	315	71	355	238
300	258	342	78	410	282
350	295	375	92	470	318
400	315	410	102	525	365
450	370	442	114	585	415
500	398	458	127	650	458
600	475	558	154	770	550

閥門細節Details of valves

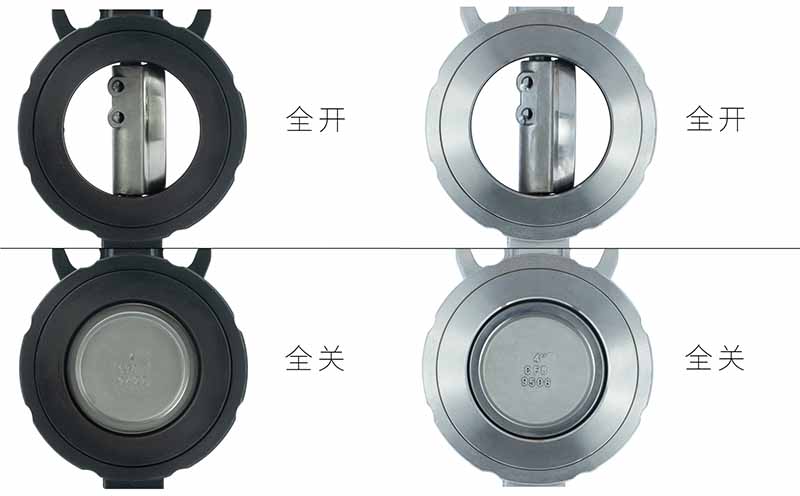

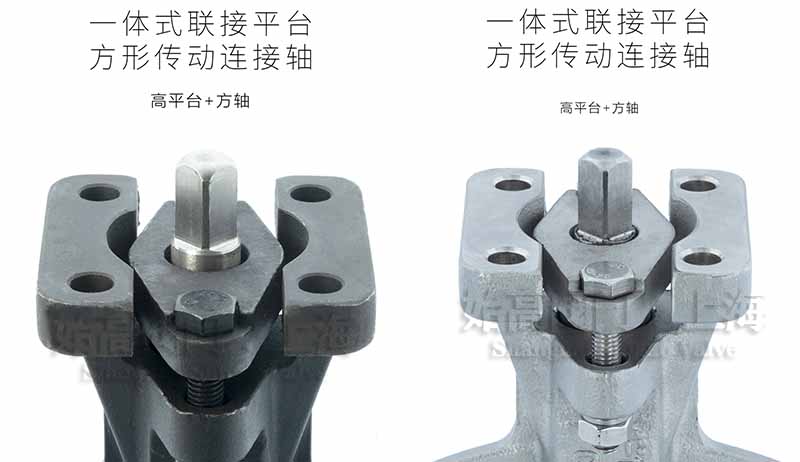

氣動高性能雙偏心蝶閥細節圖1

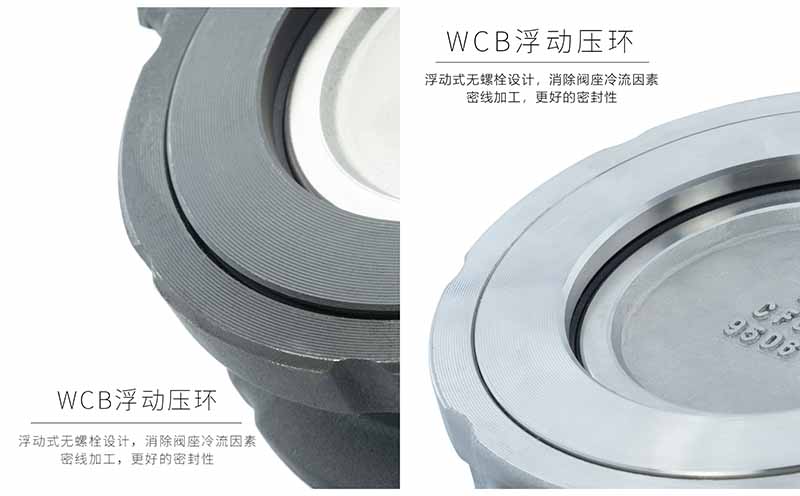

氣動高性能雙偏心蝶閥細節圖2

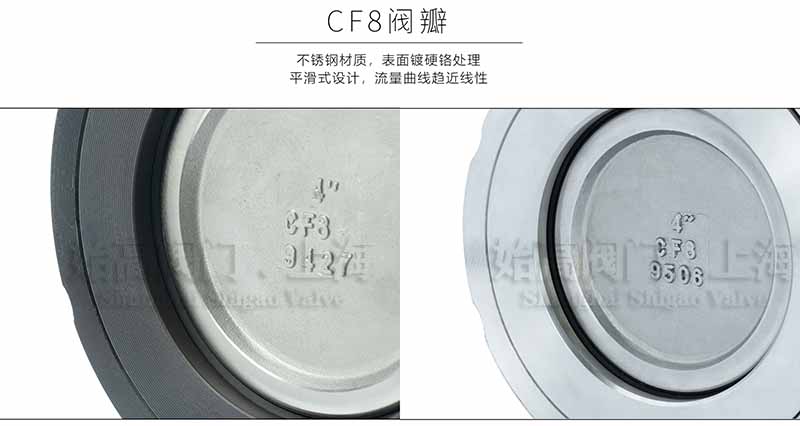

氣動高性能雙偏心蝶閥細節圖3

氣動高性能雙偏心蝶閥細節圖4

結語Conclusion

氣動高性能雙偏心蝶閥的閥座采用的是PTFE或者金屬不銹鋼密封的材料，主要適用于氣體輸送和對于閥門壽命要求高的工藝介質中，包括蒸汽的輸送，也可用于特殊介質，如氯氣、氧氣、高真空、抗硫或腐蝕性介質，以AC 220V,380V電源電壓作為驅動動力，接受工業自動化儀表控制系統輸出的（4~20mA）電壓電流信號就可以控制運行。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動高性能雙偏心蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
