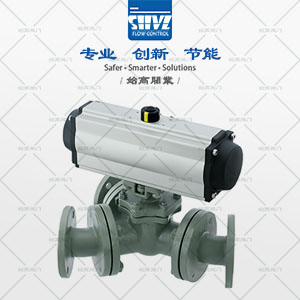

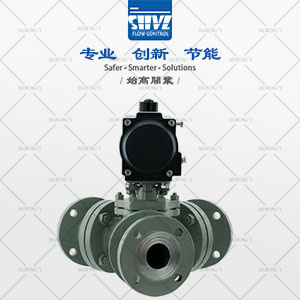

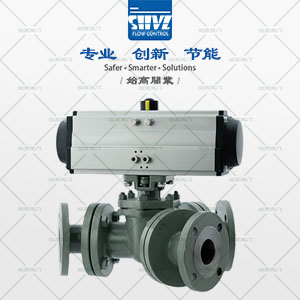

氣動Y型三通球閥

內容摘要

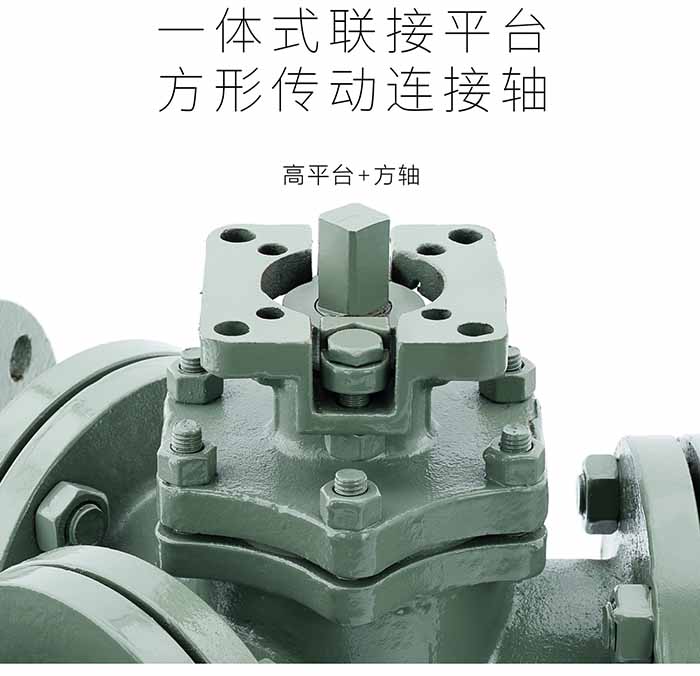

氣動Y型三通球閥，又稱換向球閥，全通徑設計，便于流量統計及計算。高平臺ISO5211，便于執行器連接安裝，此款產品流道設計，進，出口相通，設計角度135°，內通道流速曲線型，避免流道急速轉角的優點，特別適用于粉末，顆粒等介質。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動Y型三通球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動Y型三通球閥
產品型號：	Q642F/Q642H	閥體材質：	碳鋼WCB、不銹鋼CF8/CF8M
連接方式：	法蘭	適用壓力：	PN16
公稱通徑：	DN40~DN300	驅動方式：	氣動
適用介質：	水、油品、氣體等	適用溫度：	-20°C ~ +150°C
結構形式：	135°/120°	設計制造：	GB/T12237、API 6D/608

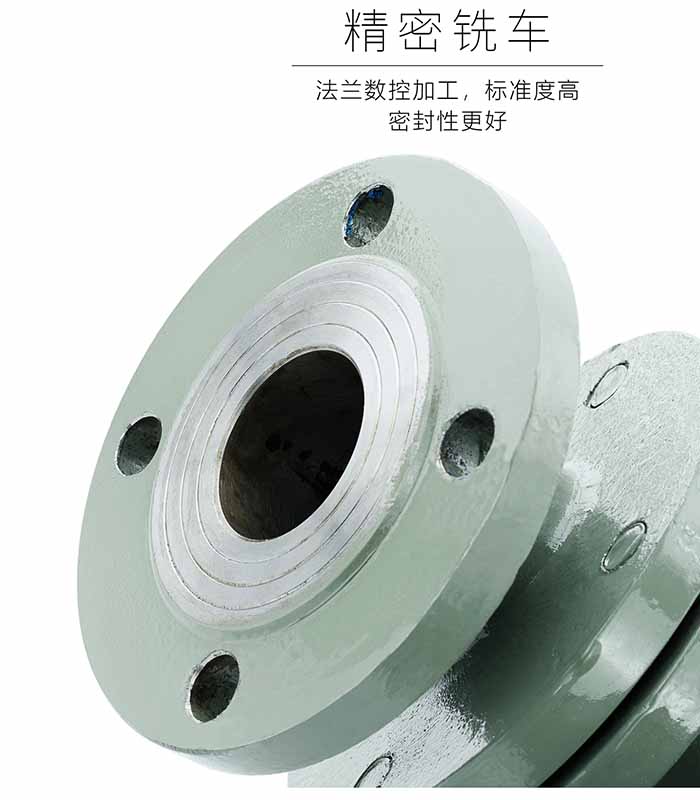

法蘭連接：	HG/T 20592、ASME B16.5、JIS	壁厚標準：	GB/T 26640
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

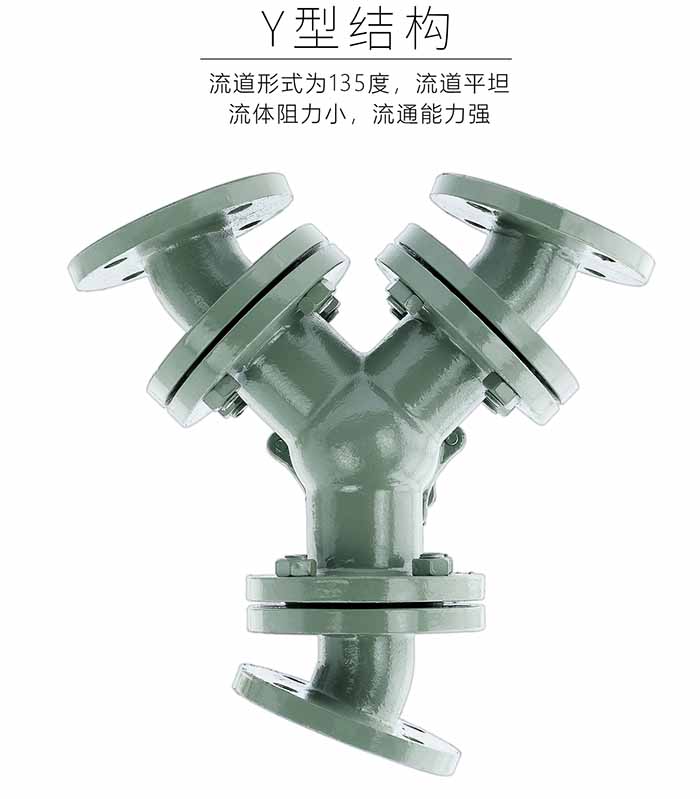

氣動Y型三通球閥有相互成120°、135°兩種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。配氣動執行器實現自動化控制。Y形三通球閥的閥座密封根據工況不同，密封面可采用聚四氟乙烯（≤200℃）、對位聚苯（≤300℃）、或硬質合金（≤600℃）、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種先進工藝材料

氣動Y型三通球閥與閥座密封，根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速途鎢鈷合金(硬度大于HRC70)及特種英制材料等多種工藝，適用各種苛刻工況，軟密封適用200℃一下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃。

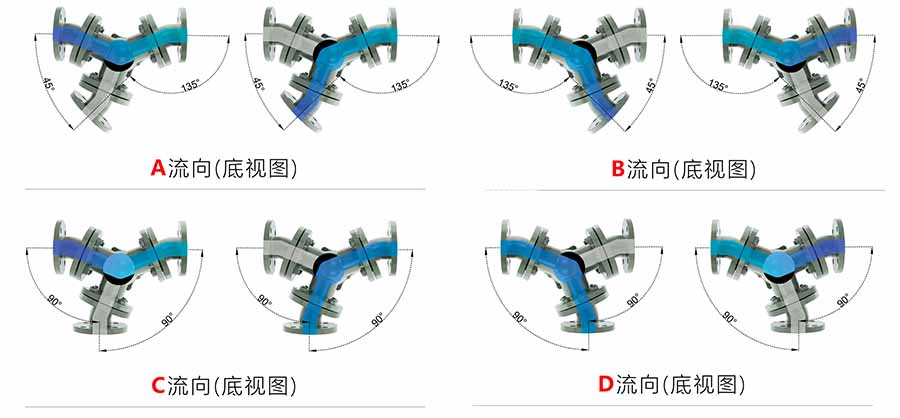

流通道示意圖Flow channel diagram

氣動Y型三通球閥流向圖
