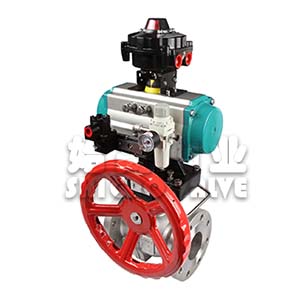

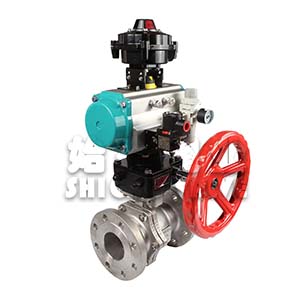

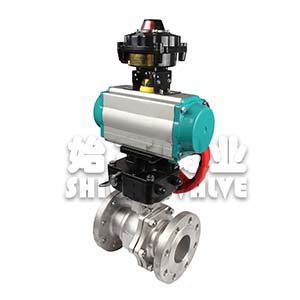

氣動O型切斷球閥

內容摘要

Q641F氣動O型切斷球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性能好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作.

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動O型切斷球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動O型切斷球閥
產品型號：	ZSHO/Q641F	閥體材質：	碳鋼/鑄鋼/不銹鋼
連接方式：	法蘭	適用壓力：	PN16/PN25/PN40/PN64
公稱通徑：	DN15~DN300	驅動方式：	氣動
適用介質：	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)	適用溫度：	PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
設計標準：	GB/12237	結構長度：	GB/12221
法蘭尺寸：	GB/9113、JB/T79	泄漏量：	軟密封：零泄漏；硬密封：≤額定流量的10-5
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

ZSHO氣動切斷球閥采用氣動執行器及高品質球閥組成，屬于氣動開關球閥。氣動切斷球閥密封性能優良，流通能力大，結構簡單，使用壽命長，便于維修。氣動切斷球閥配用的執行機構具結構簡單，緊湊，性能卓越，輸出力矩大等特點。氣動開關球閥亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障，氣動開關球閥將按控制系統的要求自動處于開啟或關閉的位置。氣動切斷球閥廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。

結構特點Features

1、流體阻力小、球閥是所有閥類中流體阻力的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只做旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質壓力的增大而增大。

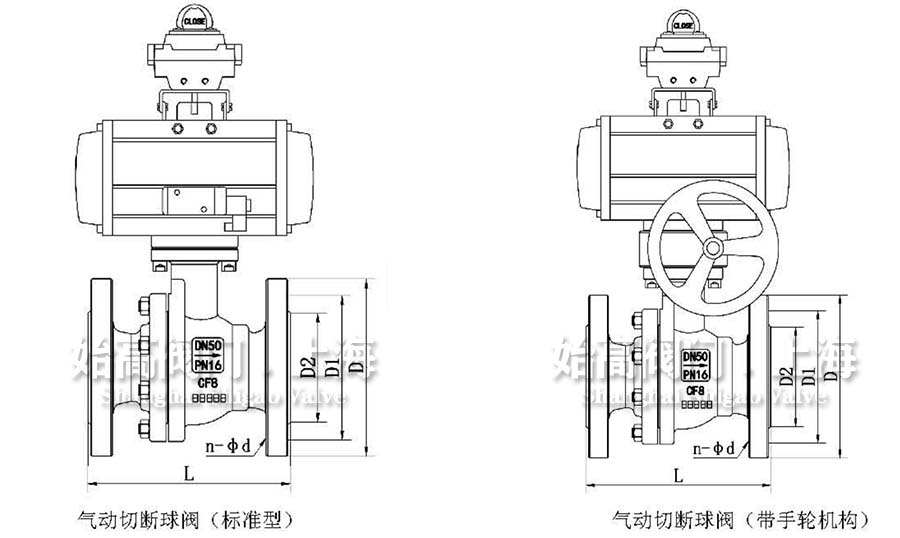

外形尺寸Overall Dimension

氣動O型切斷球閥尺寸

DN	L	PN16	PN16	PN16	PN16	PN25	PN25	PN25	PN25
DN	L	D	D1	D2	n-d	D	D1	D2	n-d
15	130	95	65	45	4-14	95	65	46	4-14
20	140	105	75	45	4-14	105	75	56	4-14
25	150	115	85	65	4-14	115	85	65	4-14
32	165	140	100	76	4-18	140	100	76	4-18
40	180	150	110	84	4-18	150	110	84	4-18
50	200	165	125	99	4-18	165	125	99	4-18
65	220	185	145	118	4-18	185	145	118	8-18
80	250	200	160	132	8-18	200	160	132	8-18
100	280	220	180	156	8-18	235	190	156	8-22
125	320	250	210	184	8-18	270	220	184	8-26
150	360	285	240	211	8-22	300	250	211	8-26
200	400	340	295	266	12-22	360	310	274	12-26

結語Conclusion

氣動O型切斷球閥(開關球閥)常用于要求快速關閉管路介質流通的場合，主要由單作用氣動執行器與O型球閥組成，具有緊急復位的功能，可在遇到突發故障或失去氣源時，快速關閉閥門，防止介質流入。氣動O型切斷球閥以壓縮空氣為動力源，且執行速度非常快，具有高準確的開閉功能，可嚴密切斷管路中的流體，可就地控制和遠距離集中控制，提高了使用的安全性。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動O型切斷球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
