氣動防爆法蘭球閥

內容摘要

氣動化工部法蘭球閥由化工部法蘭連接球閥和氣動執行器組成，閥軸三重密封結構，全系全通徑標準，過流阻力基本為0，加大號AT氣動執行器，閥軸防飛出設計，球體為精密實心球體，大金四氟閥座。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動防爆法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動防爆法蘭球閥
產品型號：	FBQ641F	閥體材質：	碳鋼WCB、不銹鋼304、316、316L
連接方式：	法蘭	適用壓力：	1.6Mpa-6.4Mpa
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等	適用溫度：	-20°C ~ +150°C/-20°C ~ +240°C
設計標準：	GB/T12237、API 6D、API 608	結構長度：	GB/T12221、ASME B16.10
法蘭連接：	HG、GB、JB、ASME B16.5	壓力與溫度：	GB/T9131、ASME B16.34
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動防爆法蘭球閥是由法蘭球閥和配有防爆電磁閥及防爆限位開關的氣動執行器連接組成，只需輸入0.4-0.7MPa的氣源即可對閥門進行開關兩位操作。氣動防爆法蘭球閥自身帶有防火、排靜電裝置（球體、閥桿、閥體之間設有彈簧），不會存在與火花接觸，具有良好的防爆性能，廣泛應用于蒸汽、化工、燃?xì)狻⒂推返纫兹家妆墓r當中。可根據管道的介質及場合不同，裝配不同防爆等級的電磁閥和限位開關等其它電氣控制元件。

氣動防爆法蘭球閥執行器根據作用形式不同可分為單作用和雙作用兩種，單作用式靠彈簧自動復位，它的優點是一旦機械發生故障或不通氣源的情況下，球閥將自動歸位于打開或關閉的狀態。雙作用的開關動作都通過氣源來驅動執行的；即通氣開，通氣關，斷氣保持原位。

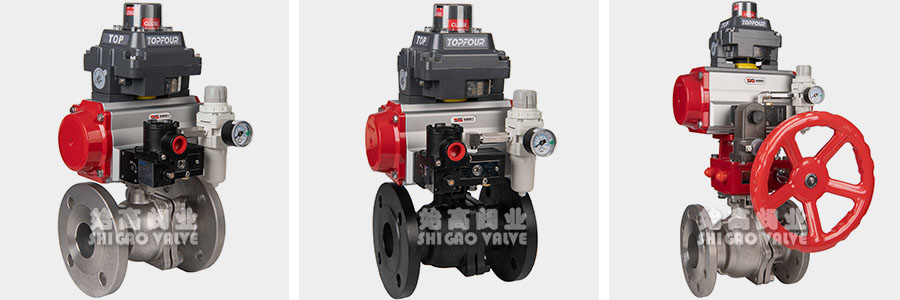

氣動防爆法蘭球閥實物圖

可選附件Machine Accessories

1、三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
2、回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
3、電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
4、定位器：輸入4～20mA信號,實現閥門調節功能。
5、手動機構：手操機構，可實現手動開或關閥。
6、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
7、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

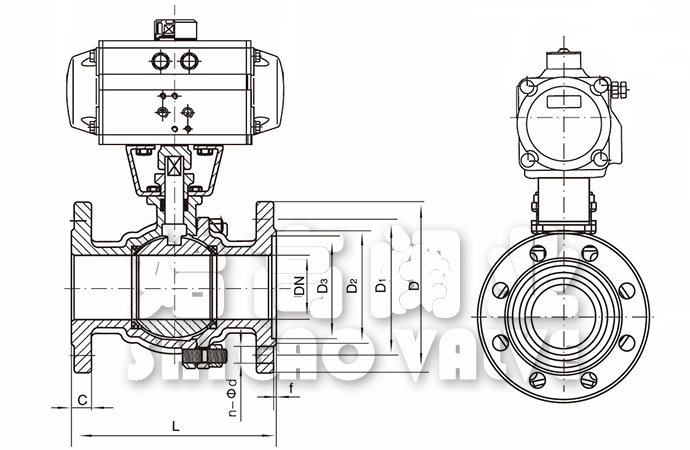

外形尺寸Overall Dimension

氣動防爆法蘭球閥尺寸

DN	L	D	D1	D2	C	f	n-d
15	130	95	65	46	14	2	4-14
20	140	105	75	56	16	2	4-14
25	150	115	85	65	16	2	4-14
32	165	140	100	76	18	2	4-18
40	180	150	110	84	18	3	4-18
50	200	165	125	99	20	3	4-18
65	220	185	145	118	20	3	4-18
80	250	200	160	132	20	3	8-18
100	280	220	180	156	22	3	8-18
125	320	250	210	184	22	3	8-18
150	360	285	240	211	24	3	8-22
200	400	340	295	266	24	3	12-22

結語Conclusion

氣動防爆法蘭球閥采用AT、PT系列氣動執行器配置防爆電磁換向閥、防爆限位開關、防爆定位器等防爆元器件+浮動式球閥或者其他結構球閥組成，具有可靠的防爆性能。氣動防爆球閥廣泛應用于化工、石油、輕紡、電力、制冷、航空、航天等對防爆要求較高的工業管路控制領域。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動防爆法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
