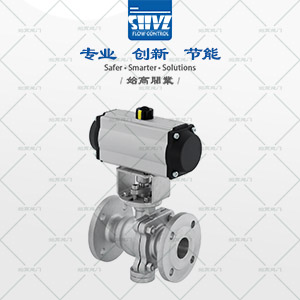

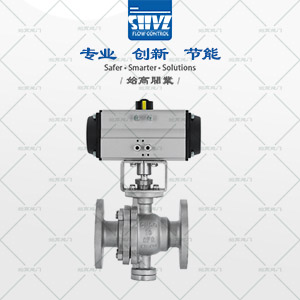

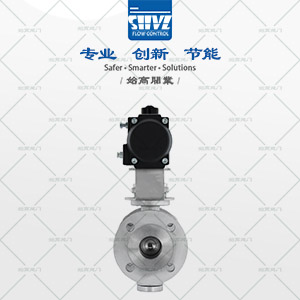

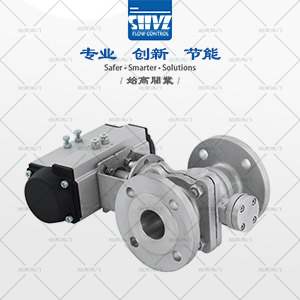

固定式氣動球閥

內容摘要

固定式氣動球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

固定式氣動球閥參數表

產品品牌：	始高閥門	產品名稱：	固定式氣動球閥
產品型號：	Q647F/Q647H	閥體材質：	碳鋼、不銹鋼、鉻鉬鋼、合金鋼
連接方式：	法蘭	適用壓力：	PN1.6～6.4MPa（10.0MPa以上可定做）
公稱通徑：	DN50～DN700 (2"～28")	驅動方式：	氣動
適用介質：	水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等	適用溫度：	-45℃～+425℃
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

固定式氣動球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

固定式氣動球閥是新款高性能氣動球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，固定式氣動球閥適用于各種腐蝕性和非腐蝕性介質。氣動固定球閥它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。固定式氣動球閥采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

結構特點Features

（1）固定式氣動球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
（2）固定式氣動球閥采用全通徑或縮徑設計，流通阻力小。
（3）固定式氣動球閥閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
（4）每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
（5）具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
（6）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

外形尺寸Overall Dimension

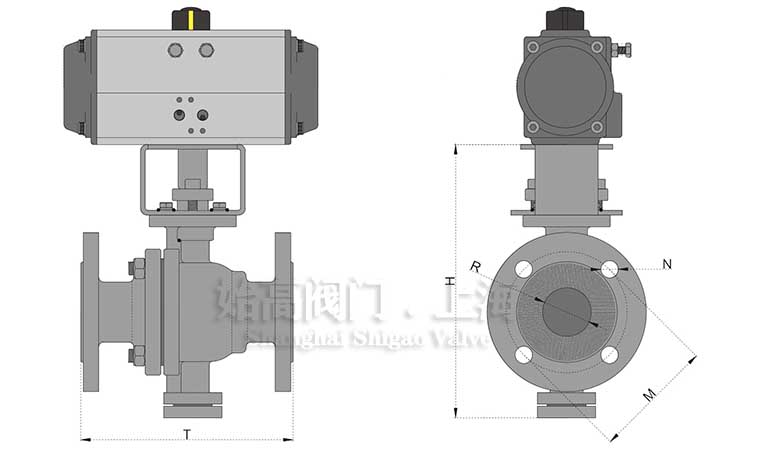

固定式氣動球閥尺寸圖

DN	T	H	M	N	R
50	216	271	145	4-18	50
65	241	301	145	4-18	65
80	283	351	160	8-18	80
100	305	402	180	8-18	100
125	356	573	227	8-18	125
150	394	649	240	8-23	150
200	457	775	295	12-23	200
250	533	975	355	12-23	250
300	610	1125	410	12-25	300

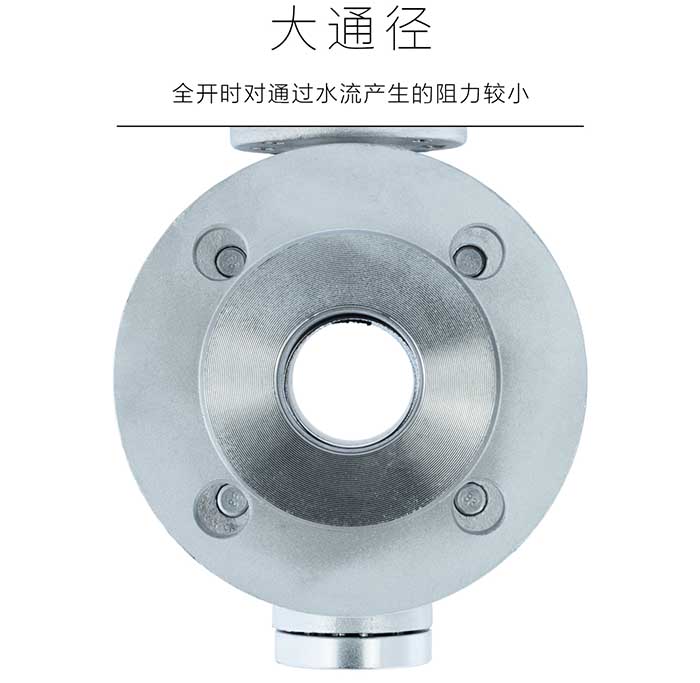

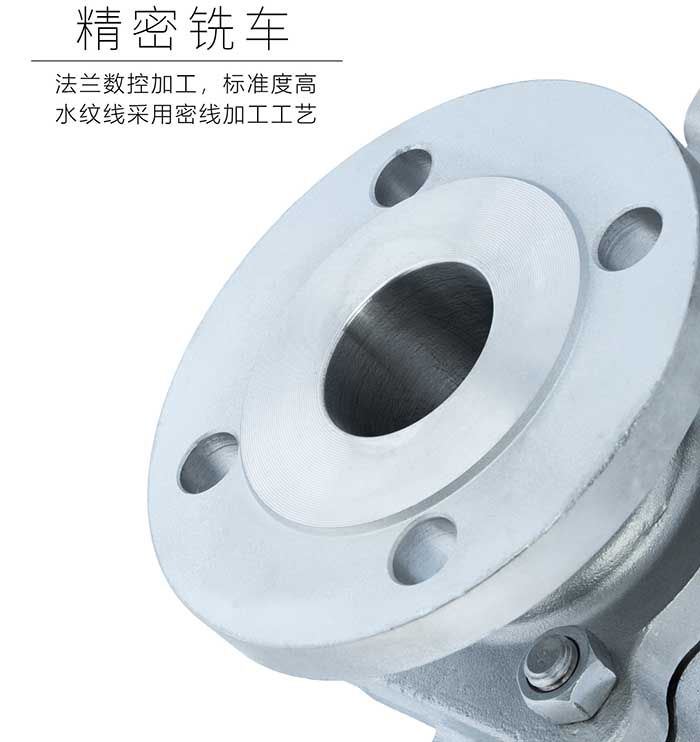

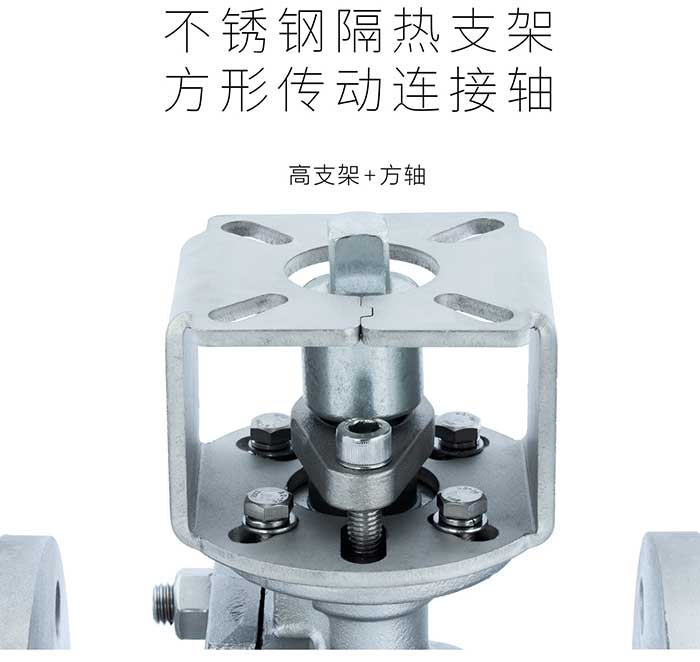

閥門細節Details of valves

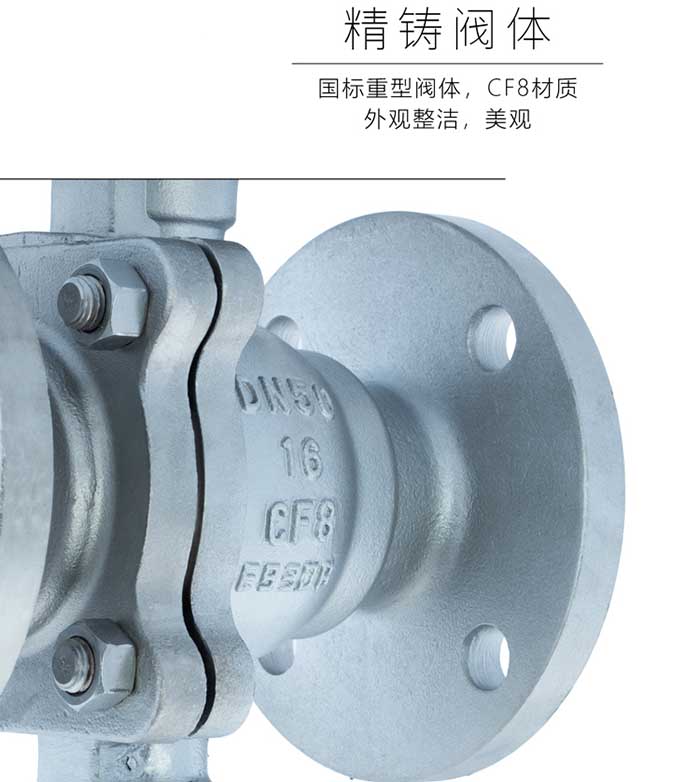

固定式氣動球閥細節圖1

固定式氣動球閥細節圖2

固定式氣動球閥細節圖3

固定式氣動球閥細節圖4

結語Conclusion

固定式氣動球閥由活塞式氣動執行器和法蘭固定式球閥組成，球閥采用固定球結構，球體通過閥桿固定在閥體軸套內。閥座設計成活動的，可以沿著進出口軸線方向移動。支撐作用力從閥座密封圈傳遞到閥軸上，降低了扭矩。適用于高壓大口徑球閥。按照閥座密封圈不同分為進口端密封，出口端密封，進出口雙向密封。閥座密封圈安裝在活動的套筒內，由彈簧預先壓緊，保證初始密封，然后依靠介質壓力使閥座壓向球體，完成密封過程。當用于高溫高壓工況時可以采用金屬硬密封閥座，使用壽命長，耐磨損。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的固定式氣動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
