GIQ-B氣動高真空蝶閥

產品信息
產品型號：GIQ-B	021-31261651
產品口徑：DN25-DN600	www.zqwxa.cn
產品壓力：105~1.3×10-6	961134865@qq.com
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、氣動高真空蝶閥概述

GIQ-B氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，有微調主密封功能。是目前一種新型的氣動執行器控制的氣動高真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸�？蛇x配反饋信號裝置及電氣閥門定位器。主要適用的工作介質為空氣及非腐蝕性氣體。

二、氣動高真空蝶閥參數

公稱通徑：DN25-DN600
適用范圍(Pa)：10⁵~1.3×10^-6
閥門漏率(Pa.L/S)：≤1.3×10^-7
適用溫度：-25℃~80℃(丁腈橡膠)、-30℃~150℃(氟橡膠)
閥體材質：不銹鋼或碳鋼
安裝位置：任意
氣源壓力(MPa)：0.4-0.8
電源電壓：標準：AC220V/50Hz、特殊：AC110V/DC24V/DC12V等
信號反饋：標準：閥位指示器、特殊：微動開關；智能型4-20mA DC；防爆型微動開關
氣缸可選：標準：雙作用式、特殊：單作用式(彈簧復位)可選常開或常閉

三、氣動高真空蝶閥尺寸表

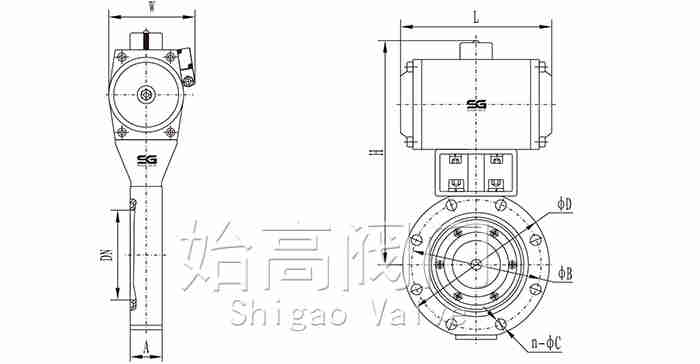

氣動高真空蝶閥尺寸圖

連接及外形尺寸(法蘭標準:JB919)：

單位：mm

型號	通徑	φD	φB	H	A	L	W	n-φc
GIQ-25B	25	70	55	190	22	168	92	4-7
GIQ-32B	32	78	64	193	22	168	92	4-7
GIQ-40B	40	85	70	196	22	168	92	4-7
GIQ-50B	50	110	90	210	22	168	92	4-9
GIQ-63B	63	130	110	220	26	168	92	4-9
GIQ-80B	80	145	125	253	30	204	105	4-9
GIQ-100B	100	170	145	265	30	204	105	4-12
GIQ-125B	125	195	170	278	35	204	105	4-12
GIQ-150B	150	220	195	335	35	268	140	8-12
GIQ-200B	200	275	250	383	40	298	165	8-12
GIQ-250B	250	330	300	457	45	458	200	8-12
GIQ-300B	300	380	350	513	55	525	231	8-14
GIQ-400B	400	500	465	611	60	532	251	8-18

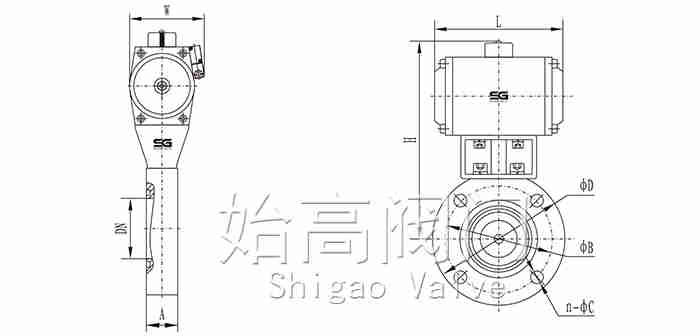

法蘭氣動高真空蝶閥尺寸圖

連接及外形尺寸(法蘭標準:GB/T6070)：

單位：mm

型號	通徑	φD	φB	H	A	L	W	n-φc
GIQ-50AB	50	110	90	210	26	168	92	4-9
GIQ-63AB	63	130	110	220	32	168	92	4-9
GIQ-80AB	80	145	125	252	32	204	105	8-9
GIQ-100AB	100	165	145	262	32	204	105	8-9
GIQ-125AB	125	200	175	278	35	204	105	8-11
GIQ-150AB	150	225	200	336	35	268	140	8-11
GIQ-200AB	200	285	260	388	45	298	165	12-11
GIQ-250AB	250	335	310	458	50	458	200	12-11
GIQ-300AB	300	425	395	560	55	525	206	12-14
GIQ-400AB	400	510	480	640	60	532	226	16-14
GIQ-500AB	500	600	565	788	80	742	325	12-18
GIQ-600AB	600	710	670	880	100	860	380	12-21

四、應用

真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GIQ-B氣動高真空蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
