鍛鋼波紋管閘閥

產品信息
產品型號：WZ41Y	021-31261651
產品口徑：DN15-DN50	www.zqwxa.cn
產品壓力：1.6MPa-10.0MPa	961134865@qq.com
產品材質：A105、合金鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、鍛鋼波紋管閘閥概述

WZ41Y鍛鋼波紋管閘閥其閥體與鑄件比較，具有更加均勻的結構，更好的密度，更好的強度完整性、更好的尺寸特性和更小的尺寸誤差。定向構造在整個強度和應力方面都比鑄件具有更高的性能。

二、鍛鋼波紋管閘閥參數表

公稱通徑：DN15-DN50	公稱壓力：1.6MPa-10.0MPa	適用介質：水、蒸汽、油
適用溫度：-20℃-425℃	閥體材質：碳鋼、不銹鋼	連接方式：法蘭、焊接
設計標準：DIN3352、GB/T122234-2007	連接法蘭標準：DIN 2543-2545、HG/T20592-97	結構長度標準：DIN 3202、GB/T12221-2005

三、鍛鋼波紋管閘閥的特點

1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

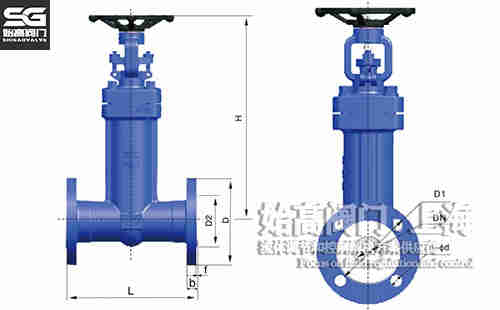

四、鍛鋼波紋管閘閥尺寸表

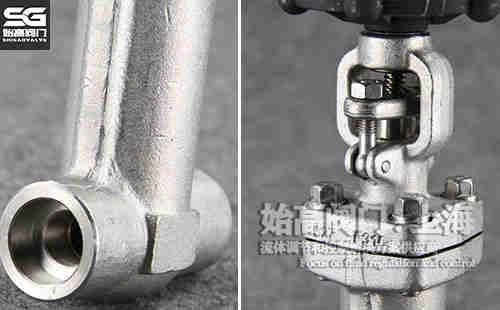

鍛鋼波紋管閘閥尺寸承插焊鍛鋼波紋管閘閥實物

DN	L	D	D1	D2	b
15	140	95	65	45	16
20	152	105	75	58	18
25	210	115	85	68	18
32	230	140	100	78	18
40	240	150	110	88	18
50	250	165	125	102	20

五、應用

鍛鋼波紋管閘閥設計為石墨和波紋管雙重密封，使得密封性能高于普通閘閥，大大增加閥門的使用壽命。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鍛鋼波紋管閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
