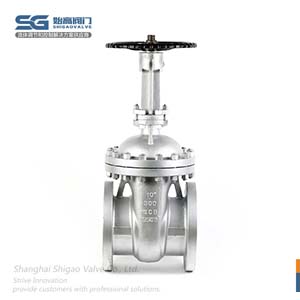

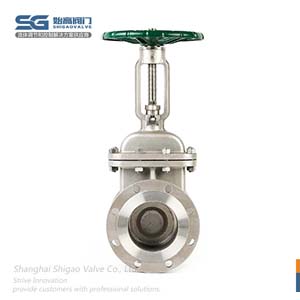

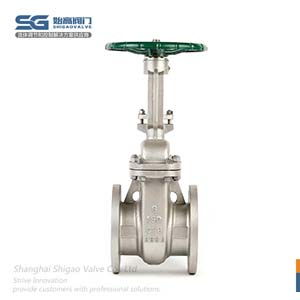

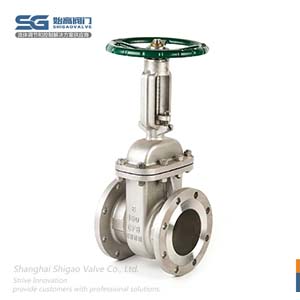

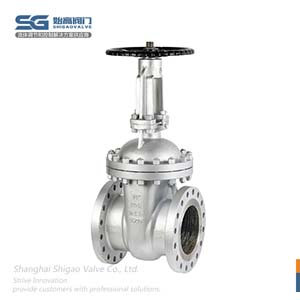

Z40H美標法蘭閘閥

美標法蘭閘閥摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	美標法蘭閘閥
產品型號：	Z40H/Z40W	閥體材質：	鑄鋼、碳鋼、不銹鋼
連接方式：	法蘭	公稱通徑：	1/2"~20"
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-30℃~425℃	公稱壓力：	150LB;300LB;600LB
設計制造：	API 600；API 603；ASME B16.34	結構長度：	ASME B16.10
法蘭標準：	ASME B16.5	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

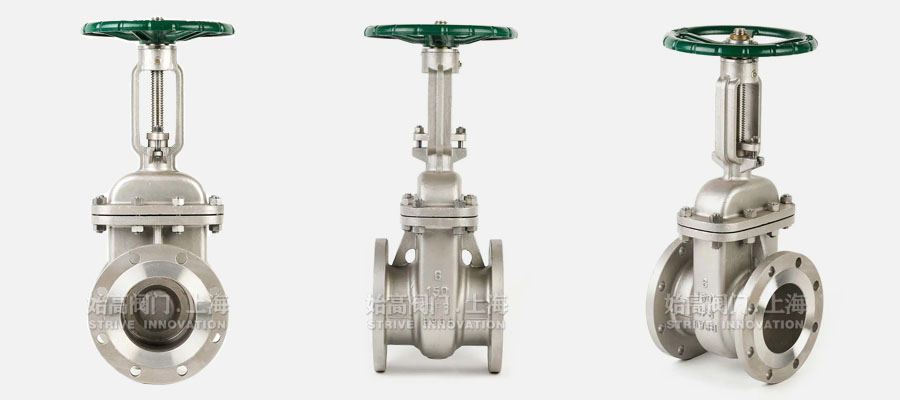

美標法蘭閘閥簡介

Z40H美標法蘭閘閥完全按照美國標準設計制造，結構美觀、先進，閥門的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能做全開和全關，不能作調節和節流，楔式閘閥的閘板可以做成一個整體，也叫剛性閘板。也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板也叫做彈性閘板。美標法蘭閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關。閘閥關閉時，密封面可以只依靠介質壓力來密封，即只能依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。

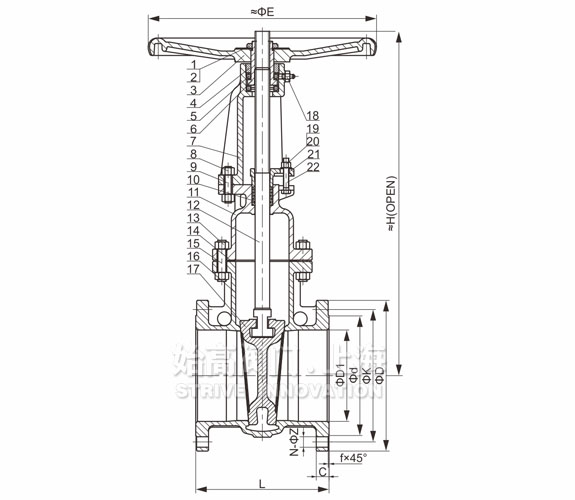

美標法蘭閘閥結構

美標法蘭閘閥的零部件材質

No.	零件名稱	材質	材質	No.	零件名稱	材質	材質
1	圓螺母	1025	1025	2	銘牌	AI	AI
3	手輪	KTH330	KTH330	4	軸承壓蓋	1025	1025
5	軸承	GCr15	GCr15	6	閥桿螺母	QT400/銅	QT400/銅
7	支架	WCB	CF8/CF8M	8	螺母	2H	304
9	螺柱	B7	304	10	填料	Graphite	PTFE
11	閥蓋	WCB	CF8/CF8M	12	閥桿	F6a	304/316
13	螺母	2H	304	14	密封墊	304+Graphite	PTFE
15	螺柱	B7	304	16	閥體	WCB	CF8/CF8M
17	閥板	WCB	CF8/CF8M	18	油杯	CU	CU
19	螺母	2H	304	20	墊片	1020	304
21	填料壓蓋	WCB	CF8	22	螺栓	B7	304

美標法蘭閘閥的主要外形和連接尺寸

美標法蘭閘閥尺寸

NPS	D1	d	K	D	f	C	N-Z	L	E	H
1/2	15	34.9	60.3	90	2	10.0	4-16	108	120	225
3/4	20	42.9	69.9	100	2	10.9	4-16	117	120	235
1	25	50.8	79.4	110	2	11.6	4-16	127	140	255
1-1/4	32	63.5	88.9	115	2	13.2	4-16	140	160	272
1-1/2	40	73.0	98.4	125	2	14.7	4-16	165	180	315
2	50	92.1	120.7	150	2	16.3	4-19	178	200	360
2-1/2	65	104.8	139.7	180	2	17.9	4-19	190	220	425
3	80	127.0	152.4	190	2	19.5	4-19	203	240	460
4	100	157.2	190.5	230	2	24.3	8-19	229	260	550
5	125	185.7	215.9	255	2	24.3	8-22	254	300	660
6	150	215.9	241.3	280	2	25.9	8-22	267	320	755
8	200	269.9	298.5	345	2	29.0	8-22	292	350	970
10	250	323.8	362.0	405	2	30.6	12-25	330	400	1170
12	300	381.0	431.8	485	2	32.2	12-25	356	450	1410
14	350	412.8	476.3	535	2	35.4	12-29	381	500	1560
16	400	469.9	539.8	595	2	37.0	16-29	406	550	1765
18	450	533.4	577.9	635	2	40.1	16-32	432	600	1900
20	500	584.2	635.0	700	2	43.3	20-32	457	700	2100

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
