更新時間：2022-10-19 15:49:15

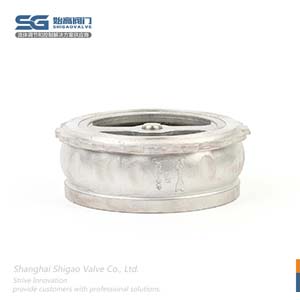

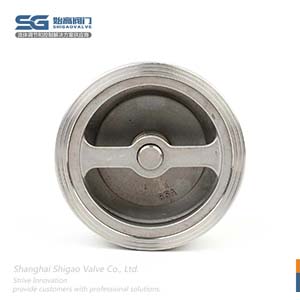

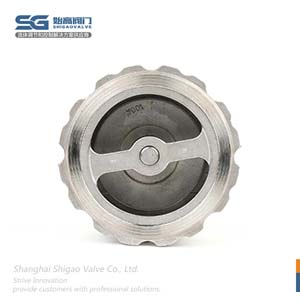

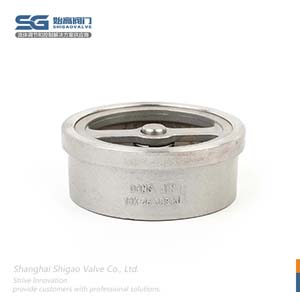

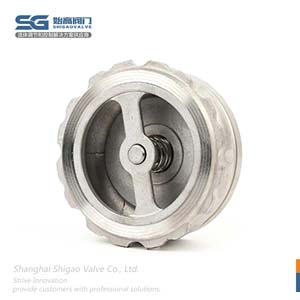

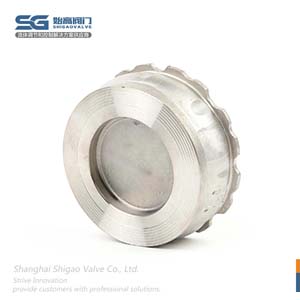

日標對夾止回閥

內容摘要

日標對夾止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短，體積小、質量輕等特點。閥瓣關閉速度快，水錘壓力小，流道通暢，流體阻力小。其動作靈敏，密封性能好。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

日標對夾止回閥參數表

產品品牌：	始高閥門	產品名稱：	日標對夾止回閥
產品型號：	H71W-10K	閥體材質：	SCPH2碳鋼；SCS13不銹鋼;SCS14不銹鋼
連接方式：	對夾式	公稱通徑：	40A~200A
公稱壓力：	10K	適用介質：	水、油、蒸汽、腐蝕性介質
適用溫度：	-40℃~425℃	設計標準：	JIS B2071
結構長度：	DIN 3202-K4	法蘭標準：	JIS B2220
檢查和試驗：	JIS B2003	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

日標對夾止回閥簡介

日標對夾止回閥的結構特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的 1/4~1/20；
3、閥瓣關閉快速，水錘壓力小、水平管道或垂直管道均可使用，安裝方便、流道通暢、流體阻力小、動作靈敏、密封性能好；
7、閥瓣行程短、關閉沖擊力��；
8、整體結構簡單緊湊、造型美觀；
9、使用壽命長、性能可靠。

日標對夾止回閥的零部件材質

No.	零件名稱	材質
1	閥蓋	SCS13/SCS14
2	閥體	SCS13/SCS14
3	彈簧	304/316
4	閥瓣	SCS13/SCS14

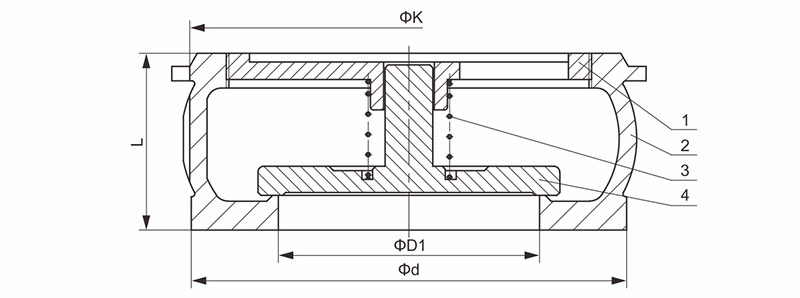

日標對夾止回閥的主要外形和連接尺寸

日標對夾止回閥外形尺寸

NPS	D1	d	K	L
40A	39	79	86	31.5
50A	49	90	100	40
65A	60	110	118	46
80A	73	125	132	50
100A	90	150	152	60
125A	118	183	183	90
150A	138	214	214	106
200A	184	264	264	140

結語

日標對夾式止回閥只允許介質向同一方向流動，從而產生壓力，使閥瓣打開，流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。其在制藥、食品、化工、冶金、電子等行業中廣泛應用，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿酸等多種介質。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標對夾止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
