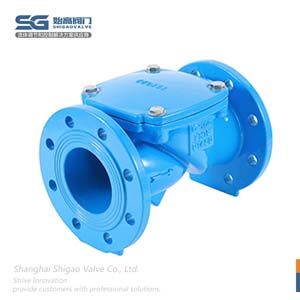

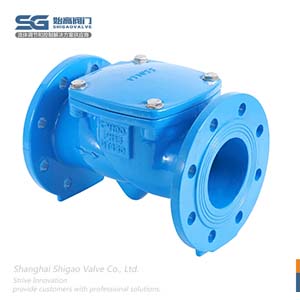

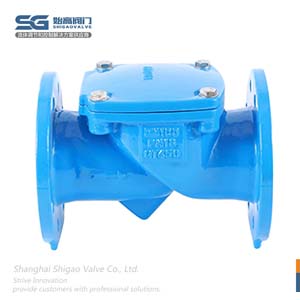

橡膠瓣止回閥
內容摘要 |
SFCV橡膠瓣止回閥又稱橡膠瓣逆止閥,主要由閥體,閥蓋及閥瓣三種主要零件組成。其中橡膠瓣由鋼板作承壓件及強化尼龍布做襯底,外層采用熱硫化整體包膠技術制成,閥座采用陶瓷噴涂工藝使閥門的壽命更長。 |
詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
產品品牌: | 始高閥門 | 產品名稱: | 橡膠瓣止回閥 |
產品型號: | SFCV | 閥體材質: | 球墨鑄鐵 |
連接方式: | 法蘭式 | 公稱通徑: | DN50~DN600 |
驅動方式: | 自動 | 適用介質: | 水;油;非腐蝕性液體 |
適用溫度: | 0℃~80℃ | 公稱壓力: | 1.0Mpa-2.5Mpa |
結構長度: | GB/T 12221 | 檢驗試驗: | GB/T 13927;API 598 |
連接法蘭: | GB/T 17241.6 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

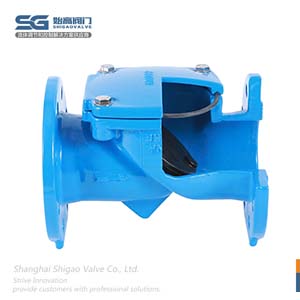

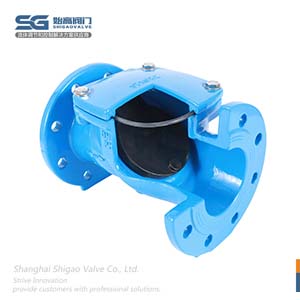

SFCV橡膠瓣止回閥又稱橡膠瓣逆止閥,主要由閥體,閥蓋及閥瓣三種主要零件組成。其中橡膠瓣由鋼板作承壓件及強化尼龍布做襯底,外層采用熱硫化整體包膠技術制成,閥座采用陶瓷噴涂工藝使閥門的壽命更長。該閥采用全流域設計,具有水頭損失小,不易堆積雜物,維修簡便等特性,該閥主要適用于給排水系統。

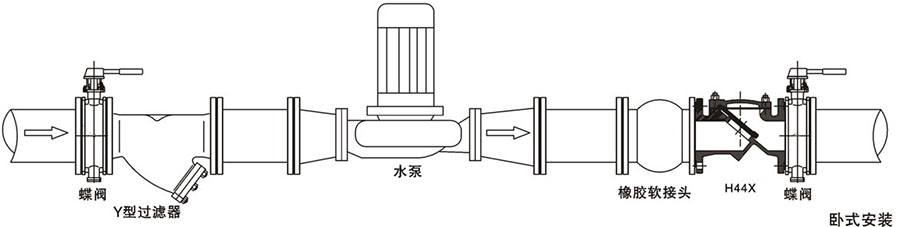

該閥由于關閉行程小,行程角僅35°即可達到全開啟,關閉速度快,可安裝于水泵出水口出,對大口徑可選用緩沖油缸裝置,其中85%-90%行程為快速關閉,10%-15%行程為慢速關閉。慢速關閉時間可調節,調節范圍1-15秒,并沒有油缸啟閉位置指示,以減小水錘對泵的損害。另外該閥還可安裝在蓄水池進出水管的旁通管上,以防止池水倒流至給水系統中。

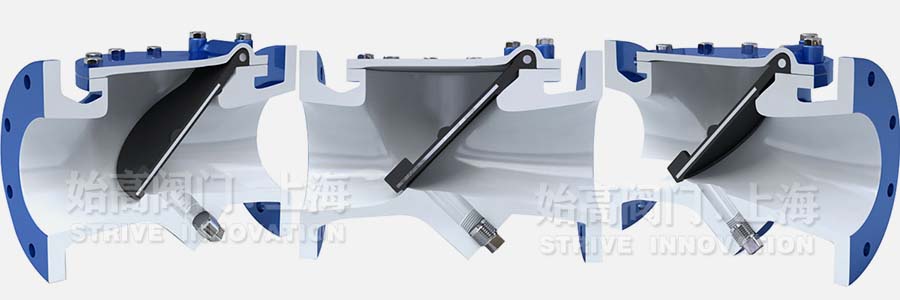

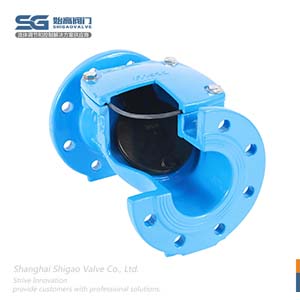

橡膠瓣止回閥采用獨特、簡單的設計,只有一個活動部件。擋板不會從鉸鏈銷擺動;它只是彎曲打開。閥座呈45°角。擋板從打開到關閉移動35°角。旋啟式橡膠擋板止回閥無需定期維護?蓽p少水錘破壞,不易堆積雜物。推薦用于水、污水、氣體、油和橡膠襯里的化學品。
名稱 | 材質 |
閥體 | 球墨鑄鐵QT450-10 |
閥蓋 | 球墨鑄鐵QT450-10 |
閥板 | 鋼板+尼龍布+橡膠 |
密封圈 | 三元乙丙橡膠EPDM |

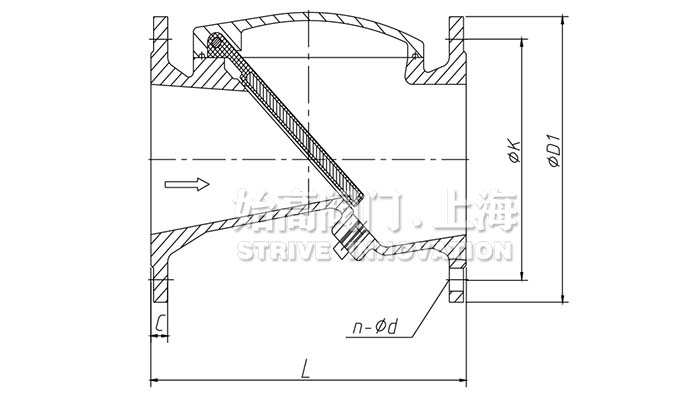

DN | L | D | D1 | n-d |
50 | 230 | 165 | 125 | 4-19 |
65 | 216 | 185 | 145 | 4-19 |
80 | 241 | 200 | 160 | 8-19 |
100 | 292 | 220 | 180 | 8-19 |
125 | 330 | 250 | 210 | 8-19 |
150 | 356 | 285 | 240 | 8-23 |
200 | 495 | 340 | 295 | 8-23 |
250 | 622 | 395 | 350 | 12-23 |
300 | 698 | 445 | 400 | 12-23 |
350 | 787 | 505 | 460 | 16-23 |
400 | 914 | 565 | 515 | 16-28 |
450 | 978 | 615 | 565 | 20-28 |
500 | 1067 | 670 | 620 | 20-28 |
600 | 1219 | 780 | 725 | 20-31 |
內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的橡膠瓣止回閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
