不銹鋼底閥

內容摘要

H42X不銹鋼底閥也稱為逆止閥，是一種低壓平板閥，其作用是保證液體在吸入管道中單向流動，使泵正常工作當泵短時間歇停止工作時，使液體不能返回水源箱，保證吸水管充滿液體，以利于泵的啟動。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	不銹鋼底閥
產品型號：	H42X	閥體材質：	碳鋼、不銹鋼
連接方式：	法蘭式	公稱通徑：	DN50~DN300
驅動方式：	自動	適用介質：	水；油；非腐蝕性液體
適用溫度：	0℃~80℃	公稱壓力：	1.0MPa-2.5MPa
壓力試驗：	GB/T13927-1992	結構長度：	GB/T1221-1989
閥門標志：	GB/T1220-1989	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

不銹鋼底閥簡介

不銹鋼底閥的適用場合

不銹鋼底閥非自灌式離心泵在啟動前，泵內必須灌滿水才能啟動。底閥主要應用于非自灌式離心泵抽水場合，安裝在吸入管路底端，完全淹沒在水中。底閥具有止回功能，吸入管路中的水只能向泵入口方向流動，不能返回吸入池，首次泵啟動時需要灌水，以后就不需要灌水了（事實上由于底閥的密封、加工質量問題，再次啟動也需要補一定的水量）。

止回閥通常不能承受高壓，但是泵停機后出水側的水回流會產生很大的壓力，為防止底閥被破壞，有的底閥上安裝有泄壓管。

一般來說是不需要裝不銹鋼底閥的，因為一般自吸泵的進口處都自身帶的有止回閥，也就是我們常說的單向閥，這樣泵在停止后，泵體內的液體就無法回流到原來的池子里，而且儲存在泵體內，所以第二次使用的時候就不需要加灌液體了。如果加裝了底閥以后效果會更好，因為如果有時候單向閥損壞了，還有底閥做為保障，不會出現空轉，而且加裝底閥以后也會有效的保證泵的有效吸程。另一種特殊情況，但如果吸入高度相差太大,或吸液管管徑過大,體積超過了自吸泵泵腔內的存液量,就不能正常工作了。這時必須要加裝底閥，保證自吸安全快速。

不銹鋼底閥的零部件材質

序號	名稱	材料
1	閥體	球墨鑄鐵、碳鋼、不銹鋼
2	閥瓣	不銹鋼、碳鋼
3	閥座	不銹鋼、碳鋼
4	閥蓋	球墨鑄鐵、碳鋼、不銹鋼

不銹鋼底閥的外形和連接尺寸

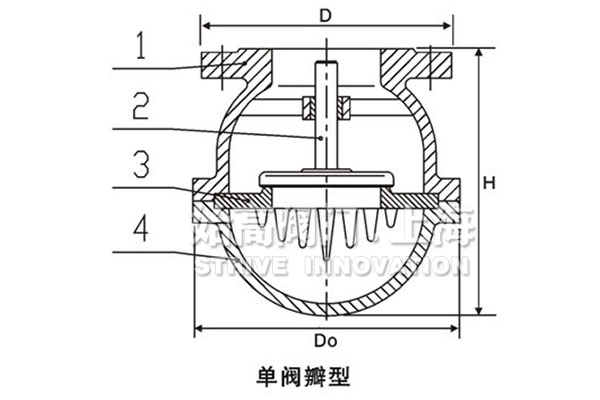

不銹鋼底閥外形尺寸

DN	50	65	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
D	140	160	185	205	260	320	375	440	490	540	595	645	755	860	975	1075	1175
D0	145	170	195	215	280	370	390	497	580	620	705	715	890	980	990	1230	1450
H	105	150	190	210	270	360	410	500	610	670	710	715	930	1050	1060	1380	1670

不銹鋼底閥如何安裝

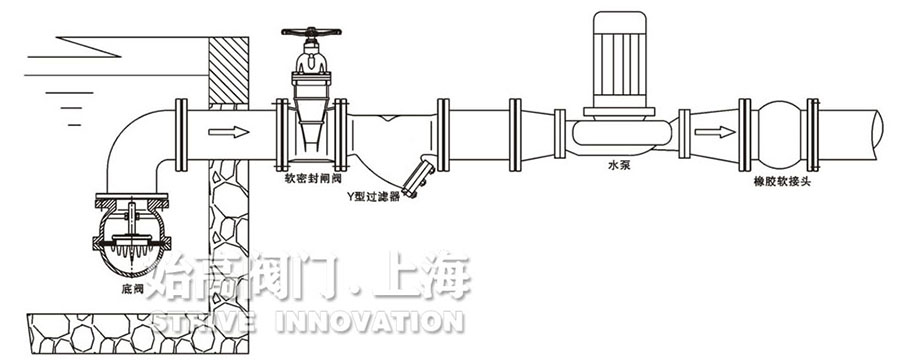

不銹鋼底閥安裝示意圖

止回閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼底閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
