| 內容摘要 |
多功能控制止回閥，是水泵出口上推薦使用的閥門，當水泵停止工作時，可以快速止回，這樣就可以防止水錘產生。當泵初始運行時，閥瓣在憑借水底推力打開，閥門開啟，同時彈簧在彈簧力的憑借下快速的關閉了，隨著水流越來越小，幾乎停止時，閥瓣完全閉合三合一多功能止回閥。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|

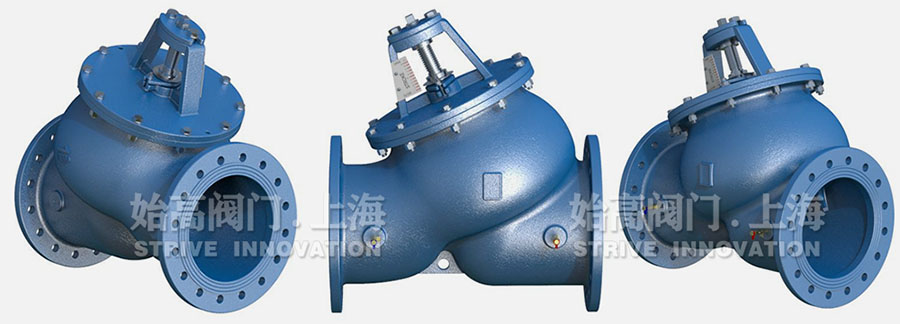

| 產品品牌： | 始高閥門 | 產品名稱： | 多功能控制止回閥 |
| 產品型號： | TDV38 | 閥體材質： | 球墨鑄鐵DI,CI |
| 連接方式： | 法蘭式 | 公稱通徑： | DN50~DN300 |
| 驅動方式： | 手動 | 適用介質： | 水；油；非腐蝕性液體 |
| 適用溫度： | -20℃~120℃ | 公稱壓力： | 1.0Mpa-1.6Mpa |
| 閥體形式： | 90°,180°,角式,直通 | 法蘭標準： | ANSI B16.1,ANSI B16.42,EN1092-2,GB/T17241.6 |
| V型填料： | 三元乙丙橡膠EPDM | 閥板材質： | 鑄鐵+橡膠/CI+EPDM；碳鋼WCB；不銹鋼304/316/316L |
| 閥桿材質： | 不銹鋼SS401 | 彈簧材質： | 不銹鋼SS304 |
| 密封圈： | 三元乙丙橡膠EPDM；丁腈橡膠NBR | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
多功能控制止回閥，是水泵出口上推薦使用的閥門，當水泵停止工作時，可以快速止回，這樣就可以防止水錘產生。當泵初始運行時，閥瓣在憑借水底推力打開，閥門開啟，同時彈簧在彈簧力的憑借下快速的關閉了，隨著水流越來越小，幾乎停止時，閥瓣完全閉合三合一多功能止回閥。沒有水回流倒流現象，這樣因為水不回流不倒流，不產生能動，防止水錘現象。
多功能控制止回閥可以在同一閥體上實現更多功能。首先，它可以作為消聲止回閥使用，還可以作為開關閥使用，除此之外，它還可以實現平衡閥的功能，閥門還預留了兩個供測試所用接口。該閥門采用特殊的V型閥座使得閥門擁有良好的可調節性能。由于設計上的特點，該閥門不需要特殊的工具就可以在管線維護而無需從管線拆除閥門。多功能閥綜合了蝶閥，平衡閥，消聲止回閥以及測量閥等多種功能于一體。使用多功能閥可以縮短安裝時間，縮小安裝空間，節省安裝成本，包括硬件成本，人工成本等。

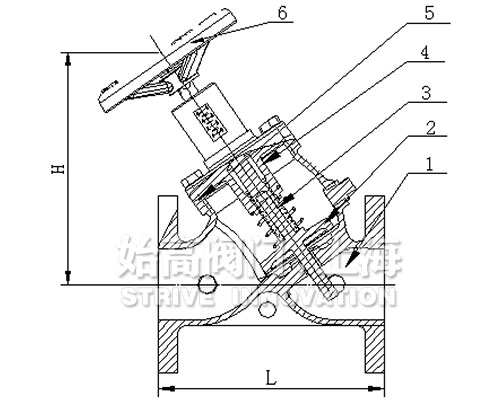

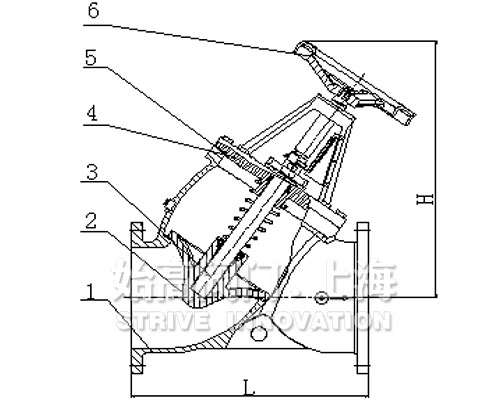

| 序號 | 名稱 | 材質(中國) | 材質(美國) |
| 1 | 閥體 | HT250 QT450-10 |
ASTM 126-ClassB A536 65-45-12 |
| 2 | 閥板 | QT450-10+EPDM 青銅 青銅+EPDM |
DI+EPDM Bronze Bronze+EPDM |
| 3 | 閥軸 | 1Cr13 | SS410 |
| 4 | 閥蓋 | HT250 QT450-10 |
ASTM 126-ClassB A536 65-45-12 |
| 5 | O型圈 | EPDM | EPDM |
| 6 | 手輪 | 碳鋼 | Carbon steel |
| NPS | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 213 | 250 | 254 | 368 | 407 | 457 | 546 | 648 | 762 |
| Kv | 59.5 | 81.9 | 102.4 | 169.0 | 341.9 | 409.4 | 797 | 1150 | 1774 |
| Cv | 69.4 | 95.6 | 119.5 | 197.2 | 399.0 | 477.8 | 930.1 | 1342.1 | 2070.3 |
| NPS | 14" | 16" | 18" | 20" |
| DN | 350 | 400 | 450 | 500 |
| L | 772 | 858 | 938 | 1050 |
| Kv | 2538 | 2645 | 2795 | 4791 |
| Cv | 2961.8 | 3086.7 | 3261.8 | 5591.1 |
1、多功能控制止回閥安裝在泵的輸出端，可以替代泵輸出端的止回閥、平衡閥以及關斷閥。
2、有防止介質倒流以及水錘的功能。
3、在閥桿上設計有位置指示器，能夠準確的指示閥瓣的位置。
4、所有的螺紋配合均采用不同的材質以避免互相咬死。
5、可以水平或豎直安裝，安裝前注意閥體上介質流向箭頭，以免裝反。
多功能控制止回閥它包括閥體內設閥座、閥桿、彈簧、閥瓣、導套等零件組成。此閥具有截至、止回、節流三種功能。主要用于水泵出口或其它防止液體倒流的管道，可防止普通止回閥液體倒流時產生的水錘沖擊和噪音，是止回閥的換代產品。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的多功能控制止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
