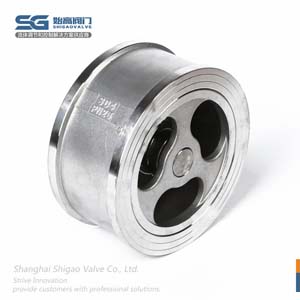

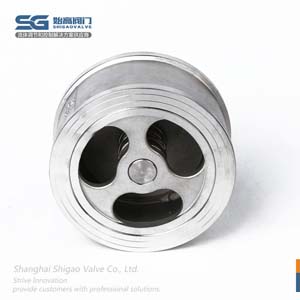

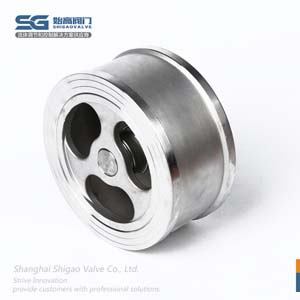

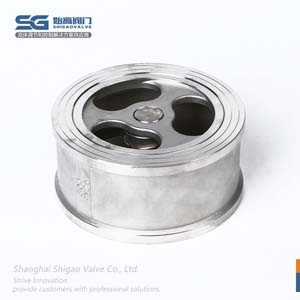

對夾升降式止回閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	對夾升降式止回閥
產品型號：	H71/2H/X/W	閥體材質：	鑄鋼、不銹鋼等
連接方式：	對夾式	公稱通徑：	DN15-DN200(1/2"-8")
公稱壓力：	1.0Mpa-16Mpa(150LB-900LB)	適用介質：	水、氣、油等
適用溫度：	-40℃~425℃	設計標準：	API594；API6D；JB/T8937
結構長度：	API594；API6D；DIN3202；JB/T8937	壓力溫度：	ASME B16.34；DIN2401；GB/T12224
檢查和試驗：	API598；GB/T26480	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

對夾升降式止回閥簡介

H71H對夾升降式止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝于多種管路系統，防止介質倒流，具有結構短、體積小、質量輕等優點。該閥門可分為國標對夾止回閥與美標對夾止回閥。對夾升降式止回閥的閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力��；動作靈敏，密封性能好。一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大介質的管路中。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿酸等多種介質。

對夾升降式止回閥的結構特點

1、結構長度短；
2、體積小、重量輕；
3、閥瓣關閉快速，水錘壓力小，安裝方便；
4、流體阻力小，動作靈敏、密封性能好；
5、閥瓣行程短、關閥沖擊力�。�
6、整體結構、簡單緊湊；
7、使用壽命長，可靠性高等特點。

對夾升降式止回閥的外形和連接尺寸

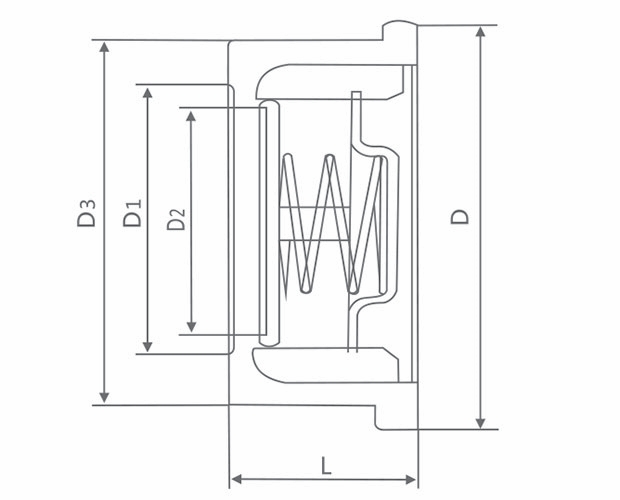

對夾升降式止回閥外形尺寸

DN	尺寸			配管法蘭(供參考)
DN	L	d	A	螺栓孔中心圓直徑D1	螺栓數量	螺栓直徑D	螺栓長度L1
15	16	45	18	65	4	M12	75
20	19	55	25	75	4	M12	90
25	22	65	32	85	4	M12	90
32	28	78	38	100	4	M16	100
40	32	85	45	110	4	M16	105
50	40	100	57	125	4	M16	125
65	46	120	73	145	4	M16	130
80	50	135	89	160	8	M16	135
100	60	155	108	180	8	M16	150
125	90	185	133	210	8	M16	180
150	106	210	159	240	8	M20	240
200	140	265	219	295	12	M20	260

止回閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾升降式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
