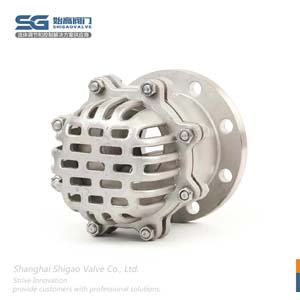

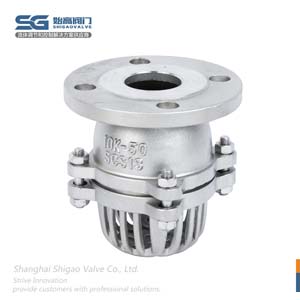

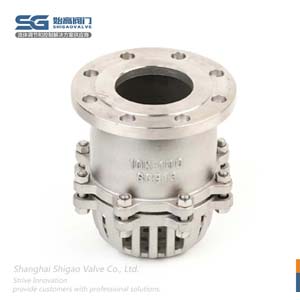

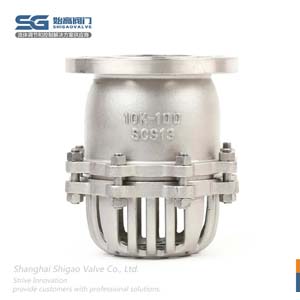

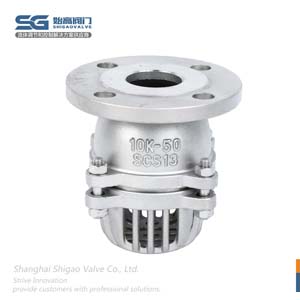

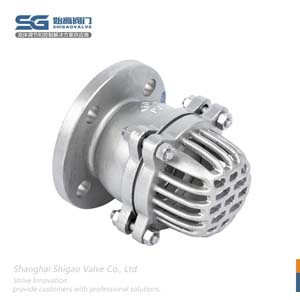

H44X-10K日標旋啟式底閥

日標旋啟式底閥摘要

H44X-10K日標旋啟式底閥是一種節約能源的閥門，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水孔和加強筋起到了不易堵塞，主要應用在抽水的管路上支撐的作用。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	日標旋啟式底閥
產品型號：	H44X-10K	閥體材質：	SCS13/SCS14
連接方式：	法蘭式	公稱通徑：	DN40~DN300
驅動方式：	自動	適用介質：	水；油；非腐蝕性液體
適用溫度：	-20℃~120℃	公稱壓力：	10K
設計標準：	JIS B2071	結構長度：	JIS B2002
法蘭標準：	JIS B2220	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

日標旋啟式底閥簡介

底閥英文為Foot Valve或Bottom Valve，實際上是止回閥的一種，起著防止水倒流的作用。底閥按材質可分為塑膠類底閥和金屬類底閥、也可以分為普通底閥和有反洗水流的底閥。底閥主要應用于水泵等處理漿液的機械設備，通常底閥會被安裝在水泵水下吸管的底端，來防止?jié){液回流。

選擇底閥需要注重哪些方面？

日標旋啟式底閥在閥蓋上設有多個進水口，并配有篩網，以減少雜物的流入，降低底閥的堵塞幾率。底閥雖然配有防堵塞篩網，但底閥一般是適用于清潔介質的，粘度和顆粒度過大的介質不宜使用底閥。目前國內許多品牌的底閥質量普遍較差，如密封不嚴，存在漏水問題等，這樣系統很難實現自動控制，每次需要向吸管中灌水，非常麻煩。所以在選擇底閥上一定要慎重。

日標旋啟式底閥的零部件材質

No.	零件名稱	材質	No.	零件名稱	材質
1	閥體	SCS13/SCS14	2	閥瓣	SCS13/SCS14
3	圓柱銷	304	4	閥座	SCS13/SCS14+FPM
5	密封墊	PTFE	6	螺母	304
7	螺柱	304	8	濾網	SCS13/SCS14

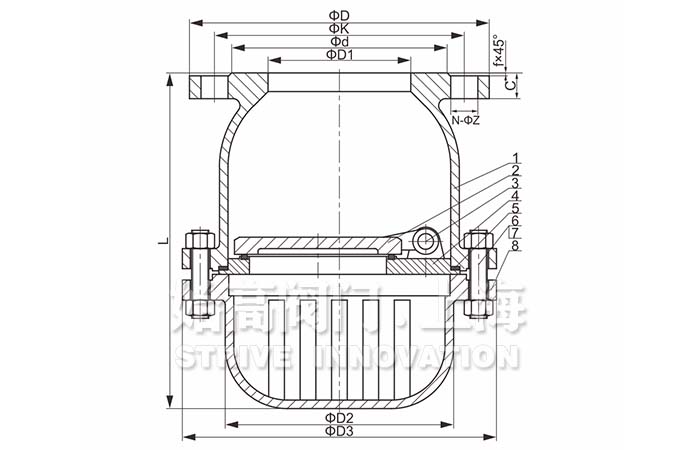

日標旋啟式底閥的外形和連接尺寸

日標旋啟式底閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	D2	D3
40A	40	81	105	140	2	16	4-19	135	81	132
50A	50	96	120	155	2	16	4-19	155	100	152
65A	65	116	140	175	2	18	4-19	180	120	173
80A	80	126	150	185	2	18	8-19	212	141	194
100A	100	151	175	210	2	18	8-19	240	163	223
125A	125	182	210	250	2	20	8-23	283	191	255
150A	150	212	240	280	2	22	8-23	330	242	292
200A	200	262	290	330	2	22	12-23	398	270	350
250A	250	324	355	400	2	24	12-25	380	330	413
300A	300	368	400	445	3	24	16-25	425	390	480
