角式控制止回閥

內容摘要

角式控制止回閥，是水泵出口上推薦使用的閥門，當水泵停止工作時，可以快速止回，這樣就可以防止水錘產生。當泵初始運行時，閥瓣在憑借水底推力打開，閥門開啟，同時彈簧在彈簧力的憑借下快速的關閉了，隨著水流越來越小，幾乎停止時，閥瓣完全閉合止回閥。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

角式控制止回閥參數表

產品品牌：	始高閥門	產品名稱：	角式控制止回閥
產品型號：	TDV3L	閥體材質：	球墨鑄鐵DI,CI
連接方式：	法蘭式	公稱通徑：	DN50~DN300
驅動方式：	手動	適用介質：	水；油；非腐蝕性液體
適用溫度：	-20℃~120℃	公稱壓力：	1.0Mpa-1.6Mpa
閥體形式：	90°,180°,角式,直通	法蘭標準：	ANSI B16.1,ANSI B16.42,EN1092-2,GB/T17241.6
V型填料：	三元乙丙橡膠EPDM	閥板材質：	鑄鐵+橡膠/CI+EPDM；碳鋼WCB；不銹鋼304/316/316L
閥桿材質：	不銹鋼SS401	彈簧材質：	不銹鋼SS304
密封圈：	三元乙丙橡膠EPDM；丁腈橡膠NBR	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

角式控制止回閥簡介

角式控制止回閥可以在同一閥體上實現更多功能。首先，它可以作為消聲止回閥使用，還可以作為開關閥使用，除此之外，它還可以實現平衡閥的功能，閥門還預留了兩個供測試所用接口。該閥門采用特殊的V型閥座使得閥門擁有良好的可調節性能。由于設計上的特點，該閥門不需要特殊的工具就可以在管線維護而無需從管線拆除閥門。多功能閥綜合了蝶閥，平衡閥，消聲止回閥以及測量閥等多種功能于一體。使用多功能閥可以縮短安裝時間，縮小安裝空間，節省安裝成本，包括硬件成本，人工成本等。

角式控制止回閥結構圖

角式控制止回閥的結構特點

1、角式控制止回閥安裝在泵的輸出端，可以替代泵輸出端的止回閥、平衡閥以及關斷閥。
2、有防止介質倒流以及水錘的功能。
3、在閥桿上設計有位置指示器，能夠準確的指示閥瓣的位置。
4、所有的螺紋配合均采用不同的材質以避免互相咬死。
5、可以水平或豎直安裝，安裝前注意閥體上介質流向箭頭，以免裝反。
6、外觀大方美觀，安裝和操作簡單方便。

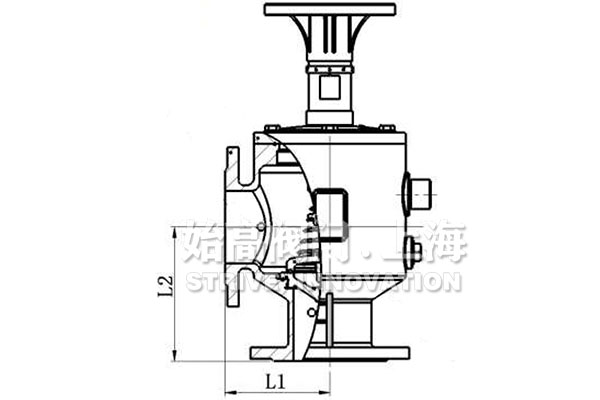

角式控制止回閥的主要外形和連接尺寸

角式控制止回閥外形尺寸

NPS	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
DN	50	65	80	100	125	150	200	250	300
L1	105	115	130	145	180	209	240	280	283
L2	120	125	135	185	230	220	280	325	328

結語

角式控制閥融截止、節流、止回三種閥門之功能，可代替泵出口截止、節流、止回閥三臺閥門，實現一閥多用�？勺鰹楣艿雷詣�(dòng)平衡分配閥使用，只要調好流量不動，以后停泵或開機都不需要再調，始終保持調好的流量。停泵后閥瓣自動快速止回，關閉平穩無水錘。
