鑄鐵升降式止回閥

產品信息
產品型號：H41T	021-31261651
產品口徑：DN15-DN300	www.zqwxa.cn
產品壓力：1.6MPa	961134865@qq.com
產品材質：鑄鐵	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、鑄鐵升降式止回閥概述

H41T鑄鐵升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端下側流入，從出口端上側流出。當進口壓力大于閥瓣重量及其流動阻力之和，閥門被開啟。反之，介質倒流時閥門則關閉。止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門，屬于自動閥類。又稱逆止閥、單向閥。

二、鑄鐵升降式止回閥參數表

公稱通徑：DN15-DN300	公稱壓力：1.6MPa
適用介質：水	適用溫度：0℃-80℃
閥體材質：鑄鐵	設計及制造標準：GB/T12232-2005
法蘭連接尺寸標準：GB/T17241.6-1998	結構長度標準：GB/T12221-2005

三、鑄鐵升降式止回閥尺寸表

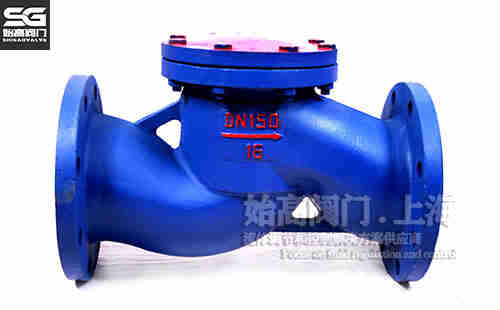

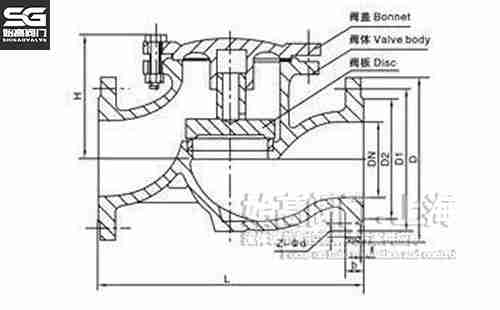

鑄鐵升降式止回閥實物圖鑄鐵升降式止回閥尺寸圖

DN	L	D	D1	D2	H
15	130	95	65	45	60
20	150	105	75	55	60
25	160	115	85	65	65
32	180	135	100	78	84
40	200	145	110	85	90
50	230	160	125	100	115
65	290	180	145	120	145
80	310	195	160	135	150
100	350	215	180	155	170
125	400	245	210	185	201
150	480	280	240	210	238
200	600	335	295	265	245
250	650	405	335	320	270
300	750	460	410	375	310

四、應用

鑄鐵升降式止回閥是閥瓣沿著閥體垂直中心線滑動的止回閥，只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣，因此它的流體阻力系數較大。閥瓣上部和閥蓋下部加工有導向套筒，閥瓣導向筒可在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥其介質進出口通道方向相同，其流動阻力較直通式小。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鑄鐵升降式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
