升降式電站止回閥

產品信息
產品型號：H61Y	021-31261651
產品口徑：DN10-DN200	www.zqwxa.cn
產品壓力：1500LB-2500LB	961134865@qq.com
產品材質：碳鋼、不銹鋼、鉻鉬釩鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、升降式電站止回閥概述

H61Y高溫高壓升降式電站止回閥依靠介質本身的流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥，單向閥、逆流閥和背壓閥。止回閥屬于一種自動閥門，其主要是防止介質倒流、防止泵及驅動電機反轉，以及容器介質的泄放。閥瓣作升降式運動，連通管使閥瓣的上腔與閥門出口連通，在閥瓣升起與回落時，減少了沖擊和振動，并使閥瓣達到全行程。

二、升降式電站止回閥的特點

1、產品設計制造按E101和JB/T3595標準的規定，結構合理，性能優良，造型美觀。
2、閥門中腔采用壓力自緊式密封結構，介質壓力越高，密封性能越好。
3、支管兩端為焊接結構，適應不同的接管要求。
4、閥瓣、閥座密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5、高溫耐壓部件采用優質耐熱合金鋼制造，安全可靠，性能穩定，使用壽命長。

三、升降式電站止回閥參數表

公稱通徑：DN10-DN200	公稱壓力：1500LB-2500LB
適用介質：水、蒸汽	適用溫度：-20℃-550℃
閥體材質：碳鋼、不銹鋼、鉻鉬釩鋼	連接方式：對焊連接

四、升降式電站止回閥尺寸表

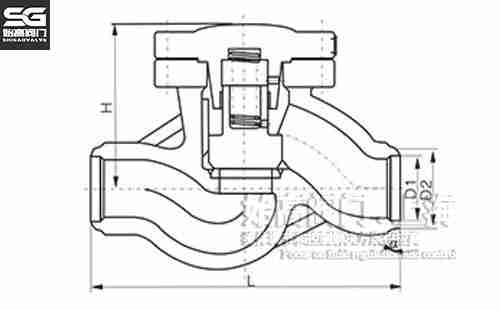

升降式電站止回閥尺寸升降式電站止回閥尺寸圖

DN	D1	D2	L	H
10	12	23	120	-
20	27	45	135 170	105
25	28	46	135 200 170	125
32	30	50	180 200	124
40	38	60	230	250
50	61	80	350 320	300
65	69	90	260 370	350
80	84	118	340 400 430	380
100	113	138	410 455 560	330
150	150	190	750	390
175	186	239	900	428
200	201	260	950	518

五、相關應用

升降式電站止回閥屬于一種自動閥門，其主要是防止介質倒流、防止泵及驅動電機反轉，以及容器介質的泄放。閥瓣作升降式運動，連通管使閥瓣的上腔與閥門出口連通，在閥瓣升起與回落時，減少了沖擊和振動，并使閥瓣達到全行程。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的升降式電站止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
