Z0W2氮封裝置控制閥

產品信息
產品型號：Z0W2	021-31261651
產品口徑：DN20-DN100	www.zqwxa.cn
產品壓力：1.6MPa-6.4MPa	961134865@qq.com
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、氮封裝置控制閥概述

Z0W2氮封裝置控制閥為雙膜片微壓控制閥，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。主要用于保持容器頂部保護氣體(一般為氮?dú)?的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。

二、氮封裝置控制閥參數表

公稱通徑：DN20-DN100	公稱壓力：1.6MPa-6.4MPa
適用介質：氮?dú)?/span>	適用溫度：≤80℃
閥體材質：鑄鋼、不銹鋼	閥芯形式：?jiǎn)巫?P)、雙座(N)、套筒(M)
流量特性：快開	設定偏差值：±5％

三、性能

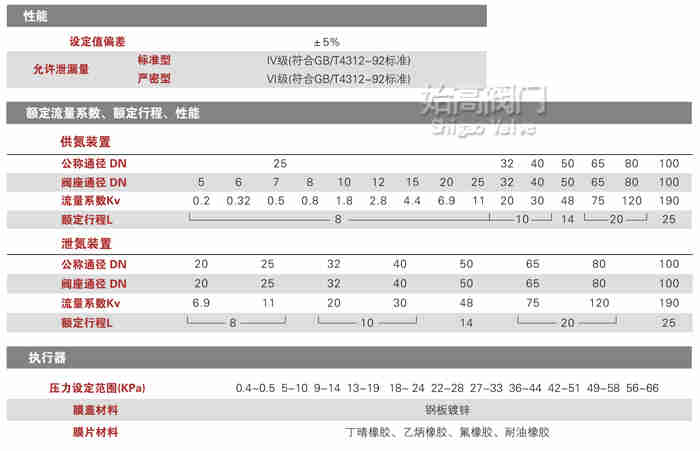

氮封裝置控制閥性能圖

四、氮封裝置控制閥性能

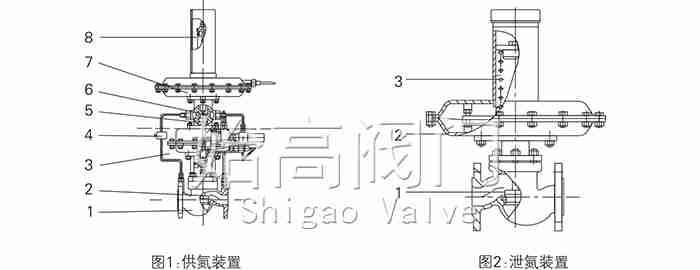

氮封裝置控制閥零部件

序號	名稱	序號	名稱	序號	名稱	序號	名稱
1	主閥	2	主閥閥芯	3	主閥執行機構	1	主閥
4	減壓閥	5	節流閥	6	指揮器閥芯	2	檢測機構
7	檢測機構	8	預設彈簧	-	-	3	彈簧

五、工作原理

供氮裝置(見圖一)，將設在罐頂?shù)娜狐c(diǎn)的介質經導壓管引入檢測機構(7)，介質在檢測元件上產生一個作用力于預設彈簧(8)預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)打開，使閥前氣體經減壓閥(4)，節流閥(5)，進入主閥執行器機構(3)上、下膜室，打開主閥閥芯(2)，向罐內充注氮?dú)�；�?dāng)罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。

泄氮裝置(見圖2)，該裝置采用內反饋結結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力預設彈簧(3)預緊力相平衡。當罐內壓力升高至于泄氮裝置壓力設定點，平衡被破壞，是閥芯(1)上移，打開閥門，向外界泄放氮?dú)�，�?dāng)罐內壓力將至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氮封裝置控制閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
