ZOS1自力式閥后壓力控制閥
產品信息 | |
產品型號:Z0S1 | ![]() |
產品口徑:DN15-DN250 | ![]() |
產品壓力:1.6MPa-4.0MPa | ![]() |
產品材質:鑄鋼、不銹鋼 | ![]() |
. 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
. 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
. 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
一、自力式閥后壓力控制閥概述
ZOS1自力式閥后壓力控制閥(閥后壓力控制),由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽,在系統管道中的閥后壓力控制,當閥后壓力升高時,控制閥關閉。
二、自力式閥后壓力控制閥參數表
公稱通徑:DN15-DN250 | 公稱壓力:1.6MPa、4.0MPa |
設定值偏差:±8% | 閥體材質:鑄鐵(HT200)、鑄鋼(ZG230-450)、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) |
閥芯材質:不銹鋼(硬密封)、不銹鋼鑲嵌橡膠圈(軟密封) | 壓力平衡:不銹鋼波紋管(DN15-DN125)、平衡膜片(DN150-DN250) |
三、執行器參數
有效面積(cm2) | 32(DN15-DN100) | 80 | 250 | 630 |
壓力設定范圍(MPa) | 0.8-1.6 | 0.1-0.6 | 0.015-0.15 | 0.005-0.035 |
0.3-1.2 | 0.05-0.3 | 0.01-0.07 | ||
保證壓力閥正常工作的MIN壓差△P | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
允許上下膜室之間MAX壓差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
材料 | 膜蓋:鋼板鍍鋅、膜片:EPDM或FKM夾纖維 | |||
控制管線、接頭 | 銅管或鋼管φ10×1(mm)、卡套式接頭:R1/4" |

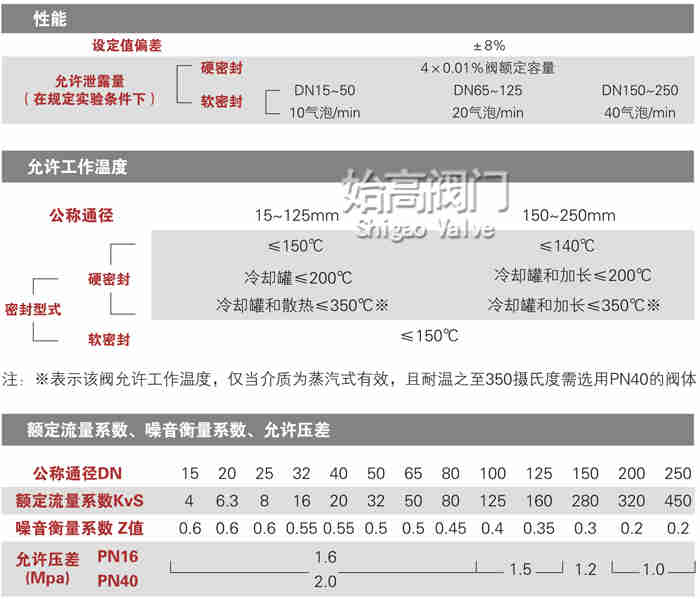

四、性能

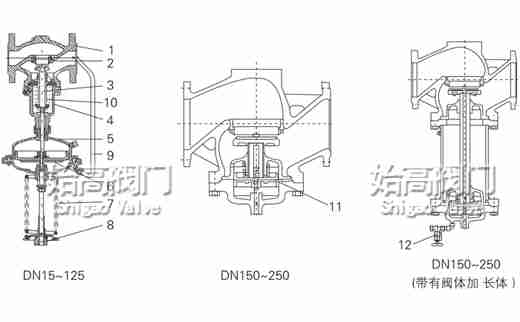

五、自力式閥后壓力控制閥零部件材質

1 | 閥體 | 2 | 閥座 | 3 | 閥軸 | 4 | 閥蓋 | 5 | 膜蓋 | 6 | 膜片 |
7 | 彈簧 | 8 | 調節螺母 | 9 | 導壓管 | 10 | 波紋管 | 11 | 平衡膜片 | 12 | 充注閥 |
六、工作原理
工藝介質的閥前壓力P1經過閥芯、閥座的節流后,變?yōu)殚y后壓力P2。P2經過控制管線輸入到執行器的下膜室內作用在頂盤上,產生的作用力于彈簧的反作用力相平衡,決定閥芯、閥座的相對位置,控制閥后壓力。當閥后壓力P2增加時,P2作用在頂盤上的作用力也隨之增加。此時,頂盤的作用力大于彈簧的反作用力,使閥芯閥關向閥座的位置,知道頂盤的作用力與彈簧反作用力相平衡為止。這時,閥芯與閥座之間的流通面積減少,流阻變大,從而使P2降為設定值。同理,當閥后壓力P2降低時,作用方向與上述相反,這就是閥后壓力調節時的工作原理。當需要改變閥后壓力P2的設定值,可調整調節螺母。
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自力式閥后壓力控制閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
