Z0S13自力式(閥前)壓力控制閥指揮器操作型

產品信息
產品型號：Z0S13	021-31261651
產品口徑：DN15-DN250	www.zqwxa.cn
產品壓力：1.6MPa	961134865@qq.com
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、自力式(閥前)壓力控制閥概述

Z0S13自力式(閥前)壓力控制閥指揮器操作型，由控制閥門、執行器和一個設定的壓力的指揮器組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥前壓力控制，當閥前壓力升高時，控制閥開啟。

二、自力式(閥前)壓力控制閥參數表

公稱通徑：DN15-DN250	公稱壓力：1.6MPa、4.0MPa
法蘭標準：ANSI、JIS、DIN、GB、JB	閥體材質：鑄鐵(HT200)、鑄鋼(ZG230-450)、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
閥芯材質：不銹鋼(硬密封)、不銹鋼鑲嵌橡膠圈(軟密封)	壓力平衡：不銹鋼波紋管(DN15-DN125)、平衡膜片(DN150-DN250)

三、執行器參數

有效面積(cm2)	250
壓力設定范圍(MPa)	0.01-0.12、0.08-0.25、0.2-0.5、0.45-1、0.6-2.0
保證壓力閥正常工作的MIN壓差△P	DN15-DN125為0.08、DN125-250為0.1
允許上下膜室之間MAX壓差(MPa)	0.4
材料	膜蓋：鋼板鍍鋅、膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管φ10×1(mm)、卡套式接頭：R1/4"

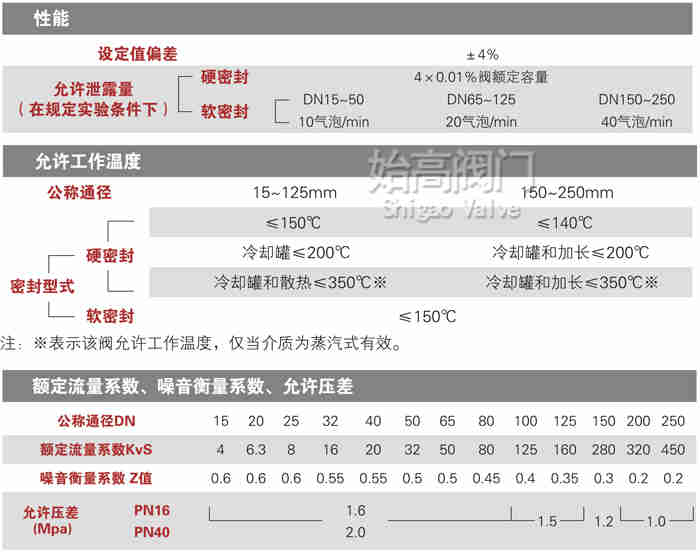

四、性能

自力式(閥前)壓力控制閥指揮器性能圖

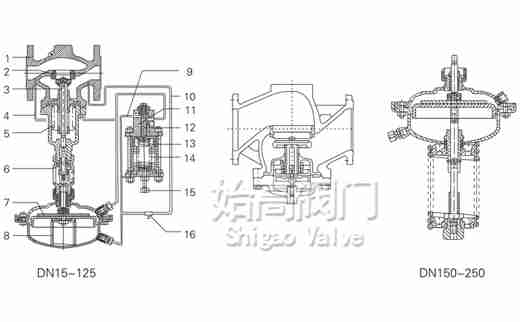

五、零件材質

1	閥體	5	閥座	3	閥桿	4	閥前壓力P1導壓管
5	平衡波紋管	6	行程顯示件	7	膜片	8	彈簧
9	操作壓力Ps導壓管	10	閥后壓力P2導壓管	11	指揮器	12	指揮閥芯
13	彈簧	14	波紋管	15	調節螺釘	16	可調針閥

六、工作原理

工藝介質沿箭頭所指方向流經控制閥，借助于導壓管(4)將閥前壓力P1傳輸?shù)街笓]器，依賴于設定的調節閥螺釘(15)的調整，指揮器內產生一個相應的操作壓力Ps，閥前作用調壓閥，操作壓力Ps作用于執行機構下膜室，設定壓力(閥前壓)P1作用上膜室，閥前壓力與指揮器反饋信號相連。當設定上升時，指揮器內彈簧(13)在P1作用下壓縮，指揮器閥芯(12)向關閉方向(向下)移動，PS值下降，這樣，執行機構下膜室內P2減少，上膜增大，導致調節機構閥芯向開啟方向移動，從而降低P1，直至恢復為原設定值。當P1下降時，作用方向與上述相反。當現場設定閥后(或閥前)壓力時，可通過調節螺釘(15)于針閥(16)來設定壓力。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自力式(閥前)壓力控制閥指揮器操作型性能參數、結構尺寸參數、價格等詳情，請聯系我們。
