ZRHP電動單座調節閥

產品信息
產品型號：ZRHP	021-31261651
產品口徑：DN20-DN200	www.zqwxa.cn
產品壓力：1.6MPa-10.0MPa	961134865@qq.com
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動單座調節閥概述

ZRHP電動單座調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。

二、電動單座調節閥參數表

公稱通徑：DN20-DN200	公稱壓力：1.6MPa-10.0MPa、150LB-600LB
適用介質：水、氣、油等	適用溫度：標準型(-5℃-230℃)、散熱片型(-45℃-≥230℃)、低溫加長型(-196℃--45℃)
連接方式：法蘭(FF、RF、MF、RTJ)、焊接(SW、BW)	填料材質：V型聚四氟乙烯填料、柔性石墨填料等
流量特性：直線、等百分比、快開	可調范圍：50:1

三、執行器參數

名稱	全電子式電動執行機構(機內控制盒智能一體化型)
用途	調節
供電電壓	電源：AC 200V±10％ 50Hz、AC 380V±10％ 50Hz
接頭	普通型：電纜引入口 2-PF(G1/2") 隔爆型：可安裝保護套PF(G3/4")
正作用	輸入信號增加推桿向下移動，閥門關閉
反作用	輸入信號增加推桿上移動，閥門開啟
輸入信號	輸入/輸出4-20mA DC
滯后	≤0.8％FS
直線性	≤±1％FS
環境溫度	標準型：-10℃-60℃、有空間加熱器：-35℃-60℃、隔爆型：-10℃-40℃
基本誤差	±1
回差	≤1
死區	≤1
始終點偏差	±2.5
額定行程偏差	≤2.5

四、電動單座調節閥尺寸表

電動單座調節閥尺寸圖

口徑	DN20 3/4"	DN25 1"	DN32 1-1/4"	DN40 1-1/2"	DN50 2"	DN65 2-1/2"	DN80 3"	DN100 4"	DN125 5"	DN150 6"	DN200 8"
L	181	184	200	222	254	276	298	352	420	451	600
A	225	225	255	255	255	255	255	255	310	310	310
H1	128	137	148	152	159	318	230	238	264	331	346
H2	373	373	495	495	495	535	535	535	725	725	725
H3	65	70	70	85	90	102.5	107.5	125	125	172.5	180
H4	87	87	90	90	90	90	90	90	90	90	90
H5	208	208	224	228	228	334	334	342	408	453	482
H6	338	338	402	402	405	627	628	635	698	702	728

五、選型

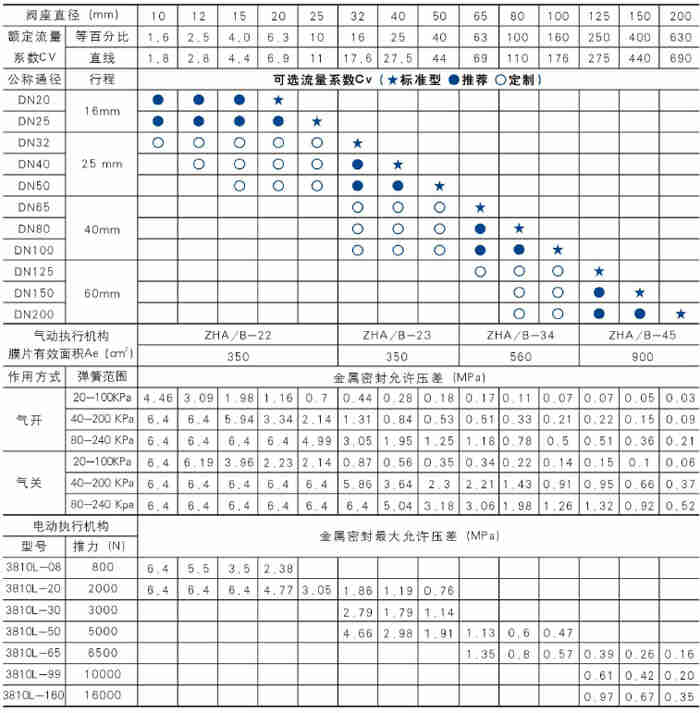

電動單座調節閥選型表

六、應用

電動單座調節閥是一種壓力平衡式的調節閥。接受調節儀表來的直流電信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
