GM手動高真空隔膜閥

產品信息
產品型號：GM	021-31261651
產品口徑：DN10-DN50	www.zqwxa.cn
產品壓力：105~1.3×10-4	961134865@qq.com
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、手動高真空隔膜閥概述

GM手動高真空隔膜閥是利用閥桿帶動橡膠密封片螺桿傳動上下運動，氣動介質接通真空系統。具有關閉力矩小，壽命長等特點。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接分焊接式Ⅰ型連接(兩端焊接)，焊接式Ⅱ型連接(一端焊接，另一端插入)。閥門適用的工作介質為空氣及非腐蝕性氣體。

二、手動高真空隔膜閥參數

公稱通徑：DN10-DN50
適用范圍(Pa)：10⁵~1.3×10^-4
閥門漏率(Pa.L/S)：≤1.3×10^-4
適用溫度：-25℃~80℃(丁腈橡膠)、-30℃~150℃(氟橡膠)
閥體材質：不銹鋼
安裝位置：任意

三、手動高真空隔膜閥尺寸表

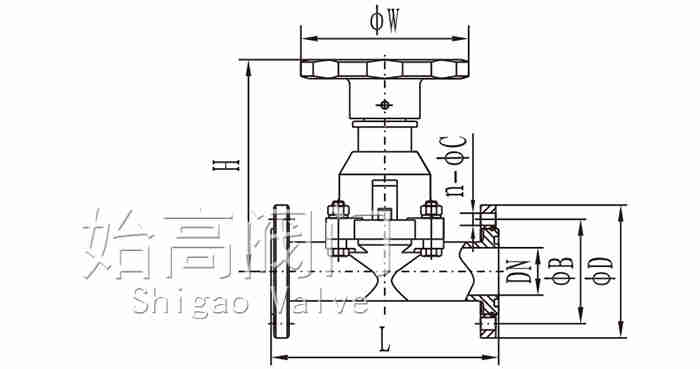

法蘭高真空隔膜閥尺寸圖

活套法蘭連接及外形尺寸(法蘭標準:GB/T6070、DN10：JB919)：

單位：mm

型號	通徑	φD	φB	φW	H	L	n-φc
GM-10	10	46	36	55	75	75	4-6
GM-25	25	70	55	90	115	120	4-7
GM-40	40	100	80	100	132	150	4-9
GM-50	50	110	90	100	157	180	4-9

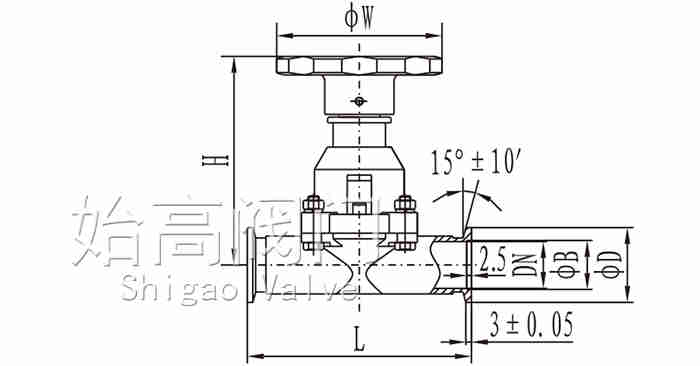

快裝手動高真空隔膜閥尺寸圖

快卸法蘭連接及外形尺寸(法蘭標準:GB4982)：

單位：mm

型號	通徑	φD	φB	φW	H	L
GM-10KF	10	30	12.2	55	75	75
GM-25KF	25	40	26.2	90	115	100
GM-40KF	40	55	41.2	100	132	150
GM-50KF	50	75	52.2	100	157	180

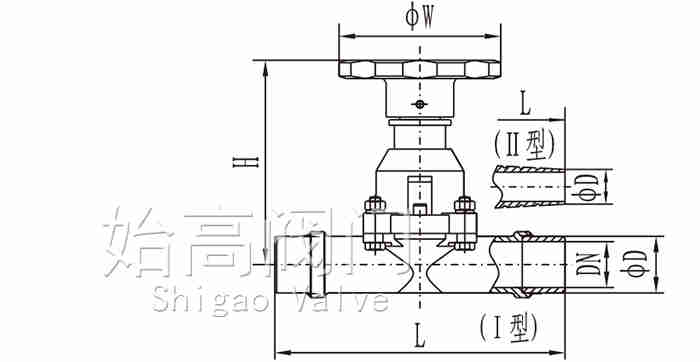

焊接手動高真空隔膜閥尺寸圖

焊接式連接及外形尺寸：

單位：mm

型號	通徑	φD	φW	H	L
GM-10-H(Ⅰ)	10	19	55	75	150
GM-25-H(Ⅰ)	25	32	90	115	200
GM-40-H(Ⅰ)	40	45	100	132	240
GM-50-H(Ⅰ)	50	57	100	157	240
GM-10-H(Ⅱ)	10	9	55	75	150
GM-25-H(Ⅱ)	25	19	90	115	200

四、應用

真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。
