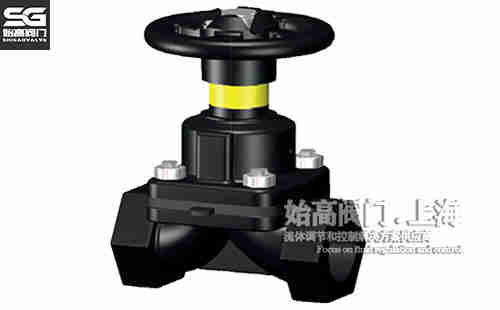

EG11W內螺紋隔膜閥

產品信息
產品型號：EG11W	021-31261651
產品口徑：DN8-DN80	www.zqwxa.cn
產品壓力：1.0MPa	961134865@qq.com
產品材質：鑄鐵、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、內螺紋隔膜閥概述

EG11W內螺紋隔膜閥用于控制一般腐蝕性和強腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠和氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。內螺紋(絲扣)隔膜一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

二、內螺紋隔膜閥參數表

公稱通徑：DN8~DN80	公稱壓力：0.6MPa、1.0MPa、1.6MPa
連接方式：內螺紋連接	設計標準：GB/T 12239
結構長度：GB/T 15188.3(N8)	連接標準：BS4504
檢驗試驗：BS6755	適用溫度：0℃~150℃(按隔膜材料)
閥體：鑄鐵、碳鋼、不銹鋼	閥蓋：鑄鐵、碳鋼、不銹鋼
隔膜：橡膠	閥瓣：鑄鐵、不銹鋼
閥桿：碳鋼、不銹鋼	手輪：鑄鐵

三、內螺紋隔膜閥尺寸表

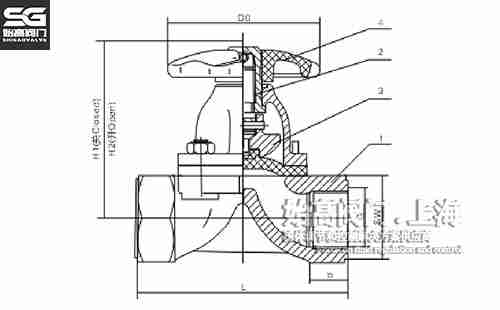

內螺紋隔膜閥尺寸圖內螺紋隔膜閥結構圖

公稱通徑	L	SW	b	H1	H2	D0	KG
8	50	20	-	60	66	45	0.6
10	50	24	-	-	-	45	0.7
15	65	38	8	84	92	50	0.8
20	85	40	12	93	103	50	1.1
25	110	48	18	106	120	66	1.9
32	120	58	18	137	156	96	3.3
40	140	69	18	142	163	96	4.2
50	165	82	20	167	192	96	5.8
65	203	90	30	190	225	165	9.5
80	254	105	32	206	246	230	16.2

四、襯里材料及使用范圍

材料	代號	適用溫度	適用介質
硬橡膠	NR	-10℃~85℃	除強氧化劑（如硝酸、濃硫酸及過氧化氫等和有機溶劑）、50％氟硅酸、鹽酸、30％硫酸、50％氫氟酸、85％磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10％次氰酸鈉、氨水、大部分醇類、有機酸等。
天然膠	NR	≤85℃	凈化水、無機鹽、釋放無機酸等
丁腈膠	NBR	≤85℃	耐油耐磨，其耐酸性能與天然膠相似
聚全氟乙丙烯	FEP、F46	≤150℃	各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種有機溶劑和除熔融堿金屬、元素氟外的其他腐蝕性介質
聚三氟氯乙烯	PCTFE、F3	≤120℃
聚偏氟乙烯	PVDF、F2	≤120℃
增強聚丙烯	RPP	≤100℃	除濃硝酸、及強氧化劑外的大多數有機酸、無機酸、無機溶劑等
聚烯烴	PO	≤100℃	適用于腐蝕性氣體、液體及固液等流通介質的輸送，對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐蝕性，防靜電
鑄鐵、無襯里	-	≤100℃	非腐蝕性介質
不銹鋼、無襯里	-	≤150℃	一般腐蝕性介質

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的EG11W內螺紋隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
