更新時間：2021-12-05 03:20:12 信息來源：襯氟安全閥執行標準
襯氟安全閥（又稱泄壓閥）是根據壓力系統的工作壓力自動啟閉閥，一般安裝于封閉系統的設備或管路上保護系統安全。當設備或管道內壓力超過安全閥設定壓力時，自動開啟泄壓，將系統中的一部分氣體/流體排入大氣/管道外，使系統壓力不超過允許值，保證設備和管道內介質壓力在設定壓力之下，當壓力降低至規定值時，安全閥及時自動關閉從而保證系統不因壓力過高而發生事故。

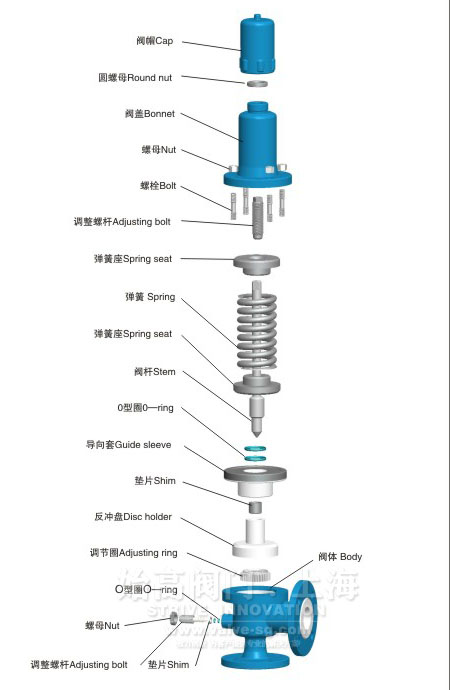

一、基本結構
1、襯氟安全閥為封閉式結構，即排出的介質不外泄，閥體沿著規定的出口排出，用于有腐蝕性的介質中。
2、與介質接觸的閥體內部及內部零件全部襯里，具有結構緊湊、啟閉靈活、耐腐蝕性能強等特點。
二、設計規范
遵循GB/T12241、GB/T12243標準
三、執行標準
| 設計與制造 | GB/T12241、GB/T12243 |
| 結構長度 | JB/T2203/Q/DFL-08-99 |
| 法蘭尺寸 | GB/T9113.1 |
| 檢驗試驗 | GB/T12241、GB/T12243，電火花檢測 |
| 標志 | GB/T12220、GB/T12241 |
| 供貨 | JB/T7928 |
四、安全閥整定壓力分級
| 公稱壓力 | 整定壓力分級 | ||||||||
| 1.6 | 0.06-0.1 | 0.1-0.16 | 0.16-0.25 | 0.25-0.4 | 0.4-0.6 | 0.6-0.8 | 0.8-1.0 | 1.0-1.3 | 1.3-1.6 |
| 25.5 | ＞1.3-1.6 | ＞0.6-2.0 | ＞2.0-2.5 | - | |||||
五、進出口通徑的規定
| 安全閥形式 | 全啟式 |
| 進口通徑 | 同公稱通徑 |
| 出口通徑 | 比公稱通徑增大一級或一級以上 |
六、安全閥結構形式
| 連接形式 | 代號 | 安全閥結構形式 | 代號 | ||
| 法蘭 | 2 | 彈簧式 | 封閉 | 全啟式 | 4 |
