自由浮球式蒸汽疏水閥使用說明
更新時間:2021-12-05 08:01:07 信息來源:自由浮球式蒸汽疏水閥使用說明
1、簡介及應用
自由浮球式蒸汽疏水閥是利用凝結水與蒸汽的密度差,通過凝結水液位變化,使空心浮球表面貼合閥座來開啟或關閉閥門,達到阻氣排水的目的
適用于造紙、印染行業的滾筒烘干機(帶虹吸管結構),廣泛安裝與化工單位中的各種中、低壓換熱設備,壓力范圍為≤4.0MPa,排液流量范圍為≤9t/h。

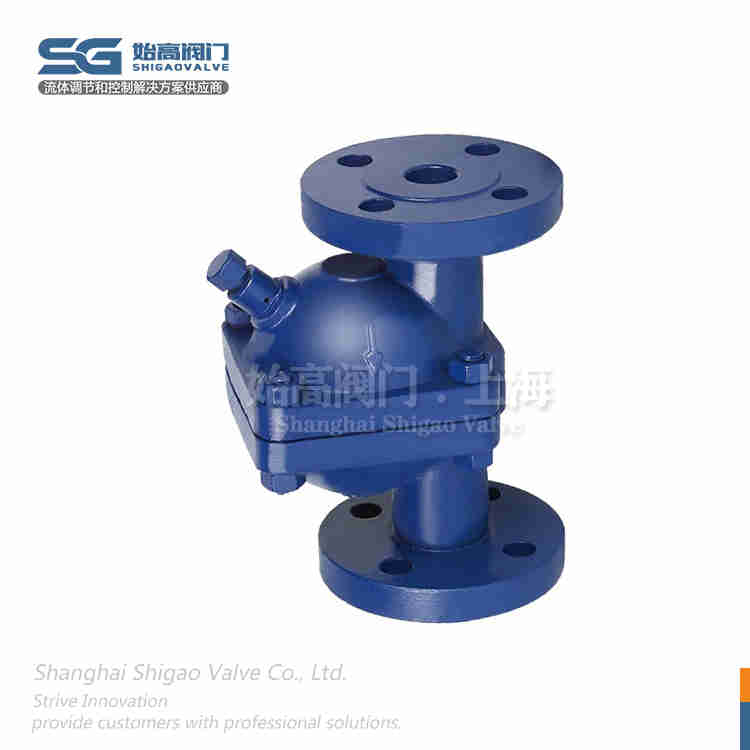

2、直觀圖

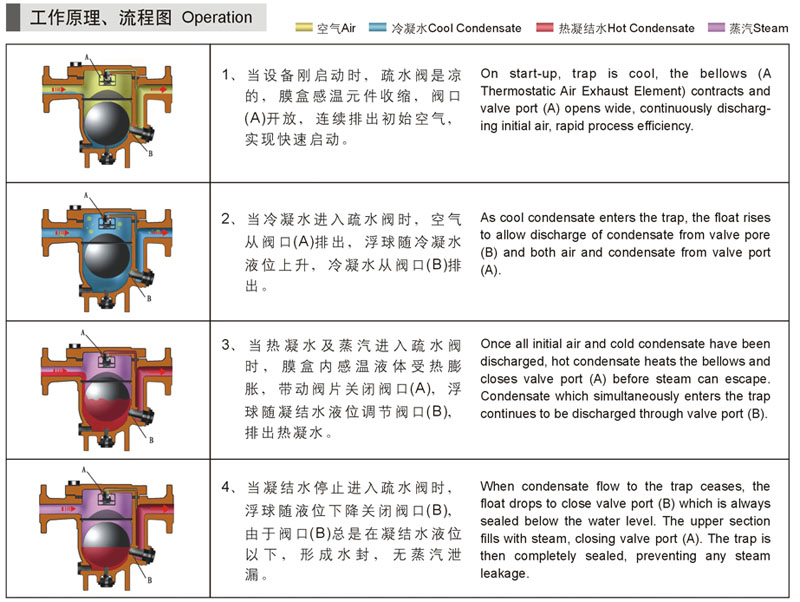

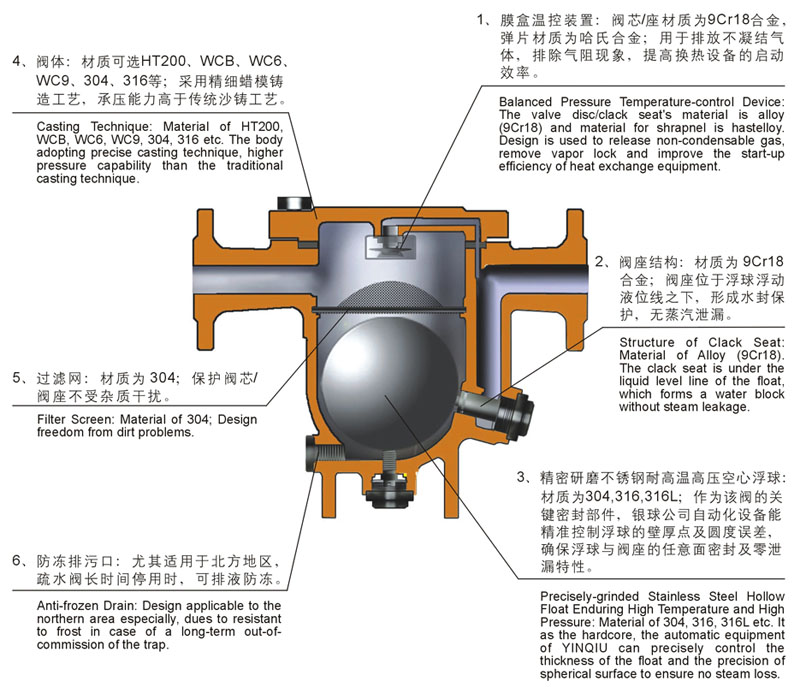

3、工作原理圖

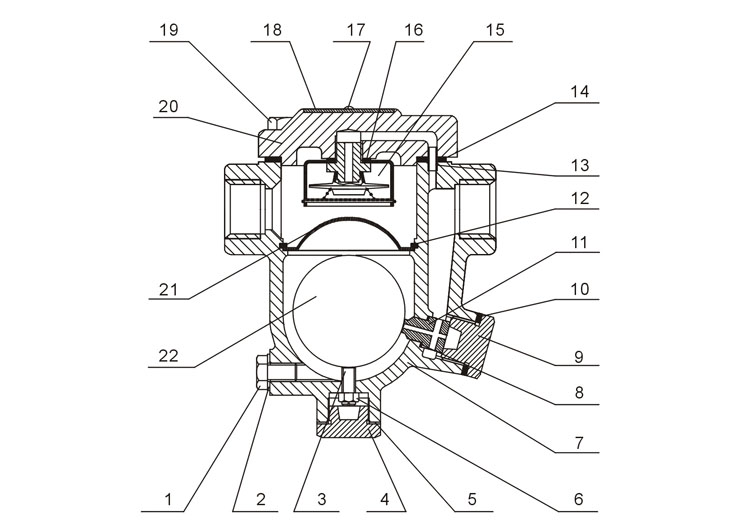

4、零部件圖
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 排污螺塞 | 碳鋼 | 2 | 排污螺塞墊圈 | 紫銅 |
3 | 調整螺釘 | 碳鋼 | 4 | 螺塞 | 碳鋼 |
5 | 螺塞墊圈 | 不銹鋼 | 6 | 調整螺釘墊圈 | 不銹鋼 |
7 | 閥體 | 鑄鋼 | 8 | 閥座墊圈 | 紫銅 |
9 | 閥座螺塞 | 鑄鋼 | 10 | 閥座螺塞墊圈 | 不銹鋼 |
11 | 閥座 | 不銹鋼 | 12 | 卡簧 | 碳鋼 |
13 | 連接管 | 不銹鋼 | 14 | 閥蓋墊圈 | 不銹鋼 |
15 | 排氣組件 | 不銹鋼 | 16 | 排氣組件墊圈 | 紫銅 |
17 | 鉚釘 | 不銹鋼 | 18 | 銘牌 | 不銹鋼 |
19 | 閥蓋螺栓 | 碳鋼 | 20 | 閥蓋 | 鑄鋼 |
21 | 過濾網 | 不銹鋼 |
5、故障診斷及處理方法
癥狀 | 原因 | 是否拆閥 | 診斷 | 處理 |
不排凝結水 |
浮球 浮不起來 |
否 | 工作壓差>閥座設計壓力 | 核對銘牌參數 |
是 | 浮球內是否進水 | 更換浮球 | ||
是 |
是否排氣組件 發生了故障引起氣堵 |
更換排氣組件 | ||
排量偏小 |
浮球浮起, 但流量不足 |
否 | 工作壓差過低 | 核對閥座號流量圖 |
是 | 過濾網雜質堵塞 | 清除 | ||
是 | 進出口管路堵塞 | 清除 | ||
連續排放蒸汽 |
浮球不能 貼緊閥座孔 |
否 | 安裝方式錯誤 | 核對安裝方式圖 |
是 | 閥座孔變形、堵塞 | 清除或更換閥座 | ||
是 |
浮球變形、表面 太臟形成一層腹膜 |
更換浮球 | ||
是 | 閥腔底部堆積雜質 | 清除 | ||
泄漏蒸汽 |
主閥瓣以外的 其他部位泄漏 |
否 | 安裝方向是否正確 | 水平安裝 |
是 | 排氣組件有雜質 | 清除 | ||
是 | 閥體有砂眼 | 更換閥體 | ||
是 | 墊片泄漏 | 更換墊片或緊固 | ||
浮球破損 | 由水錘造成 | 是 |
工作壓力波動 管道工藝存在問題 |
檢查操作工況 檢查配管情況 |
相關閥門:
![]() 自由浮球式疏水閥 |

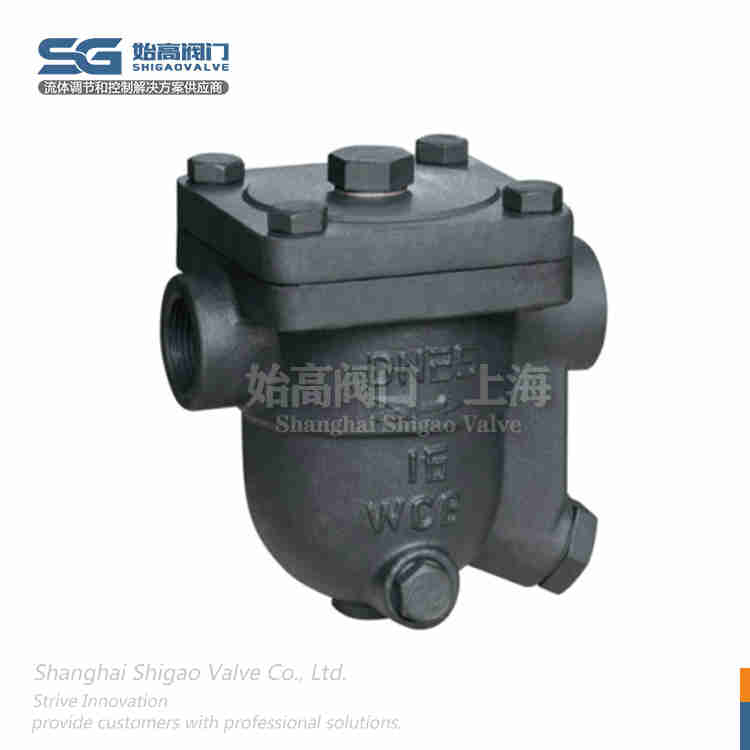

![]() CS11螺紋自由浮球式疏水閥 |

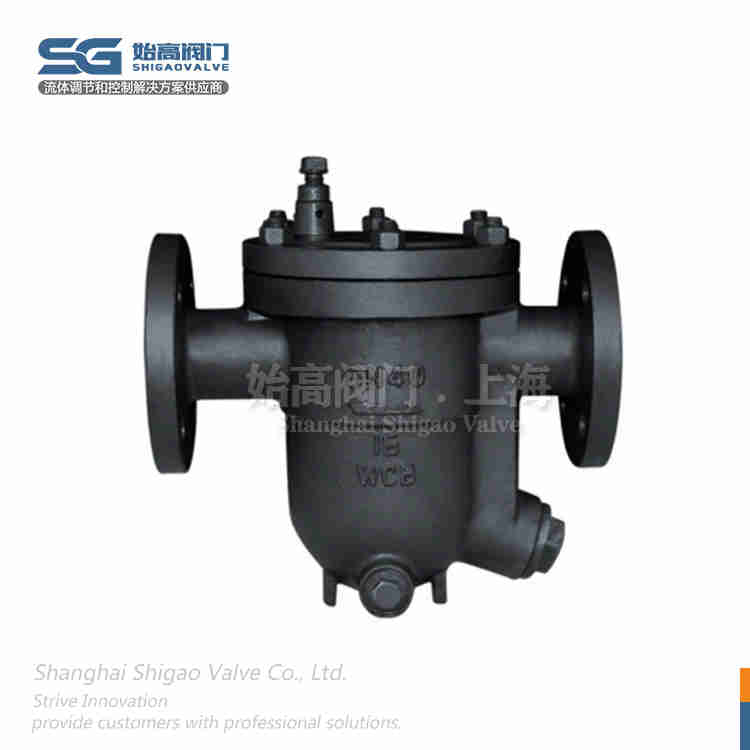

![]() CS41法蘭自由浮球式疏水閥 |

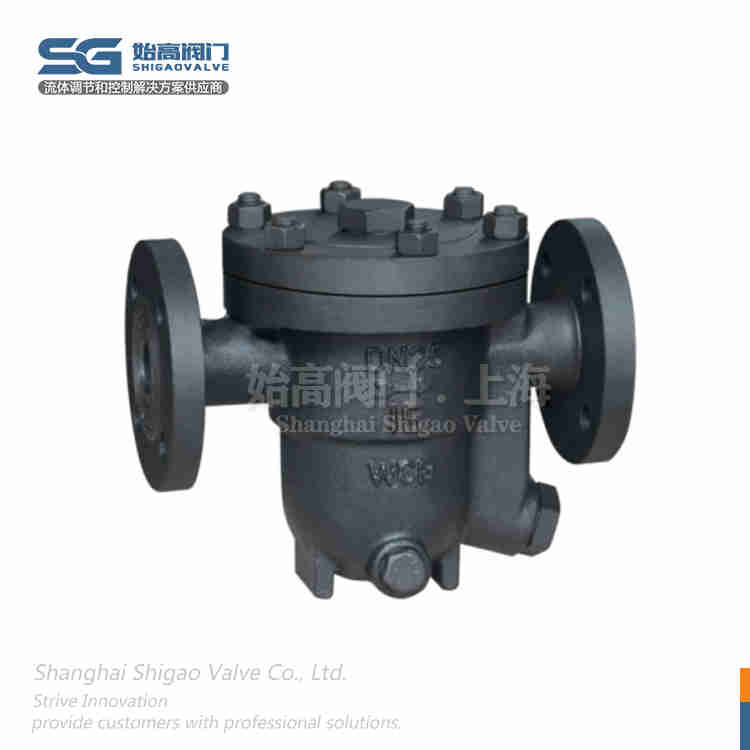

![]() CS41H-3NL自由浮球式疏水閥 |
