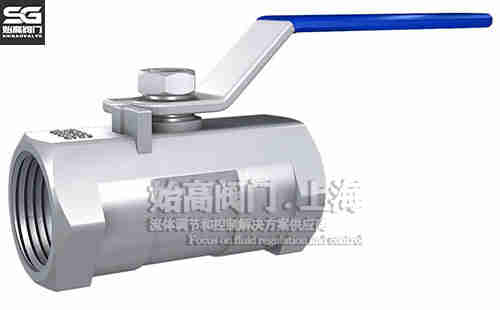

Q11F不銹鋼一片式球閥

產品信息
產品型號：Q11F	021-31261651
產品口徑：DN6-DN50	www.zqwxa.cn
產品壓力：1.6MPa-6.4MPa	961134865@qq.com
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、不銹鋼一片式球閥概述

Q11F不銹鋼一片式球閥的工作原理是靠旋塞球體來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成大口徑，密封可靠，結構簡單，維修方便。密封面與球面常在閉合狀態，不易被介質腐蝕，在各行業得到廣泛的應用。

二、不銹鋼一片式球閥參數表

公稱通徑：DN6-DN80	公稱壓力：1.6MPa-6.4MPa	適用溫度：-20℃～180℃
適用介質：水、油、氣	操作方式：手動	設計標準：ASME B16.34
壁厚標準：ASME B16.34	螺紋標準：ASME B1.20.1、BS21、DIN 2999/259、ISO 228/1、JIS B 0203、ISO 7/1	檢測標準：MSS SP-110、EN 12266

三、不銹鋼一片式球閥尺寸表

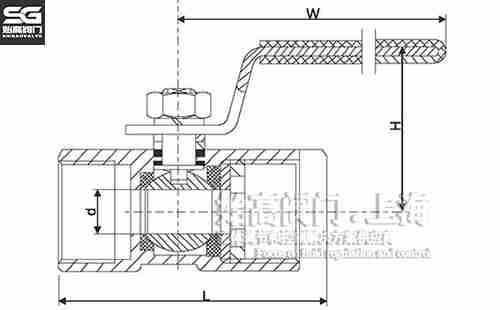

不銹鋼一片式球閥尺寸 1000WOG一片式球閥

DN	ΦD	L	H	W	HEX.B
6	5	39	31	70	17
10	7	44	36	80	21
15	9	59	42	95	25
20	12.5	60	45	95	32
25	15	72	54	110	38
32	20	77	59	110	48
40	25	84	63.5	150	53
50	32	100	70	150	66
65	38	120	95	200	82
80	48	142	103	200	96

四、零件材質表

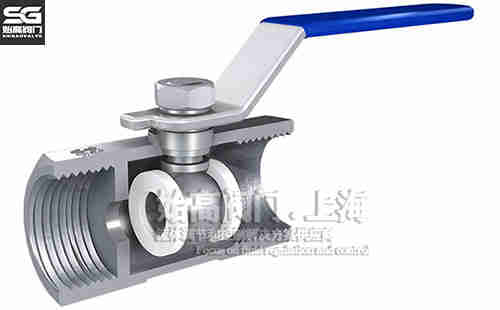

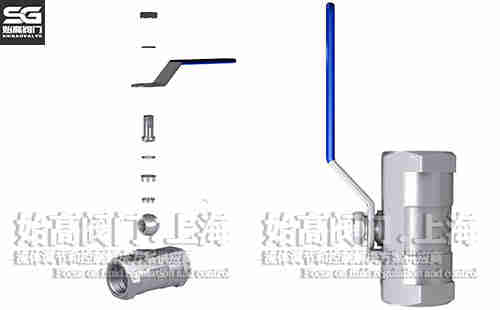

不銹鋼一片式內螺紋球閥零部件不銹鋼一片式球閥結構

名稱	材料
閥體	CF8M	CF8
閥桿	SUS316	SUS304
彈簧墊圈	SUS304
止推墊片	PTFE
填料壓蓋	PTFE
填料壓套	PTFE
球體	CF8M	CF8
閥座	PTFE
端塞	CF8M	CF8
手柄套	塑料Plastic
鎖片	SUS301
手柄	SUS304
螺母	SUS304

五、不銹鋼一片式球閥的特點

1、一片式球閥在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到較高位置，球體旋轉到全開位置。
5、關閉時，順時針旋轉手柄，閥桿開始下降并使球體離開閥座開始旋轉。
6、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
7、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
8、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q11F不銹鋼一片式球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
