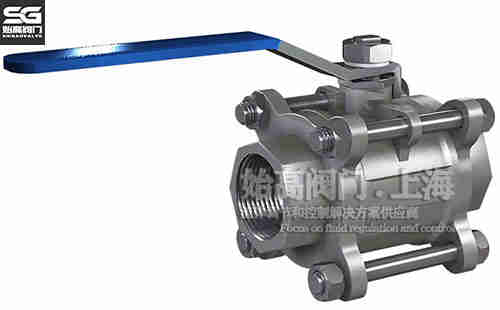

Q11F不銹鋼三片式球閥

產品信息
產品型號：Q11F	021-31261651
產品口徑：DN15-DN100	www.zqwxa.cn
產品壓力：1.6MPa-6.4MPa	961134865@qq.com
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、不銹鋼三片式球閥概述

Q11F不銹鋼三片式球閥是一款比較新型的球閥，它有著自身結構所有的一些特別的地方，如開關無摩擦，密封不易磨損，啟閉力矩小。其工作原理是靠旋轉閥桿來使閥門暢通或閉塞。

二、不銹鋼三片式球閥參數表

公稱通徑：DN15-DN100	公稱壓力：1.6MPa-6.4MPa	適用溫度：-20℃～180℃
適用介質：水、油、氣	操作方式：手動	設計標準：ASME B16.34
壁厚標準：ASME B16.34	螺紋標準：ASME B1.20.1、BS21、DIN 2999/259、ISO 228/1、JIS B 0203、ISO 7/1	檢測標準：MSS SP-110、EN 12266

三、不銹鋼三片式球閥尺寸表

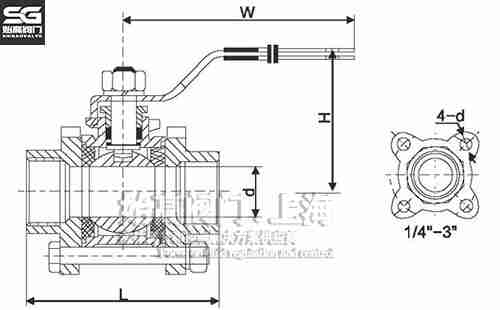

不銹鋼三片式球閥尺寸 Q11F不銹鋼三片式球閥

DN	L	ΦD	H	W	L1	ΦS1	LB	ΦB1	ΦB2	HEX.B
15	70	15	64	120	10	21.8	71	15	22	26
20	80	20	67	120	13	27.3	80	20	26.5	32
25	86	25	73	120	13	34	88	25	34	38
32	100	32	83.5	150	16	42.8	100	32	42	48.5
40	108	38	98	170	16	48.9	110	38	47.5	54
50	136	49	107	170	16	48.9	110	38	47.5	54
65	165	65	129	250	17	74	173	65	75	83
80	192	78	136	250	17	90	198	80	92	96
100	242	98	167	300	20	115.4	245	98	110	123

四、不銹鋼三片式球閥的特點

1、流體阻力小、其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也廣泛使用。
4、操作方便，開閉迅速。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

五、零件材質表

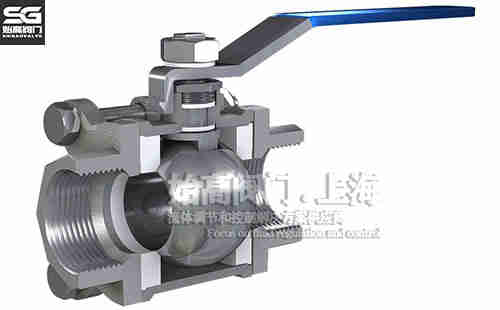

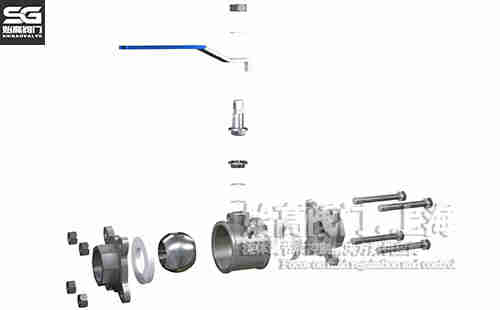

三片式球閥零部件不銹鋼絲扣三片式球閥結構

名稱	材料
閥體	CF8M	CF8
螺母	SUS304
閥蓋	CF8M	CF8
球體	CF8M	CF8
閥座	PTFE	RPTFE
止推墊片	PTFE
密封圈	PTFE
彈簧墊圈	SUS304
填料	PTFE
填料壓蓋	SUS304
彈簧墊圈	SUS304
閥桿	SUS316	SUS304
鎖片	SUS301
手柄	SUS304
手柄套	塑料Plastic
雙頭螺栓	SUS304

六、應用

三片式球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用，發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
