低溫降壓調壓閥

內容摘要

DY22F-25P低溫降壓調壓閥是當儲槽內介質壓力低于設定值時，閥門處于關閉狀態；當介質壓力高于設定值時，由于介質壓力對膜片作用力大于彈簧力，膜片向上運動，帶動閥頂升高，閥門開啟，介質流向出口降低儲槽壓力，知道儲槽內壓力低于設定值，閥門關閉。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

低溫降壓調壓閥參數表

產品品牌：	始高閥門	產品名稱：	低溫降壓調壓閥
產品型號：	DY22F-25P	閥體材質：	不銹鋼
膜片材質：	0Cr18Ni9	公稱壓力：	2.5MPa
公稱通徑：	DN10~DN50	驅動方式：	自動
適用介質：	LNG、LO2、LN2、LAr、CO2等氣、液體	適用溫度：	-196℃～+80℃
彈簧材質：	60Si2MnA	密封材質：	PTFE、PCTFE
注意：	氧氣忌油	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

低溫降壓調壓閥簡介

低溫降壓調壓閥的工作原理

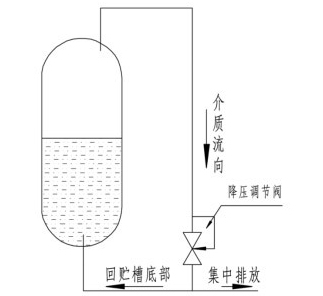

當貯槽內介質壓力低于設定值時，閥門處于關閉狀態；當介質壓力高于設定值時，由于介質壓力對膜片作用力大于彈簧力，膜片向上運動，帶動閥頂升高，閥門開啟，介質流向出口降低貯槽壓力，知道直到貯槽內介質壓力低于設定值，閥門關閉。如右圖

低溫降壓調壓閥的調節壓力范圍

產品代號	公稱壓力MPa	閥前調壓范圍MPa	開啟壓力MPa	關閉壓力MPa
S287DE10~50	2.5	0.2-0.8	0.22-0.88	0.18-0.72
S288DE10~50	2.5	0.8-1.6	0.88-1.76	0.72-1.44

低溫降壓調壓閥的外形和連接尺寸

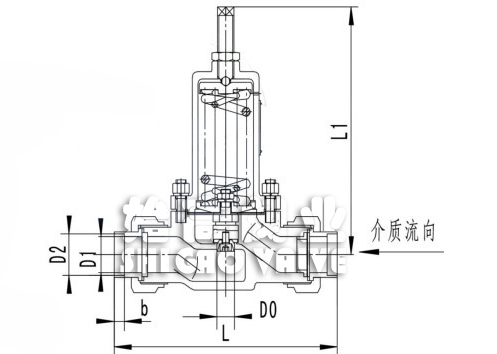

低溫降壓調壓閥尺寸圖

產品代號	L1	L	D1	D2	D0
S287-288DE10	166	157	10	14.5	10
S287-288DE15	197	195	15	18.5	12
S287-288DE20	245	250	20	25.5	14
S287-288DE25	249	250	25	32.5	14
S287-288DE32	314	300	32	38.5	18
S287-288DE40	321	300	40	45.5	20
S287-288DE50	341	325	50	57.7	25

結語

低溫降壓調節閥當壓力大于設定值時，通過壓力本身打開減壓閥通道控制閥，實現減壓。壓力通過減壓小于設定值時，減壓閥通道控制閥關閉。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的低溫降壓調壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
