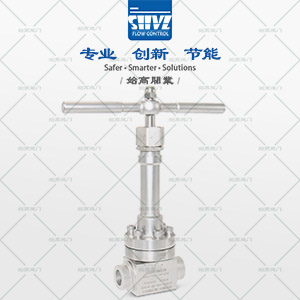

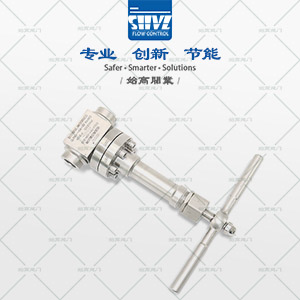

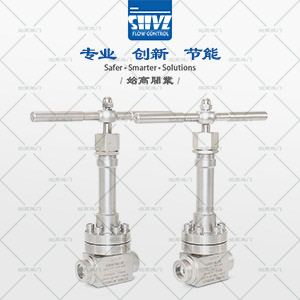

鍛鋼高壓低溫截止閥

內容摘要

鍛鋼高壓低溫截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

鍛鋼高壓低溫截止閥參數表

產品品牌：	始高閥門	產品名稱：	鍛鋼高壓低溫截止閥
產品型號：	DGJ	閥體材質：	不銹鋼304等
連接方式：	承插焊	工作壓力：	32MPa(zui高42MPa)
公稱通徑：	DN15~DN50	驅動方式：	手動
適用介質：	LNG、LO2、LN2、LAr、CO2等氣、液體	適用溫度：	-196℃～+80℃
閥蓋材質：	304/316	填料：	PTFE
注意事項：	氧氣忌油	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

鍛鋼高壓低溫截止閥簡介

鍛鋼高壓低溫截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。鍛鋼高壓低溫截止閥應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。廣泛應用于能源、石化、冶金、航天、核工業、鐵道等行業等行業。

鍛鋼高壓低溫截止閥的結構特點

1、一體式本體鍛造、閥桿傳動螺紋銅合金結構；
2、閥座閥芯填焊STL鎳基合金，閥芯具有較倒密封；
3、閥桿填料上裝式設計；
4、所有閥都經過壓力測試；
5、所有閥都經清洗，并達到美國壓縮氣體協會G-4.1.要求,可用于液氧設備；
6、zui大工作壓力為42MPa 溫度： -196°C～80°C

鍛鋼高壓低溫截止閥的外形和連接尺寸

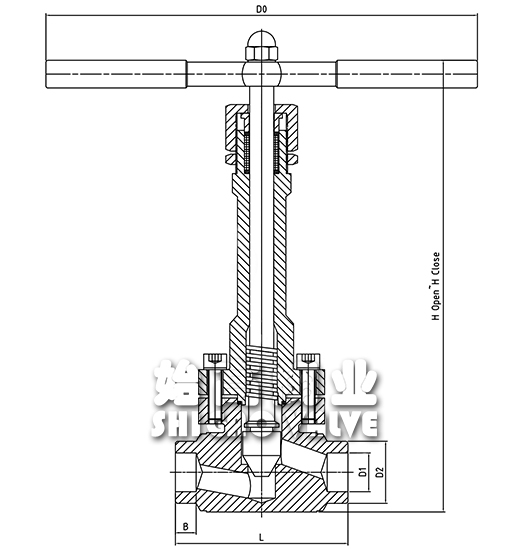

鍛鋼高壓低溫截止閥尺寸圖

產品代號	H開	H關	L	B	D	D1	D2
DGJ-15	320	310	120	10	200	22.5	36
DGJ-20	365	350	120	12	300	28.5	40
DGJ-25	375	360	150	12	300	34.5	48
DGJ-32	375	360	170	16	350	42.5	56
DGJ-40	490	470	180	18	400	49	65
DGJ-50	530	500	200	22	450	61	76

結語

低溫高壓截止閥主要用于低溫和深冷介質的管路系統，具有開關靈活、密封可靠的特點。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鍛鋼高壓低溫截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
