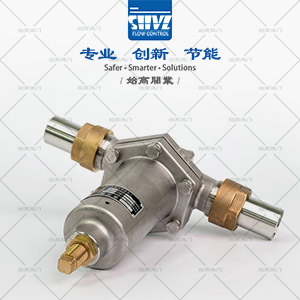

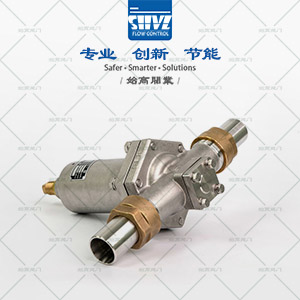

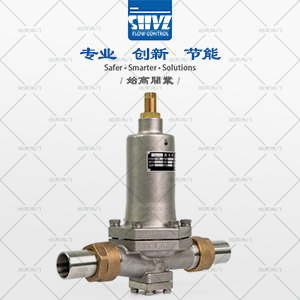

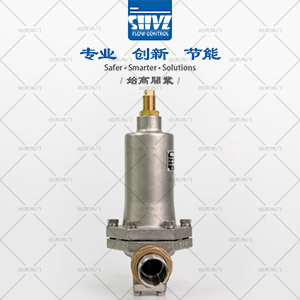

低溫升壓調壓閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

低溫升壓調壓閥參數表

產品品牌：	始高閥門	產品名稱：	低溫升壓調壓閥
產品型號：	DY22F-25P	閥體材質：	不銹鋼
膜片材質：	0Cr18Ni9	公稱壓力：	2.5MPa
公稱通徑：	DN10~DN50	驅動方式：	自動
適用介質：	LNG、LO2、LN2、LAr、CO2等氣、液體	適用溫度：	-196℃～+80℃
彈簧材質：	60Si2MnA	密封材質：	PTFE、PCTFE
注意：	氧氣忌油	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

低溫升壓調壓閥簡介

DY22F-25P低溫升壓調壓閥用于自增壓，當罐內每用一點LNG，罐內壓力就會降低，為維持罐內的一定壓力，當罐內壓力降低到一個值時，升壓調節閥就會開啟(之前為關閉的)，LNG就會通過升壓調節閥進入增壓器，LNG汽化回后通過氣管進入儲罐氣相空間，使壓力升高。此類型閥專用于低溫貯槽、槽車和罐車的升壓系統，廣泛用于LNG、液態乙烯及其它低溫介質，具有密封可靠、動作靈敏、壓力穩定可靠和防靜電的特點。

低溫升壓調壓閥的工作原理

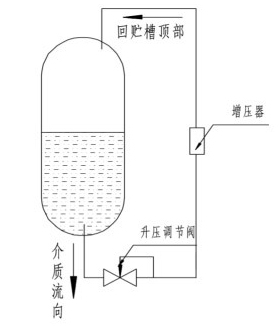

當貯槽需要升壓時，旋動調節螺桿壓縮彈簧，頂開密封元件，液體介質從貯槽底部流出，通過升壓閥減壓后液體介質在增壓器汽化，汽化介質進入貯槽頂部，如此循環達到升壓所需設定壓力。如右圖

低溫升壓調壓閥的調節壓力范圍

產品代號	公稱壓力MPa	閥前壓力MPa	閥后壓力MPa
S277DE10~50	2.5	1.6	0.2-0.8
S278DE10~50	2.5	2.5	0.8-1.6

低溫升壓調壓閥的外形和連接尺寸

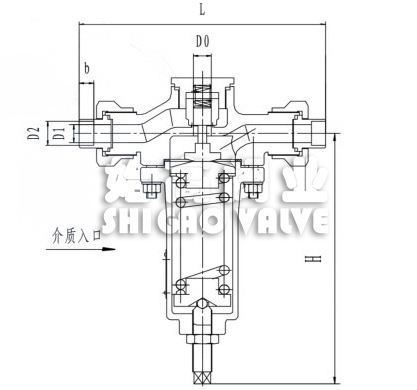

低溫升壓調壓閥尺寸圖

產品代號	H	L	D1	D2	D0
S277-278DE10	166	157	10	14.5	10
S277-278DE15	197	195	15	18.5	12
S277-278DE20	245	250	20	25.5	14
S277-278DE25	249	250	25	32.5	16
S277-278DE32	314	300	32	38.5	18
S277-278DE40	321	300	40	45.5	20
S277-278DE50	341	325	50	57.5	25

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的低溫升壓調壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
