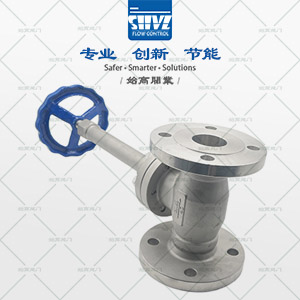

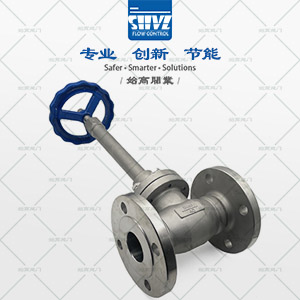

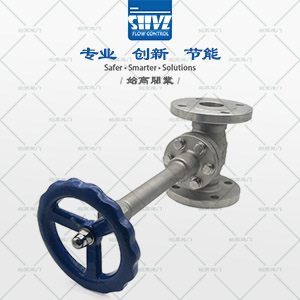

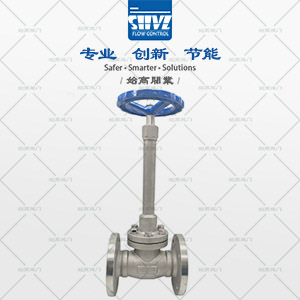

法蘭長軸低溫截止閥

內容摘要

DJ41F-40P法蘭長軸低溫截止閥用于低溫儲罐的出液口和進液口。低溫長軸截止閥主要用于天然氣LNG等低溫或常溫介質的管路系統，具有開關靈活、密封可靠的特點。它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

法蘭長軸低溫截止閥參數表

產品品牌：	始高閥門	產品名稱：	法蘭長軸低溫截止閥
產品型號：	DJ41F-40P	閥體材質：	CF8
連接方式：	法蘭式	工作壓力：	4.0MPa
公稱通徑：	DN10~DN100	驅動方式：	手動
適用介質：	LNG、LO2、LN2、LAr、CO2等氣、液體	適用溫度：	-196℃～+80℃
閥蓋材質：	CF8	閥瓣密封件：	PTFE/PCTFE
注意事項：	氧氣忌油	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

法蘭長軸低溫截止閥簡介

長軸低溫截止閥帶有一個具有足夠氣柱長度的加長閥蓋結構，確保閥桿的填料密封附近的溫度不低于0℃，即低溫介質經過加長閥蓋后，溫度逐漸升高到填料處所需要的安全溫度，從而保證閥門填料密封的可靠性、安全性、完整性。

超低溫截止閥采用栓接閥帽，單體閥座和可更換的聚四氟乙烯墊片及不銹鋼內構件。該閥門的底座是錐形設計的，易于關緊。栓接閥帽更易于維修，尤其是在狹小的空間內表現更為突出，其拆卸所需的扭矩遠小于相同規格的一體式閥帽的閥門。低溫長軸截止閥用于低溫儲罐的出液口和進液口，因?yàn)榈蜏貎?chǔ)罐內的介質溫度極低，溫度在短時間內容易傳到至手柄的頂端，所以，接觸低溫液體面積較大的部位管路采用低溫長軸截止閥。

法蘭長軸低溫截止閥的外形和連接尺寸

法蘭長軸低溫截止閥尺寸圖

產品代號	通徑DN	H	h	L	D0	D1	D2	D3	D4	b	f	f1	z-d
S327DA10	10	275	268	110	75	35	41	60	90	14	2	4	4-14
S327DA15	15	275	268	110	75	40	45	65	95	16	2	4	4-14
S327DA20	20	305	292	140	100	51	55	75	105	16	2	4	4-14
S327DA25	25	305	292	140	100	58	65	85	115	16	2	4	4-14
S327DA32	32	340	324	160	120	66	78	100	135	18	3	4	4-18
S327DA40	40	340	324	160	120	76	85	110	145	18	3	4	4-18
S327DA50	50	420	400	200	160	88	100	125	160	20	3	4	4-18
S327DA65	65	420	400	200	200	110	120	145	180	22	3	4	4-18
S327DA80	80	523	488	260	200	121	135	160	195	22	3	4	8-18
S327DA100	100	530	492	292	240	150	160	190	230	24	3	4.5	8-23

結語

法蘭長軸低溫長軸截止閥用于低溫儲罐的出液口和進液口，因?yàn)榈蜏貎?chǔ)罐內的介質溫度低，溫度在短時間內容易傳導手柄的頂端，所以，接觸低溫液體面積較大的部位管路采用長軸截止閥。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭長軸低溫長軸截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
