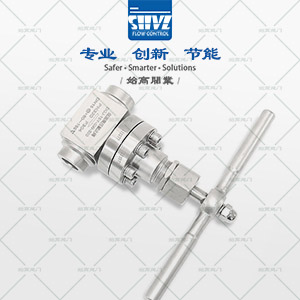

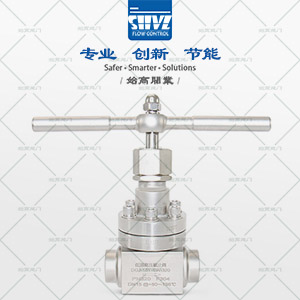

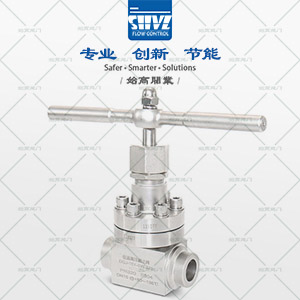

短軸高壓低溫截止閥

內容摘要

短軸高壓低溫截止閥應用于氣體液化設備、空分設備，天然氣液化、儲運設備；液態氧、氮、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。低溫高壓截止閥廣泛應用于能源、石化、冶金、航天、核工業、鐵道等行業，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的系統。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

短軸高壓低溫截止閥參數表

產品品牌：	始高閥門	產品名稱：	短軸高壓低溫截止閥
產品型號：	J61Y-160P/J61Y-250P/J61Y-350P	公稱通徑：	DN10~DN40
適用介質：	氧氣、氮氣、氬氣、液化天然氣、液態二氧化碳、液態丙烷等	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制
適用溫度：	-80℃~80℃	公稱壓力：	16MPa/25MPa/35MPa
閥體材質：	不銹鋼	閥瓣材質：	堆焊司太立合金
填料材質：	PTFE	連接方式：	承插焊

短軸高壓低溫截止閥簡介

J61Y-160P短軸高壓低溫截止閥的外形和連接尺寸

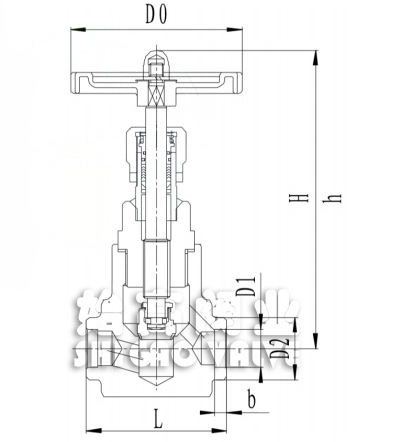

J61Y-160P短軸高壓低溫截止閥尺寸圖

產品代號	通徑DN	H	h	L	D0	D1	D2	b
S451A10	10	180	170	75	100	14.5	30	8
S451A15	15	182	174	80	100	18.5	35	8
S451A20	20	218	208	95	120	25.5	45	10
S451A25	25	218	208	100	120	32.5	48	10
S451A32	32	240	220	130	160	38.5	70	15
S451A40	40	250	230	140	160	45.5	70	15

J61Y-250P短軸高壓低溫截止閥的外形和連接尺寸

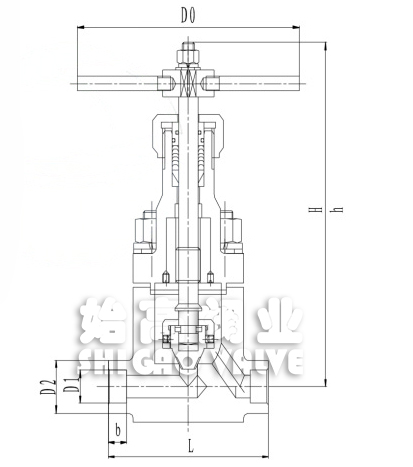

J61Y-250P短軸高壓低溫截止閥尺寸圖

產品代號	通徑DN	H	h	L	D0	D1	D2	b
S551A10	10	190	180	90	180	14.5	32	10
S551A15	15	190	180	90	180	18.5	36	10
S551A20	20	285	270	120	240	25.5	52	15
S551A25	25	285	270	120	240	32.5	52	15
S551A32	32	380	360	170	280	38.5	75	15
S551A40	40	380	360	170	280	45.5	75	15

J61Y-350P短軸高壓低溫截止閥的外形和連接尺寸

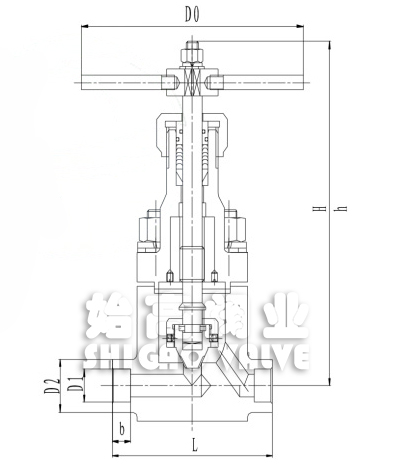

J61Y-350P短軸高壓低溫截止閥尺寸圖

產品代號	通徑DN	H	h	L	D0	D1	D2	b
S651A10	10	200	192	90	120	18.5	30	8
S651A15	15	200	192	90	120	22.5	44	8
S651A20	20	240	230	140	200	28.5	46	8
S651A25	25	240	230	140	200	34.5	52	8

結語

高壓低溫截止閥不適用于帶顆粒、粘度較大、易結焦的介質。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的短軸高壓低溫截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
