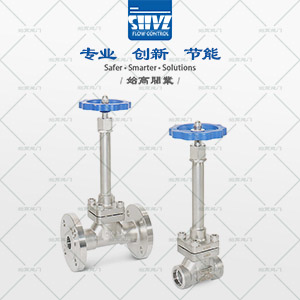

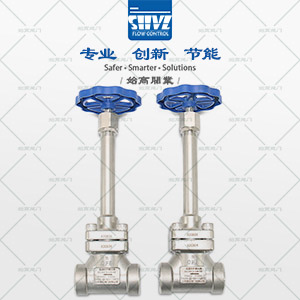

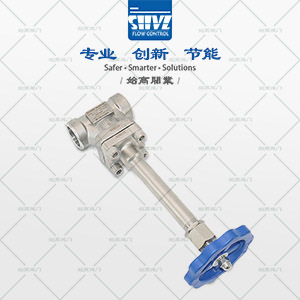

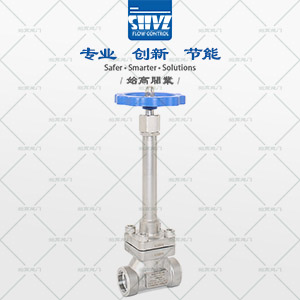

超低溫截止閥

內容摘要

超低溫截止閥由閥體，閥瓣，閥桿，閥蓋，手輪，密封件組成的低溫截止閥，低溫截止閥閥蓋采用加長頸結構，長頸低溫截止閥其特征是填料密封函采用上填料和下填料組成雙重壓緊密封結構，介質流道方向采用低進高出

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

超低溫截止閥參數表

產品品牌：	始高閥門	產品名稱：	超低溫截止閥
產品型號：	DJL	閥體材質：	CF8
連接方式：	承插焊	工作壓力：	4.0MPa
公稱通徑：	DN10~DN50	驅動方式：	手動
適用介質：	LNG、LO2、LN2、LAr、CO2等氣、液體	適用溫度：	-196℃～+80℃
閥蓋材質：	CF8	閥瓣密封件：	PCTFE
注意事項：	氧氣忌油	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

超低溫截止閥簡介

超低溫截止閥由閥體，閥瓣，閥桿，閥蓋，手輪，密封件組成的低溫截止閥，低溫截止閥閥蓋采用加長頸結構，長頸低溫截止閥其特征是填料密封函采用上填料和下填料組成雙重壓緊密封結構，介質流道方向采用低進高出，閥體進口通道在閥座密封面的下方，閥體出口通道在閥座密封面的上方。低溫截止閥在系統第一次預冷后請檢查螺栓螺母及填料壓帽等緊固件的鎖緊狀況，如出現微量泄漏，系由材料遇冷收縮而引起的，將緊固件再冷態下緊固即可，產品適用范圍：氣體液化、液氧、液化天然氣、液氮、LNG系統。

超低溫截止閥的外形和連接尺寸

超低溫截止閥尺寸圖

產品代號	D0	L	H開	H關	D1公制	D1（Y）英制	D2	B	D	重量KG
DJ-10G	13	60	131	125	14.5	17.8	24	6	65	0.80
DJ-15G	15	65	146	137	18.5	22.2	29.5	6	80	0.96
DJ-20G	20	80	152	141	25.5	27.7	36	8	80	1.36
DJ-25G	25	90	175	162	32.5	34.5	43.5	8	100	1.77
DJ-32G	32	105	184	169	38.5	43.2	53	8	100	2.55
DJ-40G	40	120	224	202	45.5	48.7	62	8	125	3.75
DJ-50G	50	140	225	204	57.5	61.1	72	10	140	5.02

超低溫截止閥的結構特點

1、采用PCTFE（三氟氯乙烯）材料制造的閥座以及旋轉式的設計，使閥門能完全的關閉，并且有很長的壽命；
2、獨特的彈簧設計延長了使用壽命；
3、一件式閥座易于更換；
4、所有閥都經過壓力測試；
5、所有閥都經清洗，并達到美國壓縮氣體協會G-4.1.要求,可用于液氧設備。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的超低溫截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
