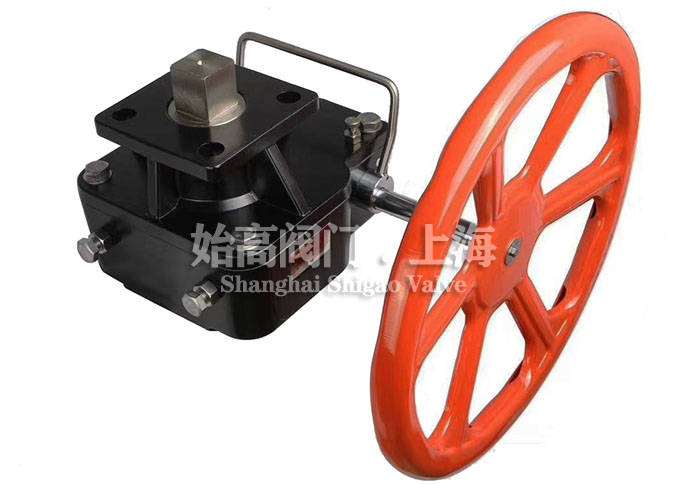

減速器和手輪機構可與氣動裝置聯合使用，用于90度開啟的蝶閥、球閥、旋塞閥等實現手動或氣動驅動。應用于石油，化工，醫藥，水處理，電廠，核電等場所。

使用說明

減速器底面與閥門連接，支架面與氣缸連接，閥軸與渦輪內孔配合穿過，閥軸端四方與氣缸方孔配合；（工作過程：氣動時氣缸帶去閥軸，渦輪同轉。手動時渦輪與蝸桿齒合，帶動閥軸轉動，氣缸活塞亦隨動）。

轉動手柄（外轉180度）在合上蝸桿時，會出現頂齒現象，需轉動手輪一個角度即可合上；

減速器的支架蓋有三種，用戶可根據需要選用，配置不同的型號的氣缸；

氣動與手動不能同時驅動。

產品特點

體積小、重量輕、設計合理、樣式新穎；

產品系列化，輸出扭矩與氣動裝置，各種閥門匹配；

渦輪連接內孔有相隔90度的兩個鍵槽，以便用戶根據選擇裝置同閥門的相對位置；

可自由切換手動和氣動：提起限位銷，旋轉偏心裝置180度，限位銷自動限位，實現氣動；反之，實現手動；

產品出廠時，裝有專用潤滑脂，與閥裝配后，整體密封、防塵、防水；

防護等級IP65。

產品用途

手輪機構和減速器作為工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃?xì)庠O(shè)備、核工業、電力裝備、環保水處理、暖通空調、鋼 鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用，也是國防建設、科技建設的選擇產品之一。

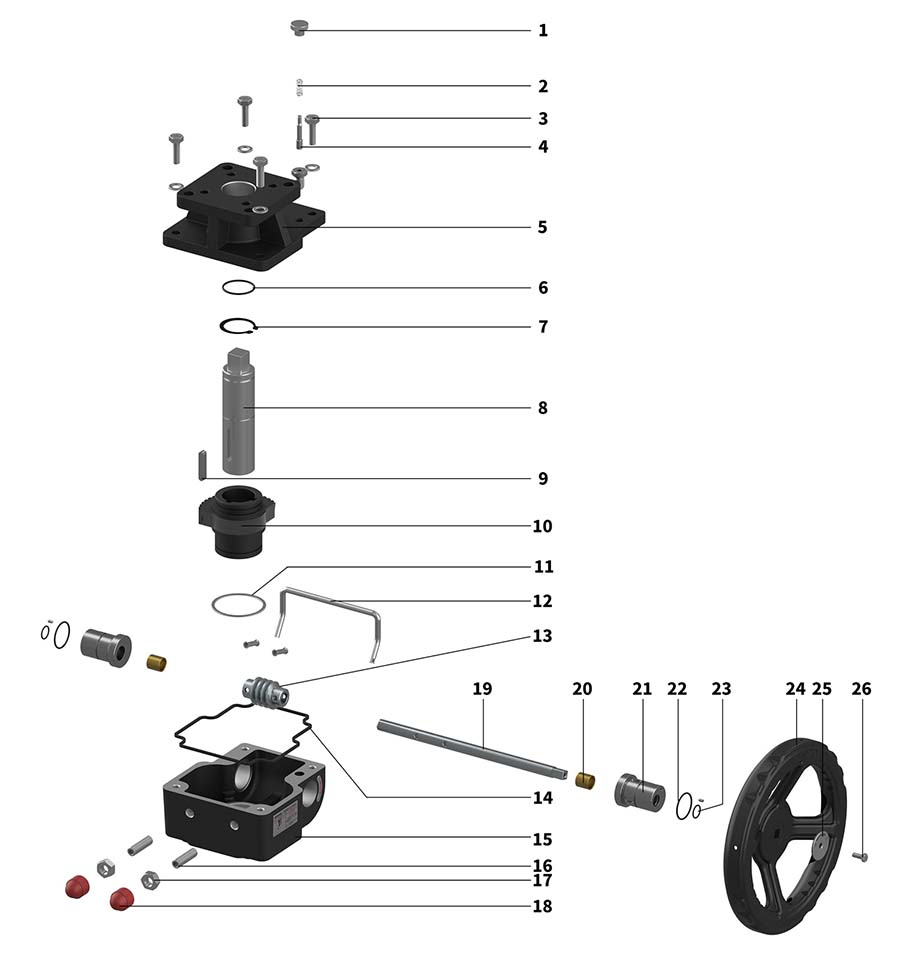

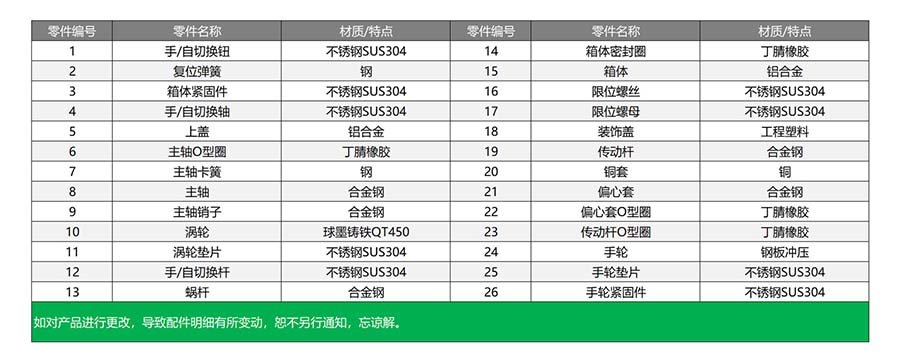

配件明細

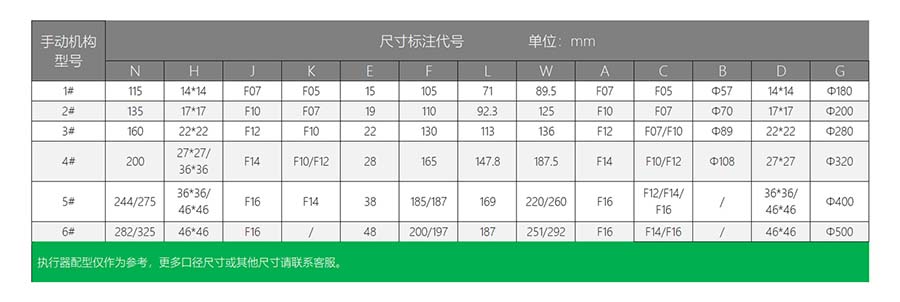

尺寸參數

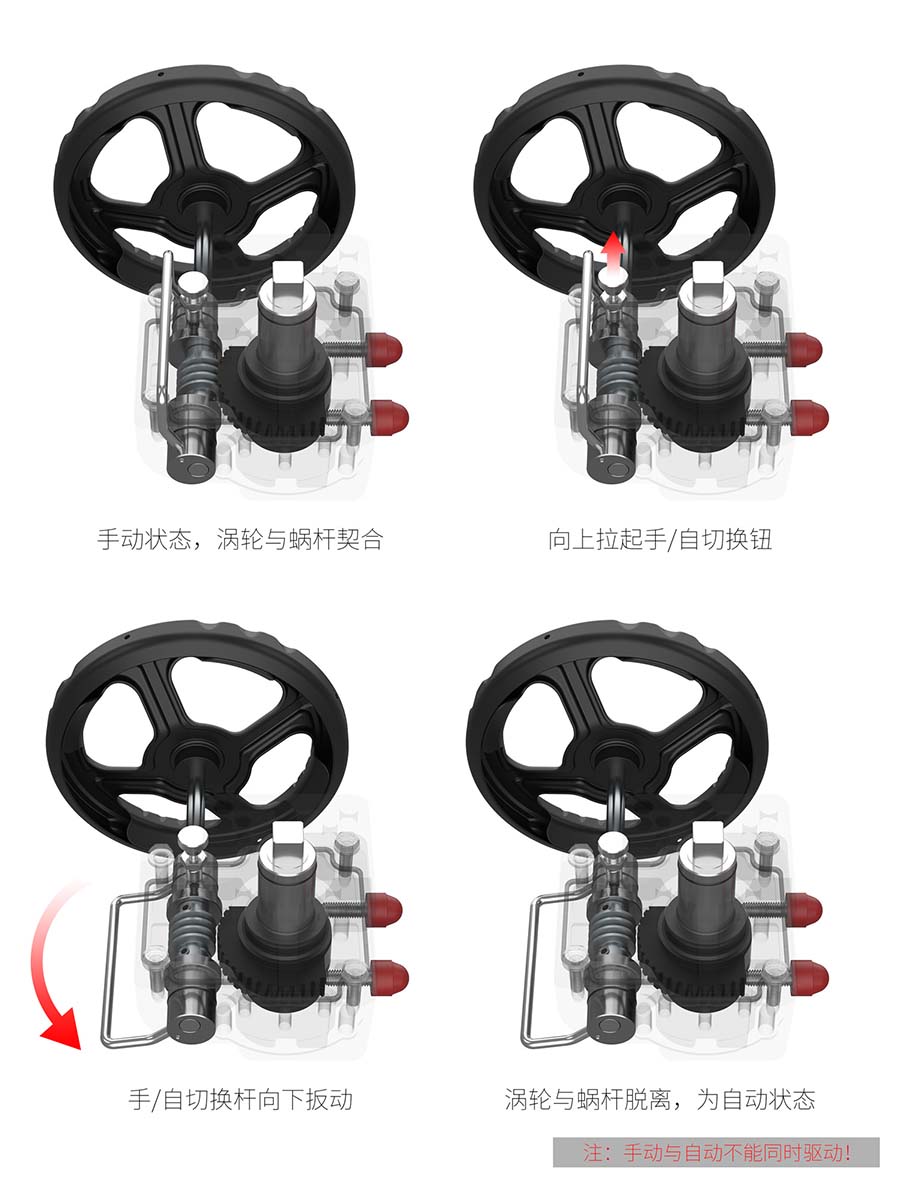

操作說明
