QA61F長桿直埋式焊接球閥

產品信息
產品型號：QA61F/QF61F	021-31261651
產品口徑：DN40-DN400	www.zqwxa.cn
產品壓力：1.6MPa-4.0MPa	961134865@qq.com
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、長桿直埋式全焊接球閥相關概述

QA61F/QA361F長桿直埋式全焊接球閥的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃氣的地下管線，天然氣輸送管線，調壓站等領域。

二、長桿直埋式全焊接球閥的特點

1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。

三、長桿直埋式全焊接球閥參數表

公稱通徑：DN40-DN400	公稱壓力：1.6MPa-4.0MPa	適用介質：水、氣、油等
適用溫度：-20℃-200℃	閥體材質：碳鋼、不銹鋼	操作形式：手柄

四、長桿直埋式全焊接球閥尺寸表

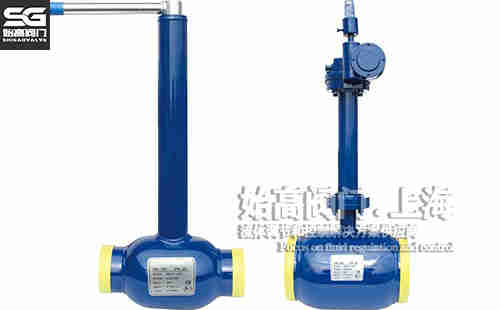

長桿直埋式全焊接球閥尺寸長桿直埋式全焊接球閥實物

DN	L	D1	d	D(DIN)	D(GB)
40	300	88.9	38	48.3	45
50	300	114.3	50	60.3	57
65	300	139.7	65	76.1	73
80	325	168.3	80	88.9	89
100	325	177.8	100	114.3	108
125	350	219.1	125	139.7	133
150	400	273	150	168.3	159
100	325	177.8	100	114.3	108
125	350	219.1	125	139.7	133
150	400	273	150	168.3	159
200	530	355.6	200	219.1	219
250	550	426	250	273	273
300	686	508	290	323.9	325
350	762	558.8	350	355.6	377
400	991	680	400	406.4	426
500	1065	830	500	508	529
600	1346	1000	600	609.6	630
700	1524	1150	700	711	720
800	1727	1252	770	813	820
900	1900	1456	874	914	920

五、相關應用

全焊接球閥是由碳化特氟龍密封環及蝶形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的QA61F長桿直埋式焊接球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
