J744X角式液動排泥閥
產品信息 | |
產品型號:J744X | ![]() |
產品口徑:DN80-DN400 | ![]() |
產品壓力:1.0MPa | ![]() |
產品材質:鑄鐵、球墨鑄鐵、碳鋼 | ![]() |
. 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
. 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
. 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
一、角式液動排泥閥概述
J744X角式液動排泥閥由液壓缸和角式截止閥兩大部分組成,液壓缸為動力帶動閥板升降,使閥體通道開或比以達到流體通斷。液壓缸活塞密封件L型皮碗,其密封性能好,經久耐用。皮碗選用吸水革制成,其壽命達兩年以上。開啟速度快,一般在15秒內閥板以全開,閥板與閥體為軟密封,關閉后密封性能好,無滲漏,以便維修更換,如配以電磁換向閥指控液壓缸,則能實現遠控、自控等。若配手動裝置?梢4-12臺一排安裝,同時啟動關閉,驅動壓力取于水廠本身,無需另加設備,可省人力物力,節約能源。
二、角式液動排泥閥參數表
公稱通徑:DN80-DN400 | 公稱壓力:1.0MPa-1.6MPa |
適用介質:水、污水 | 適用溫度:0℃-80℃ |
閥體材質:鑄鐵、球墨鑄鐵、鑄鋼 | 法蘭連接標準:GB/T17241.6-98 |

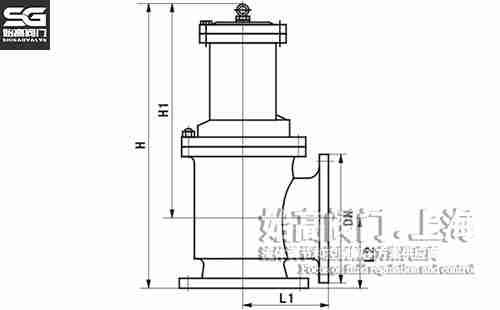

三、角式液動排泥閥尺寸表
DN | H | L1 | L2 | D | D1 | z-φd |
80 | 480 | 135 | 125 | 195 | 160 | 4-18 |
100 | 500 | 160 | 125 | 215 | 180 | 4-18 |
150 | 620 | 205 | 145 | 280 | 240 | 8-23 |
200 | 735 | 220 | 185 | 335 | 295 | 8-23 |
250 | 805 | 260 | 205 | 390 | 350 | 12-23 |
300 | 940 | 280 | 245 | 440 | 400 | 12-23 |
350 | 1100 | 305 | 270 | 500 | 460 | 16-23 |
400 | 1200 | 335 | 310 | 565 | 215 | 16-25 |

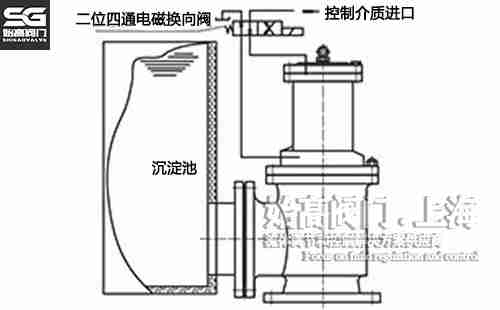

四、工作原理
液動角式排泥閥由液壓缸和角式截止閥兩大部分組成,液壓缸為動力帶動閥板升降,使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件密封性能好,經久耐用。開啟速度快,一般在15秒鐘內閥瓣已全開,閥瓣與閥體為軟密封,關閉后密封性能好,無泄漏,以便維修更換,如配以電磁換向閥指控液壓缸則能實現遠控、自控等。若配手動裝置,可以4-12臺一排安裝同時啟動關閉,驅動壓力取于水廠本身,無需另加設備,可省人力物力,節約能源。
五、產品應用

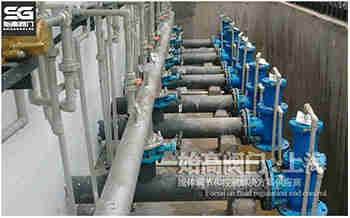

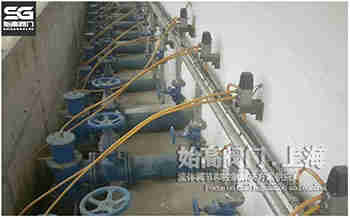

角式液動排泥閥主要用于自來水公司各類水池外,可以排除池底泥沙或污物,也可安裝在工作介質為水、氣、油等工業管道中作截流用。

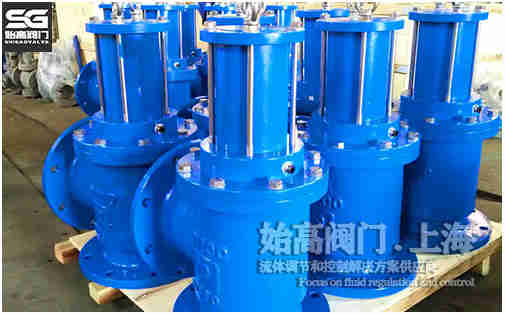

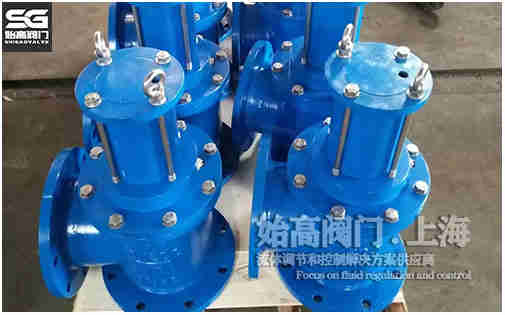

六、產品圖片
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的角式液動排泥閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
