NS - 高壓直角卡套針型閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	高壓直角卡套針型閥
產品型號：	NS	閥體材質：	不銹鋼316、鈦、哈氏合金、蒙乃爾合金等
連接方式：	卡套/承插/對焊/內螺紋	公稱通徑：	1/8"~1 1/4"、3mm~32mm
流通形式：	直通式	適用介質：	水、氣等
適用溫度：	PTFE填料：-54℃~232℃(-65℉~450℉)\|PEEK填料：-54℃~260℃(-65℉~500℉)\|石墨填料：-54℃~649℃(-65℉~1200℉)	工作壓力：	207bar(3000psi)~414bar(6000psi)

一、直角卡套針型閥概述

高壓直角卡套針型閥采用四方棒料閥體設計，可替代美國世偉洛克(swagelok)等進口針型閥。針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要由截止閥和球閥，其功用是開啟或切斷管道通路用。

二、直角卡套針型閥參數表

流量通徑：4.0mm，6.0mm，10.0mm，13.0mm，17.0mm	接口類型及尺寸：1/8"-1"
MAX工作壓力：6000psig(413bar)	工作溫度：-53℃-537℃
閥體材質：316不銹鋼	流向選擇：直通型，90°直角型

三、直角卡套針型閥尺寸表

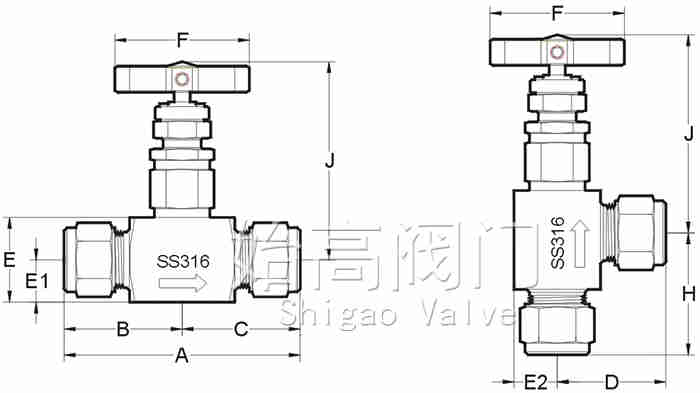

直角卡套分體式針型閥尺寸圖

進口/出口	尺寸	通徑	A	B	C	D	H	E	E1	E2	J	F
卡套轉卡套	1/8	2	65.2	32.6	32.6	30.6	32.6	25.4	12.7	25.4	67	44
	1/4	4	68.6	34.3	34.3	32.3	34.3	25.4	12.7	25.4	67	44
	3/8	6	70.4	35.2	35.2	33.2	35.2	25.4	12.7	25.4	67	44
	1/2	6	76.3	38.2	38.2	38.2	38.2	25.4	12.7	25.4	67	44
	1/2	8	79.2	39.6	39.6	35.6	39.6	33.0	15.0	33.0	77	70
	3/4	13	93.7	46.9	46.9	42.9	46.9	28.6	24.0	28.6	90	94
	1	13	102.3	51.2	51.2	47.2	51.2	32.0	16.0	32.0	90	94
	1	17	128.4	64.2	64.2	58.2	64.2	64.0	32.0	64.0	122	125
NPT.M卡套	1/4	4	65.2	30.0	35.2	33.2	35.2	25.4	12.7	25.4	67	44
	3/8	6	65.2	30.0	35.2	33.2	35.2	25.4	12.7	25.4	67	44
	1/2	6	69.2	34.0	35.2	33.2	35.2	25.4	12.7	25.4	67	44
NPT.F卡套	1/4	6	62.7	27.5	35.2	33.2	35.2	25.4	12.7	25.4	67	44
	3/8	6	62.7	27.5	35.2	33.2	35.2	25.4	12.7	25.4	67	44
	1/2	6	67.7	32.5	35.2	33.2	35.2	25.4	12.7	25.4	67	44

四、使用說明

1、針型閥在儀表測量管道系統中起啟閉管道路之用，主要有：電站儀表系閥門，變送器配套閥組，波紋管針型閥，油田專用針型閥，油田取樣用針型閥，美標針型閥等。
2、本司提供的儀表閥門安裝拆卸方式有對焊式，卡套式，螺紋和法蘭連接等形式，具有安裝拆卸方便，密封性能好，耐高溫，高壓等特點。
3、本司提供的針型閥門，選材優良，制造精密，材料在加工前均經過物理性能和化學性能試驗，關閉件的密合形式采用閥桿、閥瓣滾壓而成，閥瓣針型不易磨損，密封性強、關閉牢靠。密合面熱處理后硬度較高，有關技術條件均符合國家相關標準，使用壽命高于國內同類產品。
4、對于高溫、高壓儀表閥門的密封填料本廠采用新材料柔性石墨，此材料密封、耐高溫、耐高壓、耐腐蝕等性能均較好。
