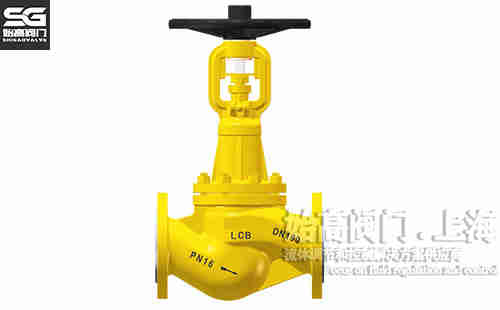

WLJ41H氯氣專用波紋管截止閥

產品信息
產品型號：WLJ41H	021-31261651
產品口徑：DN15-DN400	www.zqwxa.cn
產品壓力：1.6MPa-4.0MPa	961134865@qq.com
產品材質：LF2、LCB	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氯氣專用波紋管截止閥

氯氣專用波紋管截止閥摘要：

產品品牌：	始高閥門	產品名稱：	氯氣專用波紋管截止閥
產品型號：	WLJ41H	閥體材質：	LF2、LCB
連接方式：	法蘭	適用壓力：	1.6MPa-4.0MPa
公稱通徑：	DN15-DN400	適用介質：	氯氣
驅動方式：	手動	制造標準：	國標GB、美標ANSI/API

一、產品概述

WLJ41H氯氣專用波紋管截止閥是針對氯氣介質輸送的特殊要求，并結合國內閥門應用的實際情況，采用新穎的密封形式和可靠的雙重密封結構設計而成。該閥門具有密封性能穩定、使用安全可靠、耐腐蝕性強，無介質內、外漏以及操作輕便等特點，解決化工管道用普通閥門耐腐蝕性查、殼體易穿孔以及密封性能差、易泄漏的難題，特別適用于化工行業氯氣管道的傳送，滿足長期可靠使用的要求。

二、零部件材質

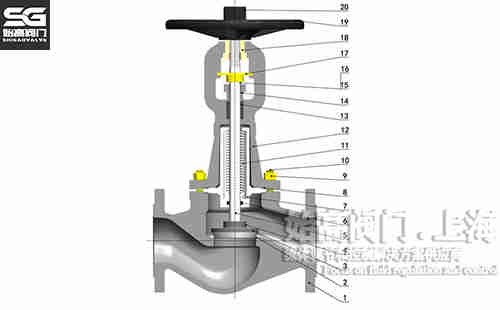

氯氣專用波紋管截止閥零件圖

序號	名稱	材質	序號	名稱	材質
1	閥體	LF2、LCB、耐蝕鋼	2	閥座	Stellite、316L
3	閥瓣	F316L、PTFE	4	圓柱銷	SS316L
5	閥桿	F316L	6	密封元件	可選
7	密封缽	LG2、SS316L	8	墊片	柔性石墨+不銹鋼、PTFE
9	六角螺母	ASTM A194-2H、A194-8	10	雙頭螺柱	ASTM A193-B7、A193-B8
11	波紋管組件	SS316L、HC-276	12	閥蓋	LF2、LCB、耐蝕鋼
13	填料	柔性石墨、PTFE	14	填料壓蓋	LF2、LCB、耐蝕鋼
15	活節螺栓	ASTM A193-B7、A193-B8	16	六角螺母	ASTM A194-2H、A194-8
17	定位片	1025、WCB、CF8	18	閥母	銅合金、D2、BL-2
19	手輪	碳鋼、KTH330	20	手輪并帽	A105

三、參數表

公稱通徑：DN15-DN400	公稱壓力：1.6MPa-4.0MPa
適用介質：劇毒、強腐蝕性介質	適用溫度：-20℃-350℃
閥體材質：LF2、LCB	設計標準：GB/T 12235-2007
結構長度標準：GB/T 12221-2005	連接法蘭標準：HG/T 20592-97

四、尺寸表

氯氣專用波紋管截止閥尺寸圖氯氣專用波紋管截止閥結構

DN	L	D	D1	D2
15	130	95	65	45
20	150	105	75	58
25	160	115	85	68
32	180	140	100	78
40	200	150	110	88
50	230	165	125	102
65	290	185	145	122
80	310	200	160	138
100	350	220	180	158
125	400	250	210	188
150	480	285	240	212
200	600	340	295	268
250	730	405	355	320
300	850	460	410	378
350	980	520	470	438
400	1100	580	525	490

五、應用

氯氣專用波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的WLJ41H氯氣專用波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
