PVDF一體式塑料球閥

產品信息
產品型號：Q41F-10F	021-31261651
產品口徑：DN15-DN300	www.zqwxa.cn
產品壓力：1.0MPa	961134865@qq.com
產品材質：PVDF	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

PVDF一體式法蘭塑料球閥

PVDF一體式法蘭塑料球閥摘要：

PVDF一體式法蘭塑料球閥Q41F-10F為整體式結構泄漏點少，強度高，轉動靈活、使用方便。在使用過程中兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。順時針?lè)较蛐D(zhuǎn)手柄為關閉，反之開啟。只可做斷流、通流，不宜有流量調節。

產品品牌：	始高閥門	產品名稱：	PVDF一體式法蘭塑料球閥
產品型號：	Q41F-10F	閥體材質：	PVDF
連接方式：	法蘭	適用壓力：	PN10
公稱通徑：	DN15-DN300	適用介質：	水、腐蝕性介質等
驅動方式：	手動	制造標準：	國標GB、美標ANSI/API

一、產品概述

PVDF：聚偏氟乙烯簡稱F-2。英文名稱為Poly Vinylidene Fluoride，簡稱PVDF，分子量為40~60萬。

PVDF是60年代發展的含氟塑料之一，他是用三氟乙烯、氫氟酸與鋅粉等作用生成單體，再經聚合生成白色結晶固體，屬均聚物。

PVDF分子結構規整性較大，分子中氟原子和氫原子大小相似，高分子鏈的排列緊密，并存在著較強的氫鍵效應，因此聚合物的拉伸強度，壓縮強度及沖擊韌性都比較大。PVDF的熔點較低（170℃左右），因此加工性能良好，成型方便，可用一般熱塑料的加工方法（如注射、模壓、擠出、吹塑等工藝成型）。

PVDF的化學穩定性良好，具有優良的耐化學腐蝕性和良好的耐熱穩定性，可在-62℃~150℃溫度范圍內長期使用。同時解電常數大，是良好的絕緣材料之一。能耐除PH＞12的強堿、高濃度酸類、丁酮、強溶劑外的所有鹽、酸、鹵素?zé)艚橘|(zhì)。不燃，耐疲折斷、康磨損、自潤滑性能好，雖原料進口，價格昂貴，一次性投入大，但以其優良耐腐蝕性能和使用壽命、安全系數高、減少維修，將給您帶來滿意的綜合經濟效益。

二、參數表

公稱通徑：DN15-DN300	公稱壓力：1.0MPa
適用溫度：-20℃-150℃	適用介質：水、油、氣、酸堿物等
閥體材質：PVDF	連接方式：法蘭

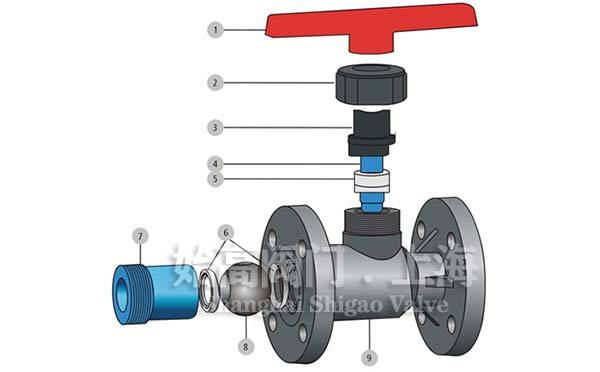

三、零部件材質

序號	名稱	材質
1	手柄	合金料
2	壓緊螺母	FRPP/PVDF/UPVC/CPVC/PPH
3	內塞	FRPP/PVDF/UPVC/CPVC/PPH
4	閥桿	FRPP/PVDF/UPVC/CPVC/PPH
5	閥桿密封	PTFE
6	球密封	PTFE
7	密封座	FRPP/PVDF/UPVC/CPVC/PPH
8	球	FRPP/PVDF/UPVC/CPVC/PPH
9	閥體	FRPP/PVDF/UPVC/CPVC/PPH

四、特點

1、采用工程塑料耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐蝕能力。
2、密封可靠、啟閉力矩小。
3、流體阻力小、啟閉迅速。
4、結構簡單、外形美觀。

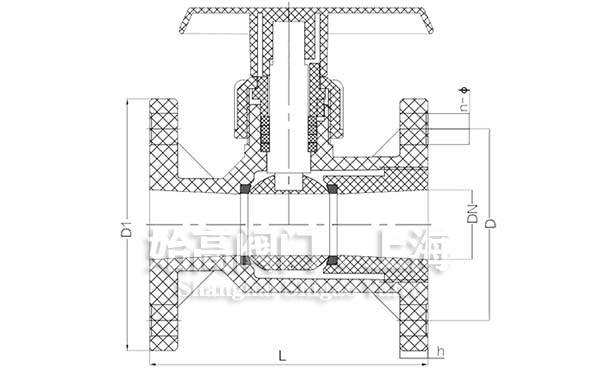

五、外形尺寸表

DN	D1	D				L	h	n				φ
DN	D1	D	JIS	DIN	ANSI	L	h	n	JIS	DIN	ANSI	φ	JIS	DIN	ANSI
15	95	65	70	65	2.38	120	18	4	4	4	4	14	15	14	0.63
20	105	75	75	75	2.76	120	18	4	4	4	4	14	15	14	0.63
25	115	85	90	85	3.13	130	18	4	4	4	4	14	19	14	0.63
32	135	100	100	100	3.45	145	18	4	4	4	4	18	19	18	0.63
40	145	110	105	110	3.88	168	20	4	4	4	4	18	19	18	0.63
50	160	125	120	125	4.74	180	22	4	4	4	4	18	19	18	0.75
65	180	145	140	145	5.49	225	22	4	4	4	4	18	19	18	0.75
80	195	160	150	160	6	260	25	8	8	8	8	18	19	18	0.75
100	215	180	175	180	7.5	280	25	8	8	8	8	18	19	18	0.75
125	245	210	210	210	8.5	350	30	8	8	8	8	18	23	18	0.87
150	280	240	240	240	9.51	400	30	8	8	8	8	23	23	23	0.87
200	335	295	290	295	11.75	400	35	8	12	8	8	23	23	23	0.87
250	390	350	355	350	14.03	450	38	12	12	12	12	23	25	23	0.97
300	445	400	400	400	16.7	450	40	12	16	12	12	23	25	23	0.97

六、應用

塑料球閥可以運送泥漿，在管道口積存液體zui少。低壓下，可以實現良好的密封。調節性能好。塑料球閥的流線形設計，使流體阻力損失小，可謂是一種節能型產品。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PVDF一體式塑料球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
